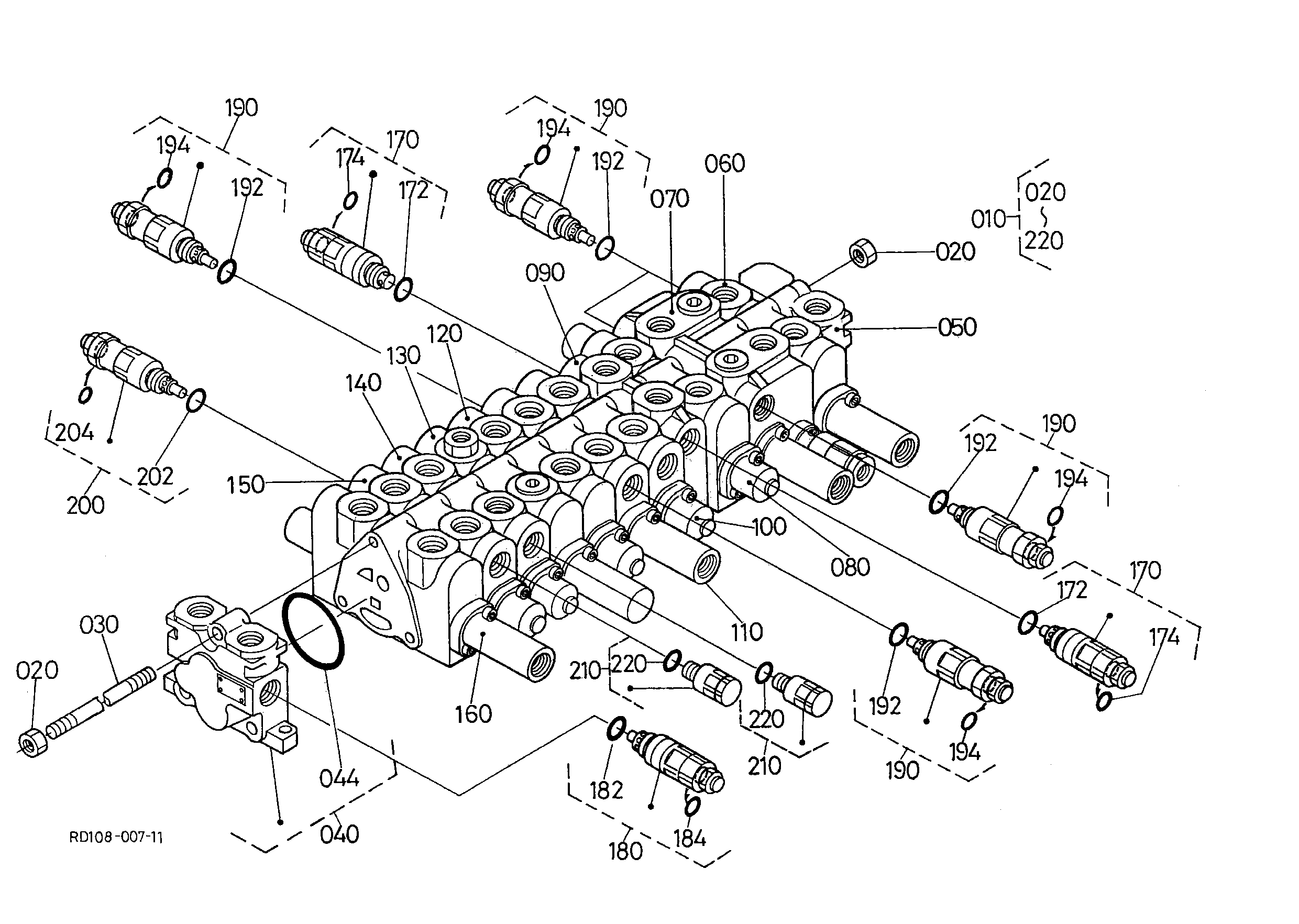

Kubota KX121-2 S04300 CONTROL VALVE Parts Diagram

Exploded-view parts diagram "S04300 CONTROL VALVE" for the Kubota KX121-2. 41 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.

Scroll to zoom Click a part # to view details

Ref # Part Number Qty. Avl. Price (USD) Action
010 VALVE ASSY RD108-61140 1 AVAILABLE TO ORDER $9,570.97
020 BOLT 01133-61030 01133-71030 1 10 IN STOCK $3.12
030 Spring Washer (Lock Washer) 04512-60100 04512-70100 1 10 IN STOCK $0.60
040 Fastener Nut 02118-60100 02118-70100 1 12 IN STOCK $1.07
050 PIN, STRAIGHT 05012-01016 1 8 IN STOCK $1.51
060 O-Ring Seal 04810-00180 04817-00180 1 42 IN STOCK $2.26
070 JOINT RC101-64020 1 AVAILABLE TO ORDER $55.82
080 JOINT RD101-63860 1 AVAILABLE TO ORDER $55.82
090 PLUG 68051-62380 68311-13380 1 AVAILABLE TO ORDER $5.15
100 JOINT,PIPE(LF/-F 69251-61850 1 AVAILABLE TO ORDER $55.61
110 BODY 68741-68390 1 AVAILABLE TO ORDER $64.59
110 JOINT,PIPE*** R1401-68330 Discontinued 1 NO LONGER AVAILABLE $18.84
120 ADAPTER 68541-68750 1 AVAILABLE TO ORDER $26.69
130 JOINT RD101-63880 1 AVAILABLE TO ORDER $64.21
140 JOINT 68311-61810 1 AVAILABLE TO ORDER $86.92
142 JOINT RC408-61810 1 AVAILABLE TO ORDER $82.39
150 JOINT,PIPE(SF/-T 69254-61920 Discontinued 1 NO LONGER AVAILABLE $78.19
160 BODY 68741-68430 1 AVAILABLE TO ORDER $72.26
170 BODY 68741-68440 1 AVAILABLE TO ORDER $15.77
170 JOINT,PIPE R1401-68420 R1401-68422 1 AVAILABLE TO ORDER $41.90
180 ADAPTER, 7 68271-63420 1 2 IN STOCK $43.17
190 JOINT RC101-64030 1 AVAILABLE TO ORDER $48.23
200 JOINT*** 06114-53031 06114-53032 1 AVAILABLE TO ORDER $44.71
210 JOINT, PIPE 68391-68220 1 AVAILABLE TO ORDER $62.29
220 ASSY VALVE,CHECK RC101-63313 1 AVAILABLE TO ORDER $230.65
230 POPPET RC101-63390 1 AVAILABLE TO ORDER $47.31
240 SPRING RC101-63710 1 AVAILABLE TO ORDER $9.57
250 Internal Circlip Retaining Ring 04611-00200 1 12 IN STOCK $1.07
260 VALVE, CHECK RD101-63840 1 AVAILABLE TO ORDER $132.78
300 Hydraulic O-Ring Seal 04810-00110 04817-00110 1 16 IN STOCK $2.50
310 ADAPTER * 68499-83730 68728-76150 1 1 IN STOCK $24.41
320 JOINT RC101-63830 1 AVAILABLE TO ORDER $68.03
330 ELBOW 68591-63230 1 AVAILABLE TO ORDER $64.83
340 JOINT RB101-63870 1 AVAILABLE TO ORDER $38.26
340 JOINT RC601-63720 1 AVAILABLE TO ORDER $36.97
350 JOINT PIPE F RC101-63890 Discontinued 1 NO LONGER AVAILABLE $41.26
360 VALVE,CHECK ASSY RC101-63910 1 AVAILABLE TO ORDER $151.74
370 POPPET 68301-96460 1 AVAILABLE TO ORDER $63.89
380 SPRING 90715-12130 1 AVAILABLE TO ORDER $32.22
390 STOPPER, SPRING 90715-12140 1 AVAILABLE TO ORDER $16.09
400 CIR CLIP,INTERNA 04611-00110 1 AVAILABLE TO ORDER $1.01

Showing 1 to 41 of 41 parts
