Kubota M-110DTC N15002 REAR WINDOW 1 [CA] Parts Diagram

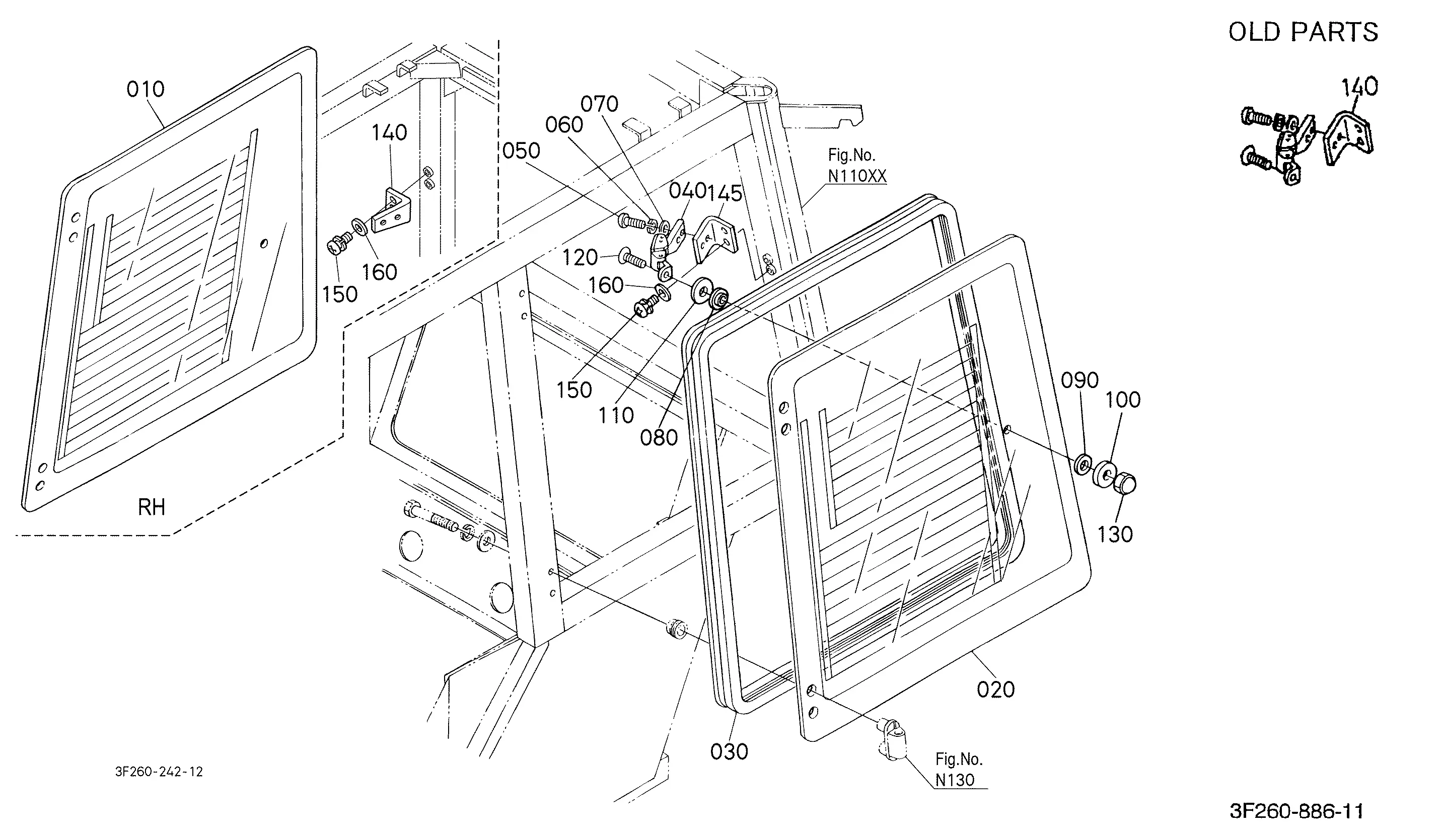

Exploded-view parts diagram "N15002 REAR WINDOW 1 [CA]" for the Kubota M-110DTC and Kubota M-120DTC. 25 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | GLASS, REAR DEFO 3F261-53740 | 1 | $1,435.53 | |||
| 020 | WEATHERSTRIP, REAR 3F260-53900 3F260-53902 | 1 | $151.75 | |||
| 030 | CUSHION 36200-87330 | 1 | $6.79 | |||
| 040 | GASKET 36919-53700 36919-53702 | 1 | $2.62 | |||
| 050 | WASHER 3F760-53500 | 1 | $3.15 | |||
| 060 | NUT W2336-06030 3G710-71090 | 1 | $4.85 | |||
| 070 | HINGE 3F760-53713 | 1 | $38.25 | |||
| 080 | STUD 01513-50814 | 1 | $1.35 | |||
| 090 | NUT,FLANGE 02763-60080 02763-70080 | 1 | $1.51 | |||
| 100 | BOLT, FLANGE 30810-18870 | 1 | $1.07 | |||
| 110 | DUMPER, REAR 3F260-53770 3F760-53770 | 1 | $165.25 | |||
| 115 | BALL STUD 33780-52880 | 1 | $24.12 | |||
| 130 | BRACKET, DAMPER 36919-53920 | 1 | $50.11 | |||
| 140 | GASKET, DAMP.BRA 36919-53940 | 1 | $4.12 | |||
| 150 | ASSY HANDLE 36839-53830 H3680-53800 | 1 | $626.26 | |||
| 170 | LABEL, KUBOTA 36839-53690 36839-53692 | 1 | $6.06 | |||
| 200 | Cap Nut 34070-71060 | 1 | $2.50 | |||
| 210 | SCREW 36919-53670 | 1 | $2.01 | |||
| 220 | WASHER, PLAIN 36919-54090 | 1 | $1.07 | |||
| 230 | HOLDER, REAR WIN 36919-53850 | 1 | $13.23 | |||
| 240 | Screw 3F760-50390 | 1 | $0.80 | |||
| 250 | BRACKET 3F260-51440 Discontinued | 1 | $29.18 | |||
| 250 | BRACKET 3F260-51443 | 1 | $39.17 | |||
| 250 | SUPPORT 3F260-51442 | 1 | $30.64 | |||
| 260 | ELEMENT 3F260-51450 | 1 | $12.75 | |||
Showing 1 to 25 of 25 parts
