Kubota M100GXDTC A43003 RADIATOR [A] [NEW] Parts Diagram

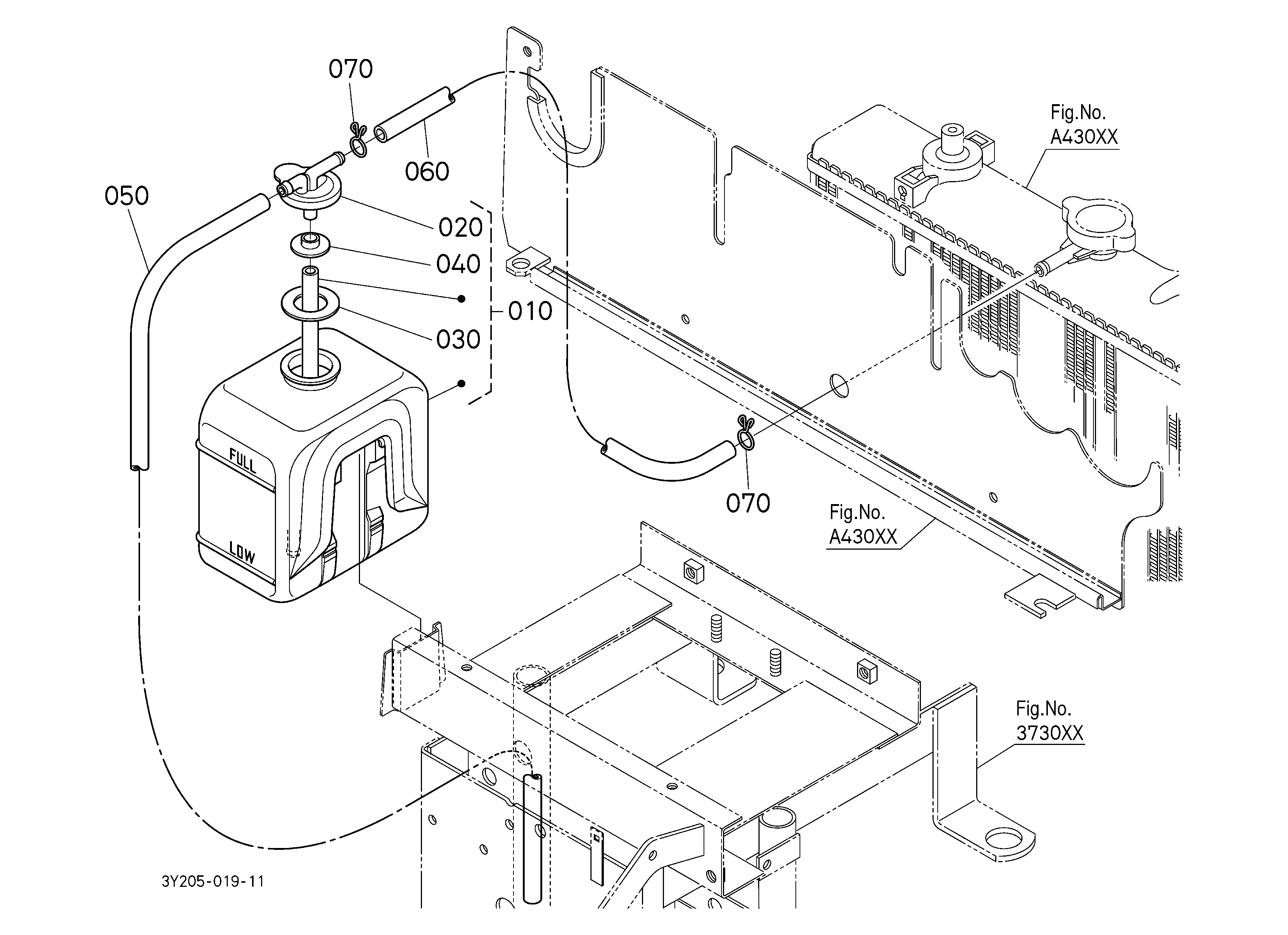

Exploded-view parts diagram "A43003 RADIATOR [A] [NEW]" for the Kubota M100GXDTC and Kubota M110GXDTC. 22 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | ASSY, RADIATOR 3Y235-72060 | 1 | $1,880.42 | |||
| 020 | Radiator Cap 6C040-58660 17214-72020 | 1 | $39.39 | |||
| 040 | Radiator Cushion 6C040-58580 | 1 | $2.68 | |||
| 050 | KIT SHROUD,FAN A 3Y999-01080 | 1 | $258.10 | |||
| 055 | LABEL, FAN WARNI TA040-49570 | 1 | $5.15 | |||
| 060 | Flange Bolt 01754-50612 | 1 | $1.87 | |||
| 070 | PLATE(SHUTTER,UPPER) 3Y235-17162 | 1 | $74.60 | |||
| 070 | PLATE,SHUTTER,UP 3Y235-17160 | 1 | $85.01 | |||
| 080 | TRIM(180) 3Y205-17330 | 1 | $7.17 | |||
| 090 | TRIM,60 3Y205-17280 | 1 | $4.68 | |||
| 100 | TRIM 3T400-83300 | 1 | $4.87 | |||
| 100 | TRIM(100) 3Y235-17290 | 1 | $7.17 | |||
| 105 | TRIM(135) 3Y235-17300 | 1 | $7.97 | |||
| 120 | PLATE SHUTTER, L 3Y235-17170 | 1 | $157.62 | |||
| 140 | TRIM(30) 3Y235-17310 | 1 | $4.86 | |||
| 160 | Flange Bolt 01754-50620 | 1 | $2.95 | |||
| 170 | PLATE,SHUTTER,RH 3Y999-01070 | 1 | $189.20 | |||
| 190 | PLATE,SHUTTER,LH 3Y235-17190 | 1 | $203.25 | |||
| 210 | WEATHER STRIP (2 3Y203-17260 | 1 | $67.31 | |||
| 220 | WEATHERSTRIP(600 3Y235-17200 | 1 | $26.63 | |||
| 230 | NUT PA801-46790 | 1 | $3.71 | |||
| 240 | CLIP T1060-30540 | 1 | $4.62 | |||
Showing 1 to 22 of 22 parts
