Kubota R410 S07100 CONTROL LEVER Parts Diagram

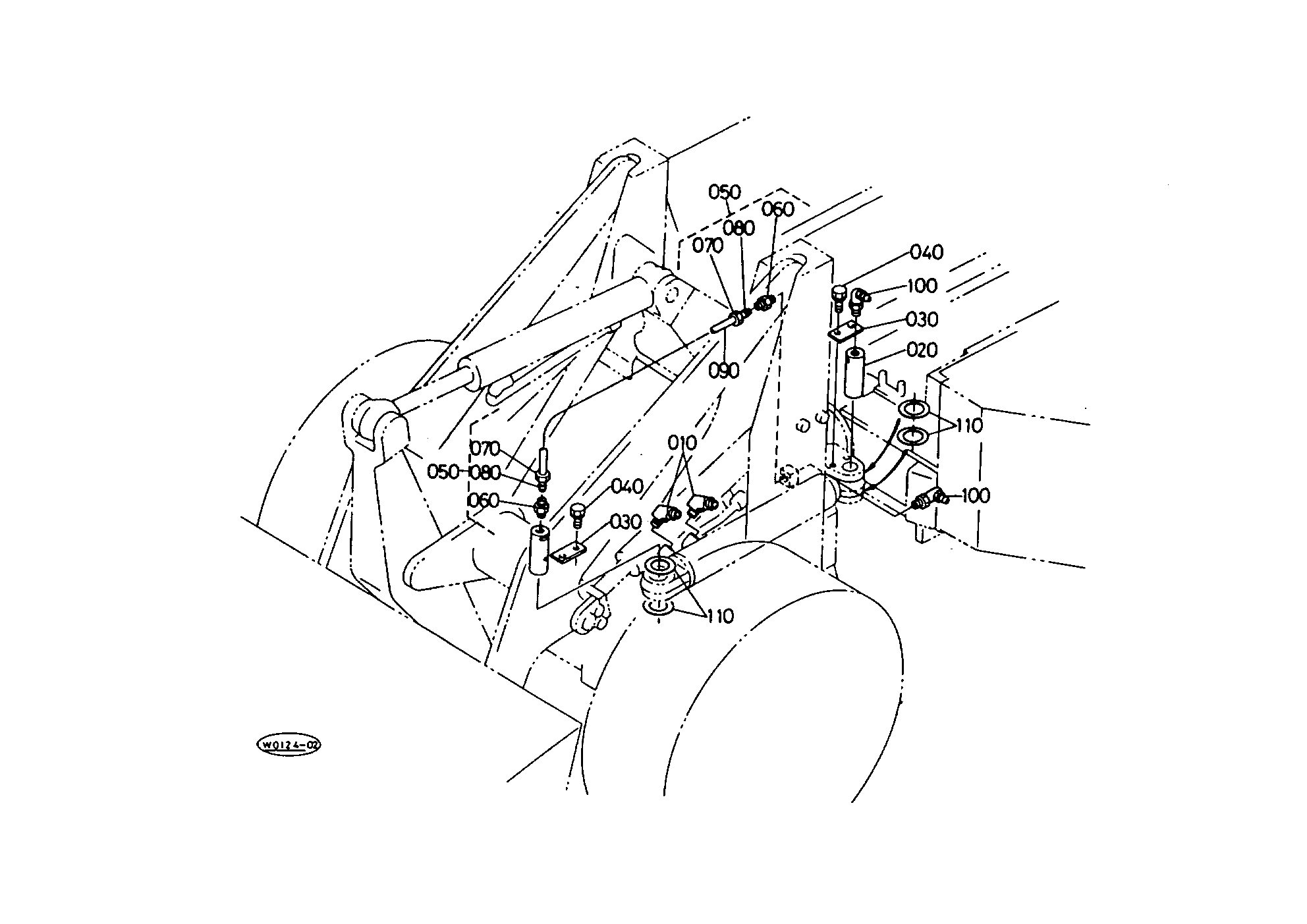

Exploded-view parts diagram "S07100 CONTROL LEVER" for the Kubota R410 and Kubota R410B. 42 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | SUPPORT,VALVE 68861-65110 | 1 | $136.09 | |||
| 020 | Bolt Fastener 01133-61020 01133-71020 | 1 | $1.99 | |||
| 030 | LINK 68841-65160 | 1 | $51.20 | |||
| 040 | PIN 68021-32792 68021-32790 | 1 | $10.08 | |||
| 050 | Plain Washer 04011-00050 04012-50050 | 1 | $0.36 | |||
| 060 | Snap Pin 05525-50500 05525-70500 | 1 | $1.48 | |||
| 070 | CABLE, CONTROL 68861-65210 Discontinued | 1 | $269.90 | |||
| 080 | ROD(M8)END 35820-29500 | 1 | $27.24 | |||
| 090 | Spring Washer (Lock Washer) 04512-60080 04512-70080 | 1 | $0.60 | |||
| 100 | Nut Fastener 15021-05280 02552-50080 | 1 | $0.60 | |||
| 110 | CONTROL, SPEED A 68861-65100 | 1 | $1,136.08 | |||
| 120 | LEVER,CONTROL 68861-65120 68861-65122 Discontinued | 1 | $96.01 | |||
| 130 | RIP 68773-65270 | 1 | $80.35 | |||
| 140 | BRG NDL ROLLER15 68841-65250 | 1 | $27.38 | |||
| 150 | ARM,STEERING 68861-65130 | 1 | $94.95 | |||
| 160 | WASHER 68841-65290 | 1 | $5.70 | |||
| 170 | M5 Series Plain Washer 04015-60080 04015-70080 | 1 | $0.60 | |||
| 180 | BOLT 01123-60816 01123-70816 | 1 | $1.21 | |||
| 190 | PIN,FULCRUM 68841-65140 | 1 | $24.10 | |||
| 200 | BOLT 01202-50610 | 1 | $1.07 | |||
| 210 | FULCRUM,CONTROL 68841-65150 | 1 | $331.52 | |||
| 210 | FULCRUM,CONTROL 68841-65155 | 1 | $341.66 | |||
| 220 | Bearing 08141-06002 | 1 | $11.61 | |||
| 230 | BELLOWS, RUBBER 68701-65180 | 1 | $21.81 | |||
| 240 | RING 36330-87450 | 1 | $2.54 | |||
| 250 | LOCK, LEVER COMP 68841-65190 | 1 | $61.12 | |||
| 260 | SPRING 68811-69370 | 1 | $17.17 | |||
| 270 | Bolt Fastener 01125-60816 01125-70816 | 1 | $0.99 | |||
| 280 | LEVER,LOCK 68841-65260 | 1 | $42.44 | |||
| 290 | GRIP, LEVER 37150-24560 | 1 | $14.84 | |||
| 300 | LINK 68841-65280 | 1 | $45.47 | |||
| 310 | PIN, SPRING 05411-00318 | 1 | $0.60 | |||
| 330 | BOLT 01020-50610 01023-50610 | 1 | $0.71 | |||
| 340 | LEVER, CONTROL 68861-65180 68861-65182 Discontinued | 1 | $90.32 | |||
| 370 | GROMMET 68701-65160 | 1 | $12.35 | |||
| 380 | replaces #01135-61025 BOLT 01135-61025 01135-71025 | 1 | $2.47 | |||
| 390 | COVER, CABLE 68841-65310 | 1 | $25.85 | |||
| 410 | LOCK 68851-65150 | 1 | $33.40 | |||
| 420 | LOCK,LEVER 2 68851-65160 | 1 | $33.45 | |||
| 440 | PIN, SPLIT 05511-20215 05511-50215 | 1 | $0.14 | |||
| 450 | PLATE SPRING 68851-65170 Discontinued | 1 | $22.09 | |||
| 460 | BOLT 01123-60820 01123-70820 | 1 | $1.37 | |||
Showing 1 to 42 of 42 parts
