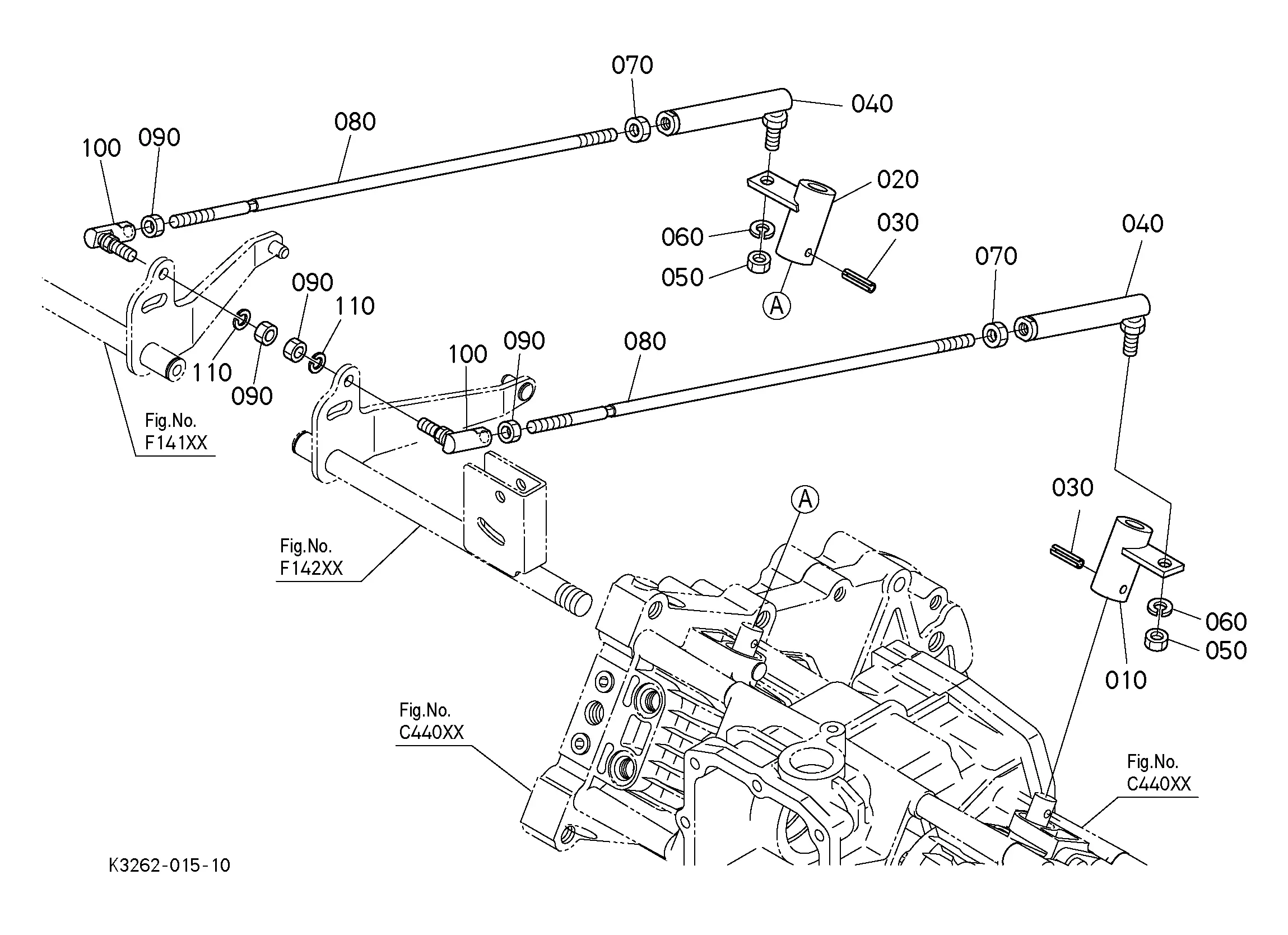

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 060 | BOLT, FRAME 01133-51000 | 1 | $4.67 | |||
| 070 | Bolt 01135-61030 01135-51030 | 1 | $2.36 | |||
| 090 | ASSY PIN, SET K3211-82400 K3211-82403 | 1 | $13.11 | |||
| 100 | BOLT, M16X2 K3211-82540 K3211-82543 | 1 | $7.38 | |||
| 110 | NUT, HEX LOCK M1 K3211-82560 K3211-82563 | 1 | $2.60 | |||
| 120 | Rail Cove Clamp 53721-61533 | 1 | $23.87 | |||
| 130 | BRACKET, RETAINE K2591-39560 K2591-39562 | 1 | $2.87 | |||
| 135 | KIT BELT, SEAT K3131-56852 | 1 | $226.15 | |||
| 140 | ASSY BELT, SEAT K3211-56850 K2771-56852 | 1 | $131.26 | |||
| 150 | SUPPORT, SEAT BE K3131-82590 | 1 | $27.78 | |||
| 160 | BOLT,M10x1 SQU N K3151-82520 K3151-82523 | 1 | $1.16 | |||
| 170 | Spring Washer, Metric (M) 04512-50100 | 1 | $0.67 | |||
| 180 | NUT,M10X1.25 HEX K3151-82550 K3151-82552 | 1 | $1.41 | |||
| 190 | Bolt Fastener 01130-51030 01133-51030 | 1 | $2.54 | |||
| 200 | KIT BEAM K3272-96170 | 1 | $189.80 | |||
| 220 | CUSHION K3181-56460 | 1 | $1.62 | |||
| 230 | BEAM (UNDER) K3272-82612 | 1 | $17.90 | |||
| 240 | Bolt Fastener 01754-50820 | 1 | $4.70 | |||
Showing 1 to 18 of 18 parts
Related Assemblies
-
DIAG-M22400-194756 M22400 SEAT BASE
View Diagram -
DIAG-M22000-194756 M22000 SEAT
View Diagram -
DIAG-F14700-194756 F14700 MOTION CONTROL ARM
View Diagram
