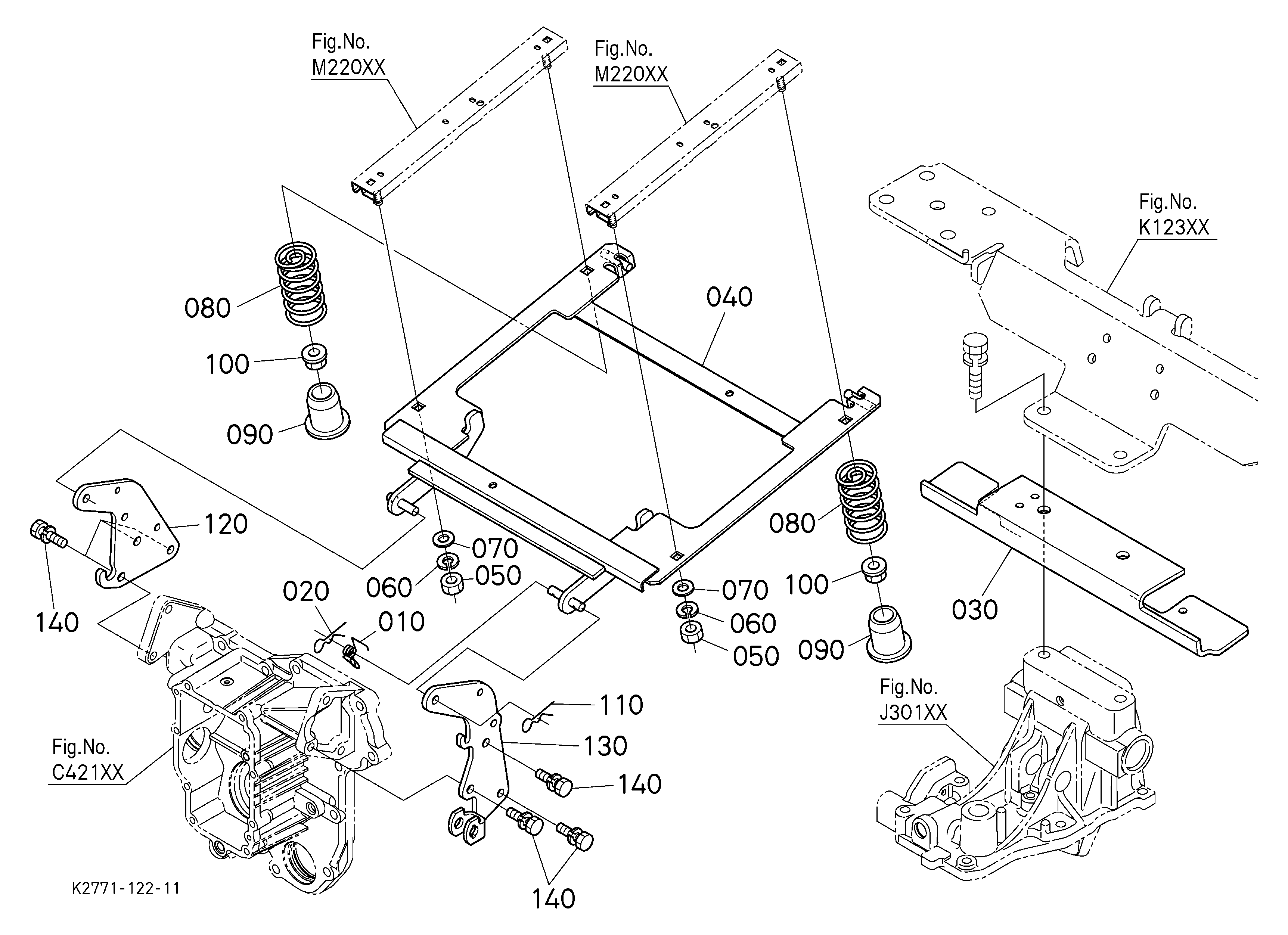

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | SEAT,KIT K2871-56114 K2971-95610 | 1 | $1,972.13 | |||
| 020 | ASSY BELT, SEAT K3211-56850 K2771-56852 | 1 | $131.26 | |||
| 030 | BOLT,M10x1 SQU N K3151-82520 K3151-82523 | 1 | $1.16 | |||
| 040 | Nut Fastener 02574-50100 | 1 | $4.85 | |||
| 050 | HOOK, SEAT K2771-56372 K2751-56370 | 1 | $33.64 | |||
| 060 | COVER, LEVER K1211-56140 | 1 | $1.23 | |||
| 070 | PIN (SEAT) K2771-56340 | 1 | $9.83 | |||
| 075 | Replacement Pin 05411-10430 05411-00430 | 1 | $0.80 | |||
| 080 | SPRING, SEAT HOO K2551-56950 K2551-56952 | 1 | $2.93 | |||
| 090 | RAIL, SEAT ( TAK K2561-56710 | 1 | $41.81 | |||
| 100 | STAY,UPPER RAIL K2771-56752 K2771-56753 | 1 | $147.93 | |||
| 110 | Short Square Bolt K1122-91310 K1122-91312 | 1 | $0.60 | |||
| 120 | Flange Nut TA140-18310 02751-50080 | 1 | $4.62 | |||
| 130 | LEVER, SEAT SLID K2551-56280 K2551-56282 | 1 | $10.93 | |||
| 150 | SPRING, ADJUST K2581-56820 K2581-56822 | 1 | $2.31 | |||
| 160 | Flange Bolt 01754-50825 | 1 | $5.09 | |||
| 170 | CLAMP, CORD K1042-61250 | 1 | $0.80 | |||
Showing 1 to 17 of 17 parts
