Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | Seat K2571-56110 K2571-56112 | 1 | $445.96 | |||
| 020 | Push Rivet Fastener K1211-84560 | 1 | $2.93 | |||
| 030 | ASSY BELT, SEAT K3211-56850 K2771-56852 | 1 | $131.26 | |||
| 040 | BOLT,M10x1 SQU N K3151-82520 K3151-82523 | 1 | $1.16 | |||
| 050 | Nut Fastener 02574-50100 | 1 | $4.85 | |||
| 060 | HOOK, SEAT K2581-56370 K2581-56373 | 1 | $40.12 | |||
| 070 | COVER, LEVER K1211-56140 | 1 | $1.23 | |||
| 080 | Snap Pin 05515-60800 05515-70800 | 1 | $1.48 | |||
| 090 | RAIL, SEAT ( TAK K2561-56710 | 1 | $41.81 | |||
| 100 | STAY, UPPER RAIL K2581-56752 K2581-56753 | 1 | $129.08 | |||
| 110 | Bolt Fastener 01754-50820 | 1 | $4.70 | |||
| 120 | M8-1.25 Metric Bolt K1122-91320 | 1 | $3.94 | |||
| 130 | Flange Nut TA140-18310 02751-50080 | 1 | $4.62 | |||
| 140 | LEVER, SEAT SLID K3211-56280 K3211-56282 | 1 | $11.45 | |||
| 160 | SPRING, ADJUST K2581-56820 K2581-56822 | 1 | $2.31 | |||
Showing 1 to 15 of 15 parts
Related Assemblies
-
DIAG-M21701-84747 M21701 SEAT SUPPORT
View Diagram -

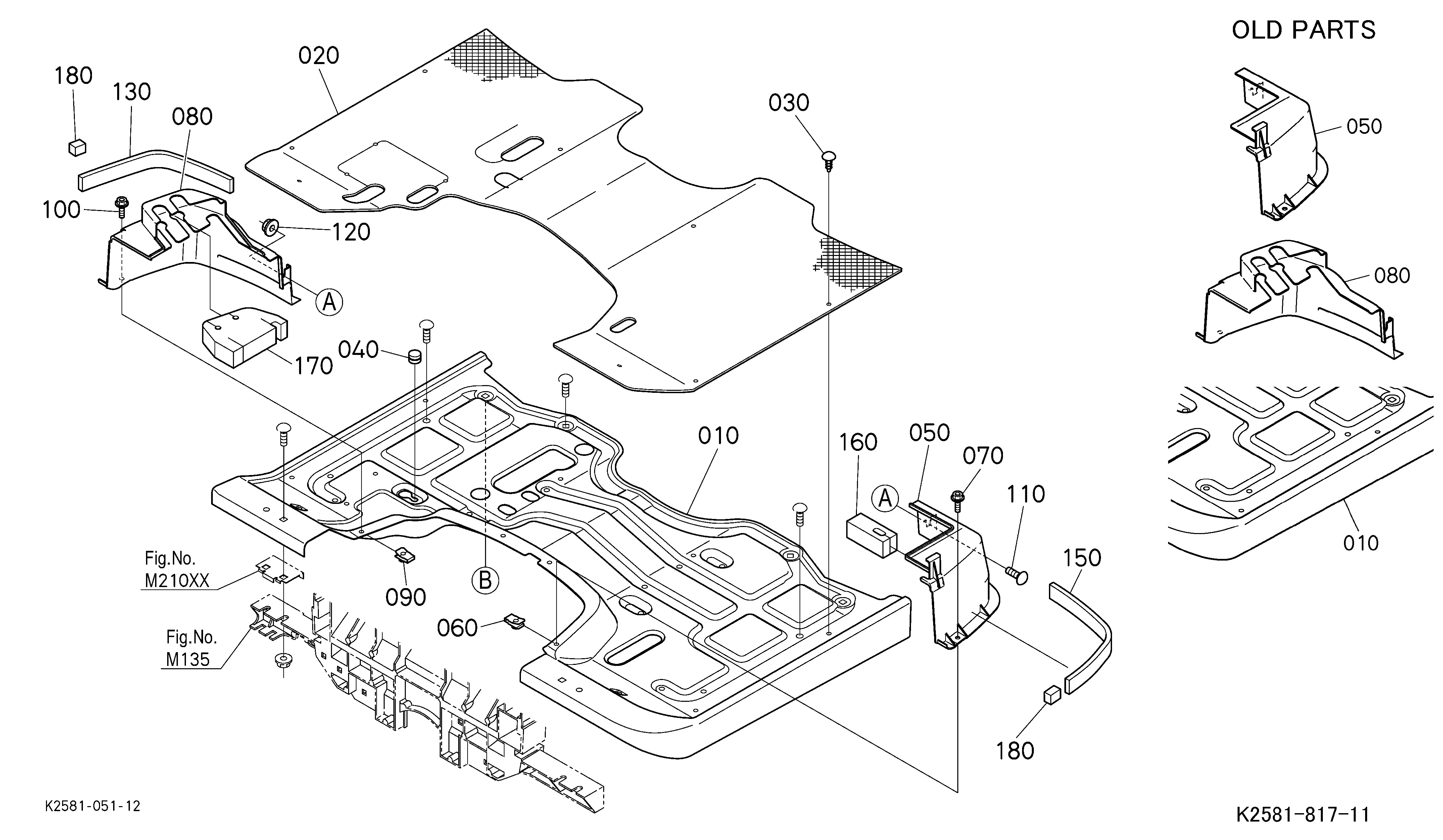

DIAG-M22501-84747 M22501 STEP
View Diagram -

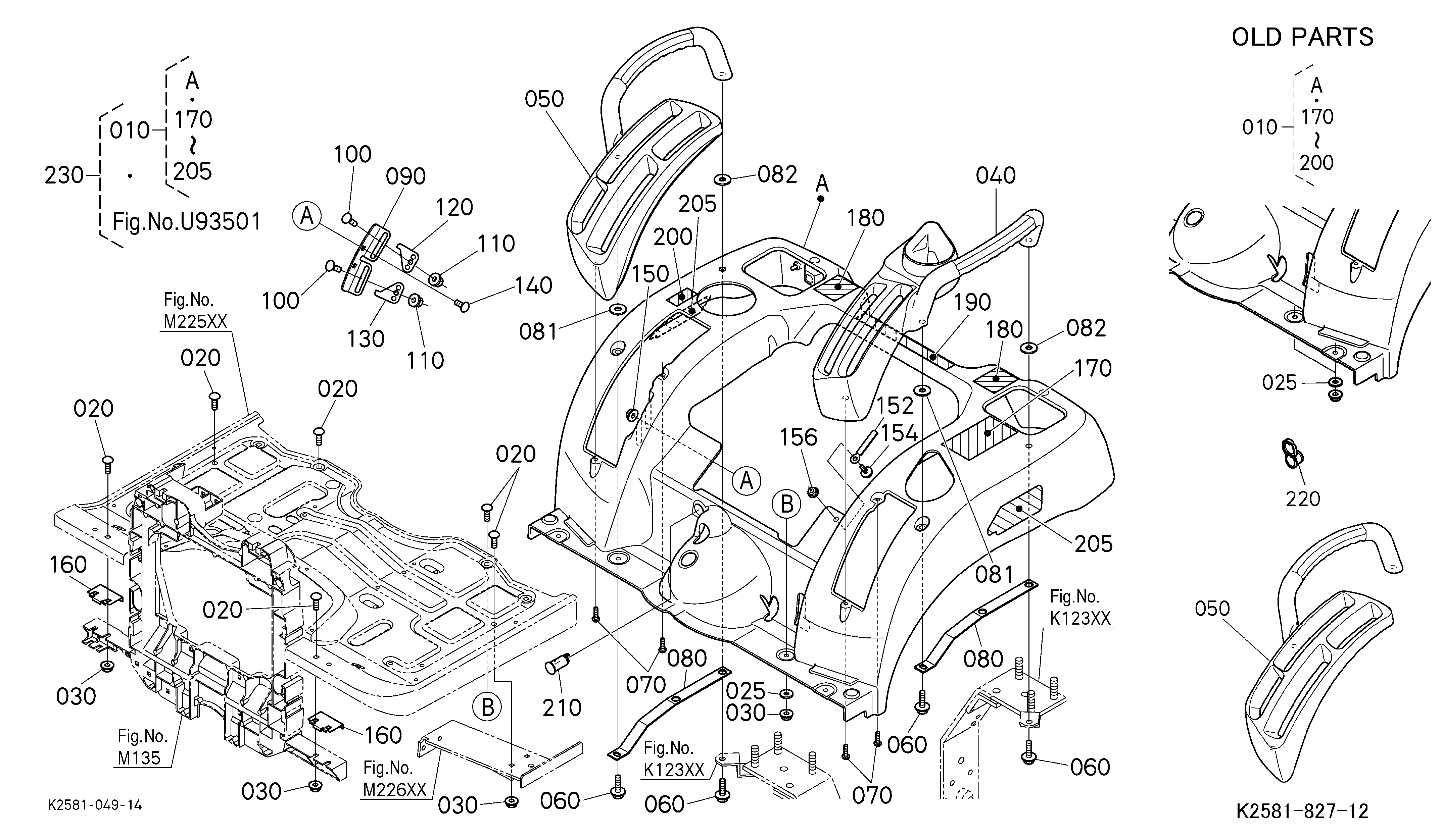

DIAG-M21001-84747 M21001 FENDER
View Diagram
