Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | SEAT,KIT(V-3500) K1122-56110 K1241-93010 | 1 | $548.40 | |||
| 020 | SEAT BELT, ASSY K2561-56850 | 1 | $234.08 | |||
| 030 | BOLT, FLANGE 01774-51045 | 1 | $4.33 | |||
| 040 | Spring Washer, Metric (M) 04512-50100 | 1 | $0.67 | |||
| 050 | Nut (Fastener) 02117-50100 02118-50100 | 1 | $0.80 | |||
| 060 | RAIL, SEAT ( TAK K2561-56710 | 1 | $41.81 | |||
| 070 | STAY, UPPER RAIL K2561-56758 | 1 | $142.40 | |||
| 080 | BOLT, FLANGE (5/ 0Y171-50508 | 1 | $1.99 | |||
| 090 | M8-1.25 Metric Bolt K1122-91320 | 1 | $3.94 | |||
| 100 | Nut Fastener W2336-07200 02114-50080 | 1 | $0.60 | |||
| 110 | Spring Washer 04512-50080 | 1 | $0.87 | |||
| 120 | LEVER,ADJUSTER K2561-56810 | 1 | $7.31 | |||
| 130 | PLATE, STOPPER K2561-56830 | 1 | $8.34 | |||
| 140 | SPRING, ADJUST K2561-56820 | 1 | $2.64 | |||
| 160 | Metric Hex Lock Nut K5112-72840 K5112-72842 | 1 | $0.36 | |||
| 170 | Plain Washer (Flat Washer) 04015-50080 | 1 | $0.36 | |||
| 180 | Plain (Flat) Washer 60009-60701 75599-32012 | 1 | $0.14 | |||
| 190 | Seat K2561-98810 Discontinued | 1 | $778.87 | |||
| 210 | PLATE, SEAT KIT K2561-98820 | 1 | $36.86 | |||
| 220 | Hex Bolt 5/16" x 1" 70002-00418 75599-01220 | 1 | $0.80 | |||
| 240 | EX INSTRUCTION, K2561-98830 Discontinued | 1 | $10.47 | |||
| 250 | EX KIT SEAT ADAP K2561-98910 | 1 | $66.80 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-

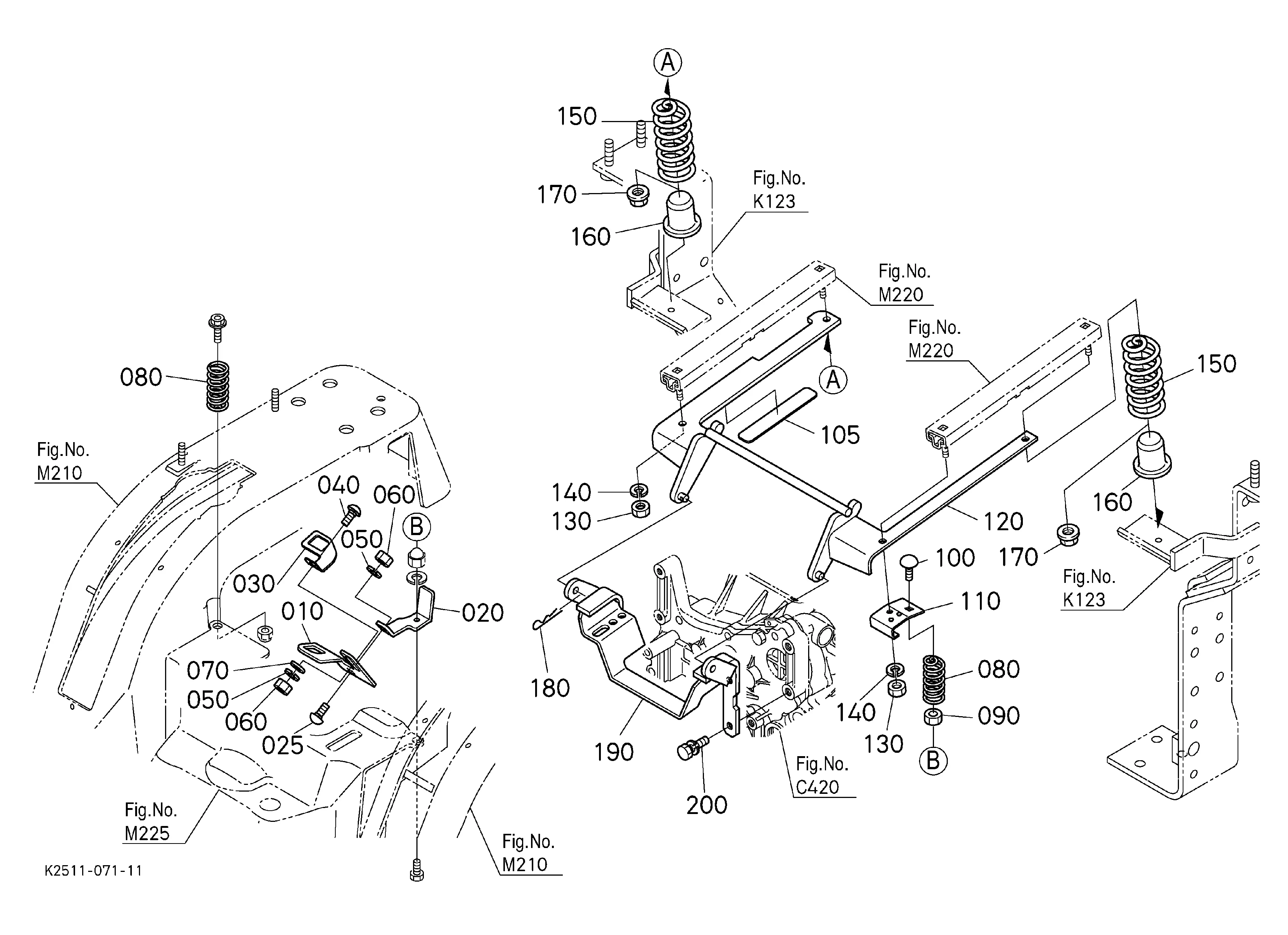

DIAG-M21700-84744 M21700 SEAT SUPPORT
View Diagram -

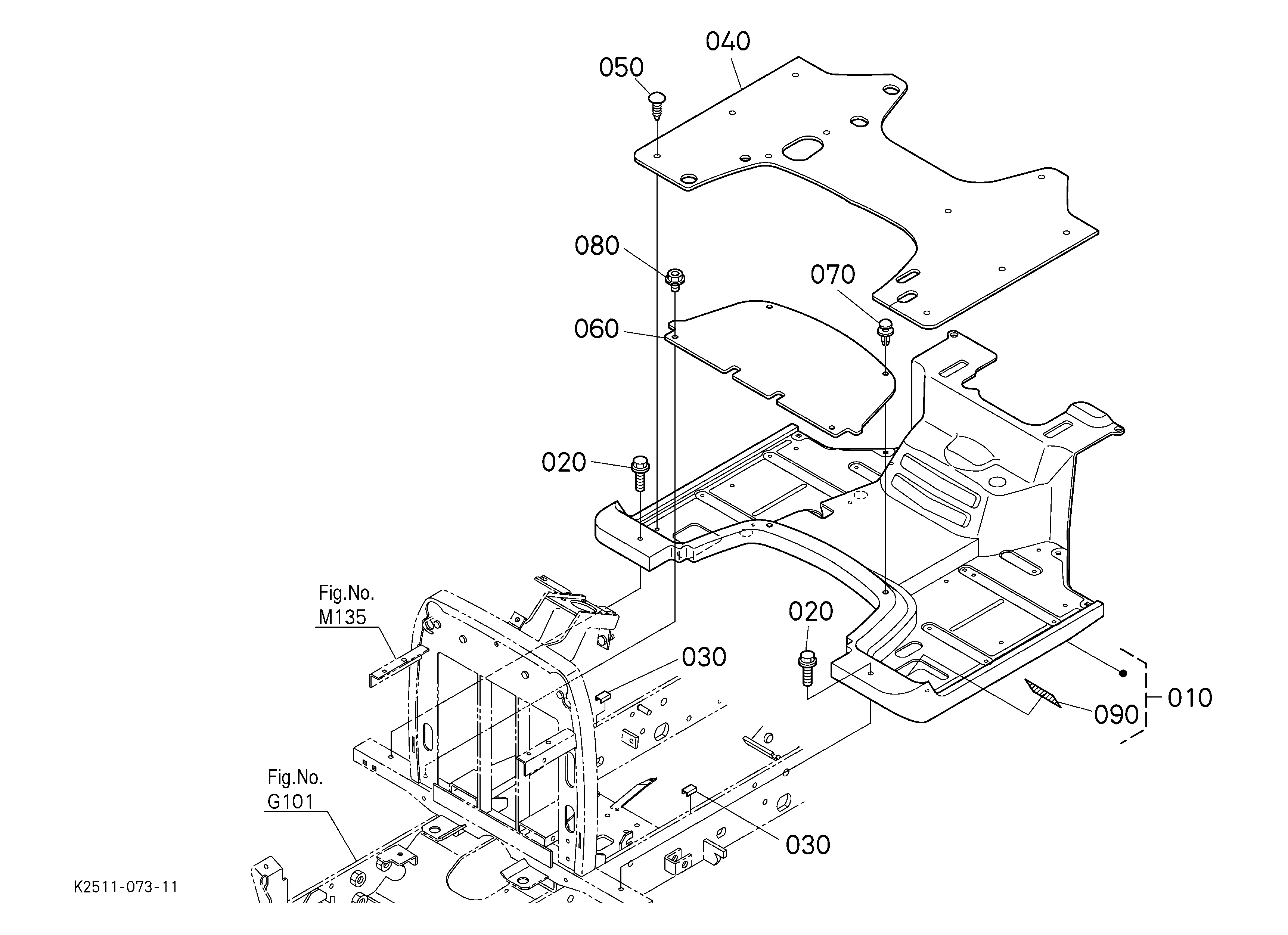

DIAG-M22500-84744 M22500 STEP
