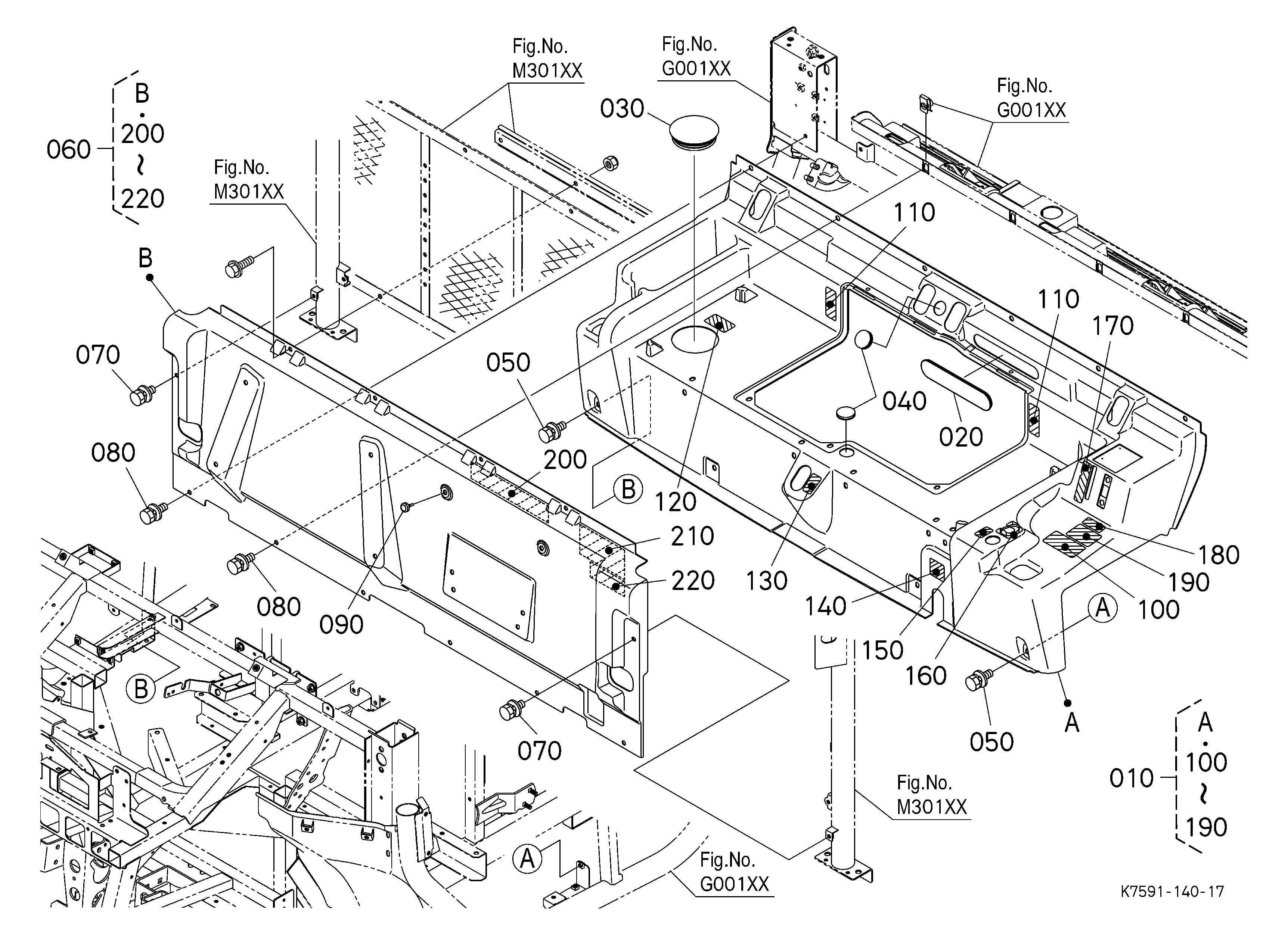

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | COMP BASE (SEAT, K7591-56135 | 1 | $128.31 | |||
| 020 | PIN, SNAP 05516-51000 | 1 | $2.26 | |||
| 030 | STAY(SEAT,US) K7591-56170 | 1 | $11.99 | |||
| 040 | Flange Bolt 01754-60820 01754-70820 | 1 | $4.09 | |||
| 050 | STAY(SEAT BACK,O K7591-56193 | 1 | $135.55 | |||
| 060 | BOLT,FLANGE PREC K7591-56980 | 1 | $4.09 | |||
| 060 | Flange Bolt 01754-50825 | 1 | $5.09 | |||
| 070 | PLATE(SEAT RAIL, K7591-56273 | 1 | $23.97 | |||
| 080 | RAIL, SEAT ( TAK K2561-56710 | 1 | $41.81 | |||
| 090 | LEVER(SEAT SLIDE K7591-56284 | 1 | $17.56 | |||
| 100 | COVER, LEVER K1211-56140 | 1 | $1.23 | |||
| 110 | SPRING, ADJUST K2581-56820 K2581-56822 | 1 | $2.31 | |||
| 120 | Short Square Bolt K1122-91310 K1122-91312 | 1 | $0.60 | |||
| 130 | Flange Nut TA140-18310 02751-50080 | 1 | $4.62 | |||
| 150 | WASHER (PLAIN) K3181-42330 K3181-42332 | 1 | $1.25 | |||
| 160 | Spring Washer 04512-50080 | 1 | $0.87 | |||
| 170 | Nut Fastener 7L500-89950 75599-31012 | 1 | $0.30 | |||
| 180 | CUSHION(SEAT,OP) K7591-56290 | 1 | $2.59 | |||
Showing 1 to 18 of 18 parts

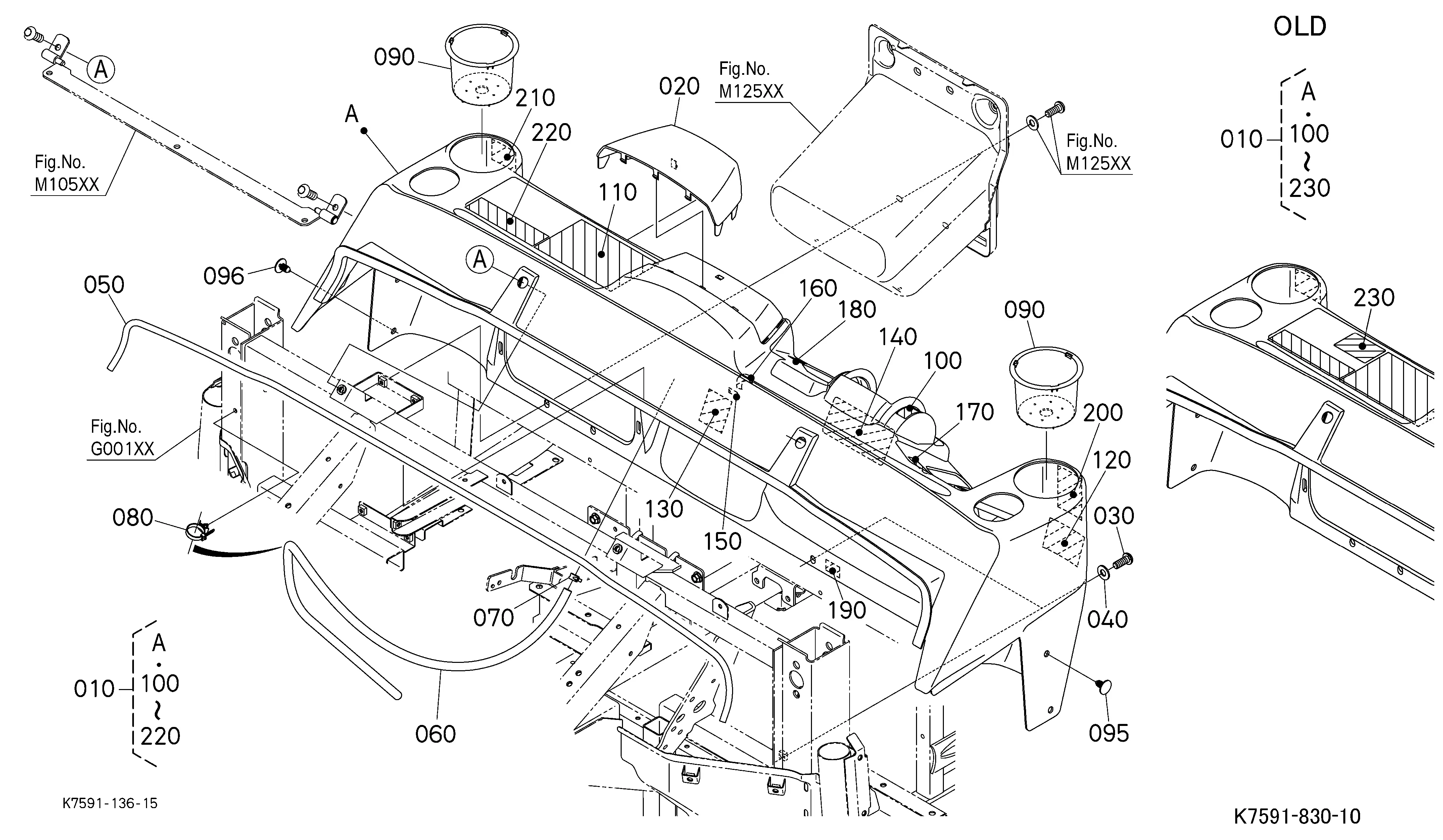

Related Assemblies
-
