Kubota MX5200DT L21002 FENDER Parts Diagram
Exploded-view parts diagram "L21002 FENDER" for the Kubota MX5200DT and Kubota MX5200F. 29 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| LABEL TD060-57850 TD060-57852 | 1 | $7.19 | ||||
| LABEL,SHIFT TC420-57850 TC430-57850 | 1 | $10.09 | ||||
| 010 | KIT FENDER, RH ( TC250-47100 TC250-47102 | 1 | $1,546.21 | |||
| 020 | LABEL, ROPS WARN 3A112-98480 TA240-98482 | 1 | $11.76 | |||
| 030 | LABEL, I-PTO CAU TD270-49300 | 1 | $5.74 | |||
| 040 | LABEL TA141-49330 TA140-49330 | 1 | $8.74 | |||
| 040 | LABEL, PARKING TD170-49330 | 1 | $9.11 | |||
| 050 | KIT, FENDER A TC650-99530 TC650-99532 | 1 | $1,919.16 | |||
| 060 | LABEL, CAUTION 35260-34913 35260-34914 | 1 | $10.36 | |||
| 060 | LABEL,SAFETY,WAR TC660-49970 | 1 | $8.74 | |||
| 070 | LABEL(DPF,IMPORTANT) *** TC650-98630 TC650-98632 | 1 | $8.85 | |||
| 070 | LABEL,DPF,IMPORT TC650-49950 | 1 | $9.93 | |||
| 090 | Flange Bolt 01754-50812 | 1 | $3.93 | |||
| 100 | Flange Nut TA140-18310 02751-50080 | 1 | $4.62 | |||
| 110 | Flange Bolt - M8 x 1.25 x 16 mm 01754-50816 | 1 | $4.33 | |||
| 120 | ASSY, GRIP LH T1060-29440 T1060-29460 | 1 | $73.21 | |||
| 130 | GRIP, LEVER T1060-29450 Discontinued | 1 | $53.53 | |||
| 130 | Right-Hand Fender Grip Assembly T1060-29470 | 1 | $78.51 | |||
| 140 | Flange Nut 02771-50100 | 1 | $3.06 | |||
| 150 | HOLDER (CUP) TC220-47292 | 1 | $33.89 | |||
| 180 | LABEL TA241-49330 TA240-49330 | 1 | $11.76 | |||
| 190 | LABEL,I-PTO CAUTION TD273-49300 | 1 | $4.24 | |||
| 210 | LABEL SAFETY,WAR TC661-49970 | 1 | $9.75 | |||
| 210 | LABEL, SAFETY TA041-65702 6C040-47422 | 1 | $8.74 | |||
| 220 | LABEL,DPF,IMPORT 3C652-98630 | 1 | $11.07 | |||
| 220 | LABEL,DPF,IMPORT TC639-49950 | 1 | $79.51 | |||
| 220 | LABEL,DPF,IMPORT TC639-98630 | 1 | $76.78 | |||
| 240 | LABEL(EMC) 3S201-98250 | 1 | $4.54 | |||
| 250 | FENDER,KIT(LH,B,CA) TC650-47130 Discontinued | 1 | $1,127.49 | |||
Showing 1 to 29 of 29 parts
Related Assemblies
-
DIAG-L11002-93363 L11002 HOOD (BONNET) SIDE COVER
View Diagram -

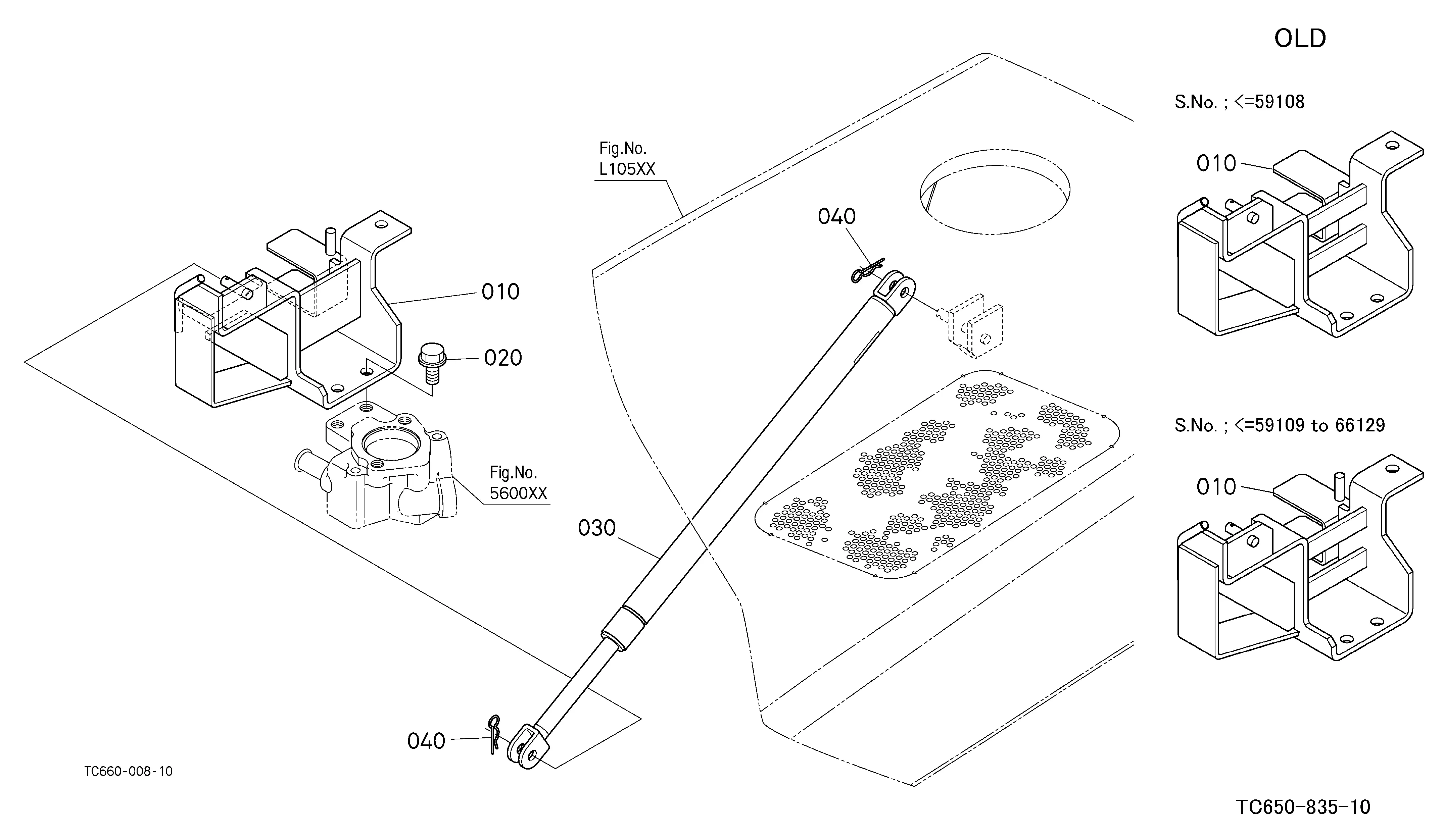

DIAG-L10804-93363 L10804 HOOD (BONNET) DAMPER [WITH HEATER]
View Diagram -

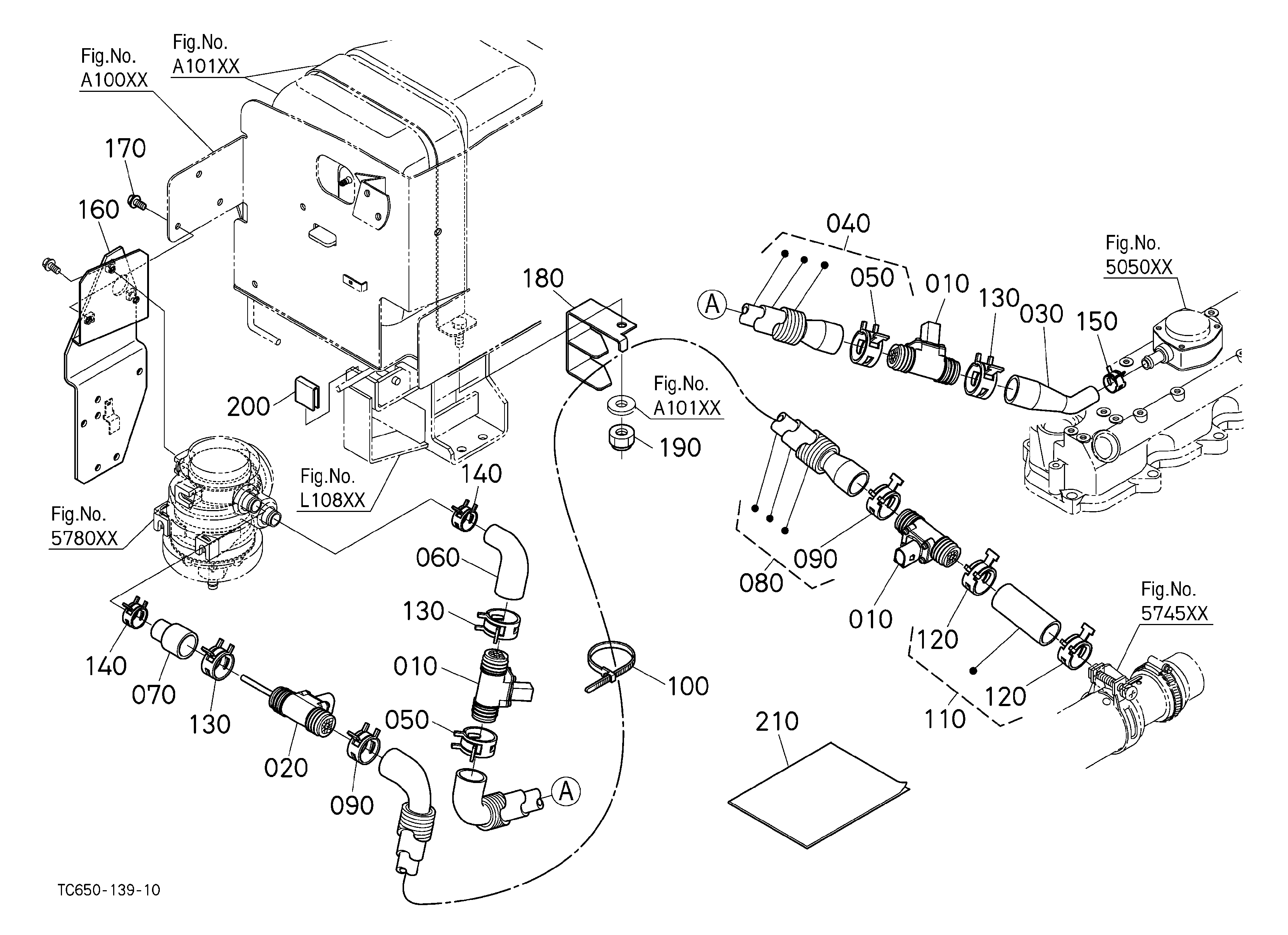

DIAG-V09502-93363 V09502 HEATER KIT (HEATER/PIPE) [OPTION] [W/O HEATER]
