Kubota KX121-3ST K10102 BONNET LH Parts Diagram

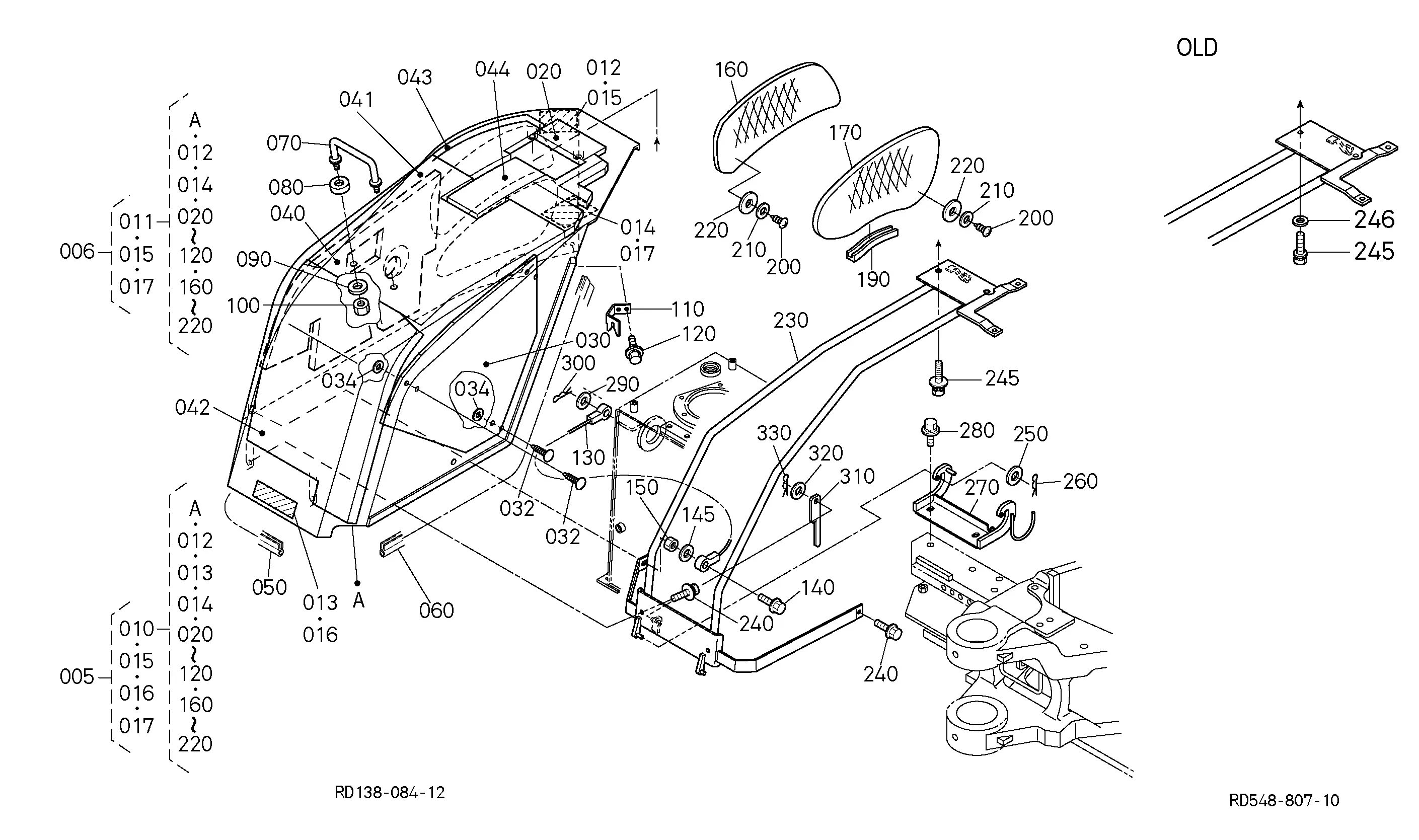

Exploded-view parts diagram "K10102 BONNET LH" for the Kubota KX121-3ST. 42 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | ASSY BONNET LH, RD118-47803 RD118-47804 | 1 | $1,482.07 | |||
| 015 | LABEL R2401-45250 | 1 | $5.64 | |||
| 020 | O RING RD411-43712 RD411-43713 | 1 | $9.32 | |||
| 030 | BONNET, SPONGE RD411-43722 RD411-43723 | 1 | $13.17 | |||
| 040 | ACOUSTIC MATERIA RD411-43743 RD411-43744 | 1 | $60.10 | |||
| 050 | SPONGE, BONNET RD411-43752 RD411-43753 | 1 | $13.17 | |||
| 060 | SPONGE, BONNET RD411-43763 RD411-43764 | 1 | $11.46 | |||
| 070 | SPONGE,BONNET RD411-43772 RD411-43773 | 1 | $15.45 | |||
| 080 | SPONGE, BONNET RD411-43782 RD411-43783 | 1 | $33.39 | |||
| 082 | SPONGE, BONNET RD411-43180 RD411-43182 | 1 | $30.60 | |||
| 084 | SPONGE, BONNET RD411-43170 RD411-43172 | 1 | $33.39 | |||
| 090 | TRIM RD441-43860 | 1 | $4.77 | |||
| 100 | TRIM RD411-43880 RD441-43880 | 1 | $14.43 | |||
| 102 | SPRING RD118-43760 | 1 | $26.08 | |||
| 104 | BOLT * 01123-50812 | 1 | $0.60 | |||
| 106 | Plain Washer (Flat Washer) 04013-50800 04013-50080 | 1 | $0.36 | |||
| 110 | STAY, BONNET LH RD411-43572 Discontinued | 1 | $18.65 | |||
| 120 | BOLT RC101-41140 | 1 | $1.51 | |||
| 124 | Spring Washer 04512-50080 | 1 | $0.87 | |||
| 130 | COVER RD118-47890 | 1 | $95.18 | |||
| 135 | COVER RD118-47980 | 1 | $21.47 | |||
| 140 | CUSHION RD118-47150 | 1 | $48.21 | |||
| 150 | Bolt - M10 x 1.25 x 20mm 01135-51020 | 1 | $1.99 | |||
| 155 | PLUG, (M10) RC101-41290 | 1 | $2.30 | |||
| 160 | ASSY, COVER RD118-47710 RD118-47712 | 1 | $441.71 | |||
| 170 | CUSHION RD118-47730 | 1 | $38.95 | |||
| 180 | CUSHION RD118-47740 | 1 | $33.99 | |||
| 190 | HEAT, INSULATOR RD411-43980 | 1 | $34.66 | |||
| 200 | TAPE RD118-47750 | 1 | $20.29 | |||
| 210 | TAPE RD118-47760 | 1 | $8.79 | |||
| 220 | CUSHION RD118-47140 | 1 | $48.21 | |||
| 230 | Bolt 01125-50816 | 1 | $0.99 | |||
| 235 | COLLAR, A/C BONN RD118-47680 | 1 | $9.82 | |||
| 236 | Bolt with Washer 01125-50820 | 1 | $1.37 | |||
| 250 | PLUG * RC411-43260 | 1 | $4.96 | |||
| 260 | KIT BONNET (A), RD148-92510 | 1 | $589.64 | |||
| 260 | KIT BONNET (A, L RD148-92490 | 1 | $987.98 | |||
| 270 | MATERIAL (ACOUST RD411-43733 RD411-43734 | 1 | $92.14 | |||
| 280 | TRIM RD411-43870 | 1 | $35.79 | |||
| 285 | LABEL, FILLER RD148-57360 | 1 | $7.84 | |||
| 285 | LABEL, LH RD358-58360 RD358-57360 | 1 | $6.58 | |||
| 287 | LABEL, FUEL*** R2401-57360 RB238-57360 | 1 | $21.12 | |||
Showing 1 to 42 of 42 parts
