Kubota L3710DT/GST/HST G10101 STEERING HANDLE [EXCEPT HST TYPE] [ROPS TYPE] Parts Diagram

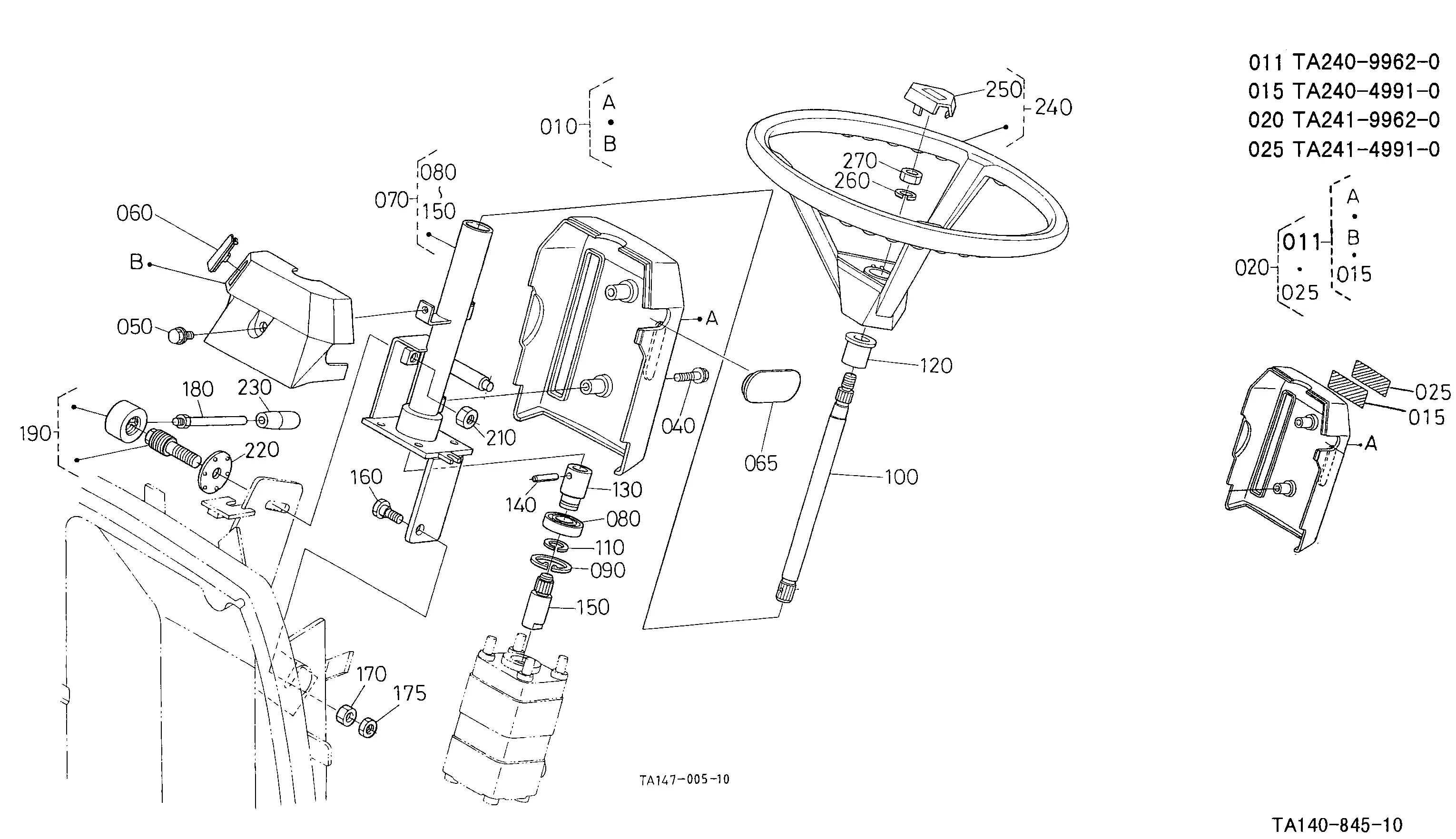

Exploded-view parts diagram "G10101 STEERING HANDLE [EXCEPT HST TYPE] [ROPS TYPE]" for the Kubota L3710DT/GST/HST, Kubota L4310DT/GST/HST and Kubota L4310F. 25 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | COVER, STEERING 34070-99210 34070-43100 | 1 | $57.02 | |||
| 040 | BOLT, FLANGE 34070-43110 | 1 | $16.33 | |||
| 050 | BOLT, FLANGE 30400-18870 | 1 | $1.07 | |||
| 060 | COVER, HANDLE PO 34070-43140 | 1 | $5.02 | |||
| 070 | POST, STEERING A TA040-43600 Discontinued | 1 | $427.19 | |||
| 080 | BEARING BALL RAD 08121-06004 | 1 | $13.02 | |||
| 090 | CIR-CLIP 04611-10420 04611-00420 | 1 | $2.50 | |||
| 100 | SHAFT, JOINT TA040-43680 | 1 | $119.47 | |||
| 110 | CIR-CLIP 36919-30040 | 1 | $3.59 | |||
| 120 | BUSH, POST 37410-41340 | 1 | $8.57 | |||
| 130 | CUPPLING, STEERI 34550-43690 | 1 | $71.77 | |||
| 140 | PIN, SPRING 05411-00425 | 1 | $0.80 | |||
| 150 | SHAFT JOINT 35080-40170 | 1 | $33.45 | |||
| 160 | BOLT, STEERING P 34070-43670 | 1 | $5.89 | |||
| 170 | Nut Fastener W2336-07200 02114-50080 | 1 | $0.60 | |||
| 175 | Replacement Nut 02112-60080 02112-50080 | 1 | $0.60 | |||
| 180 | LEVER, TILT 34070-43720 | 1 | $13.18 | |||
| 190 | SHAFT, SCREW 34550-43713 34550-43750 | 1 | $88.28 | |||
| 210 | Nut 02172-50120 | 1 | $1.07 | |||
| 220 | HOLDER, TILT 34070-43640 | 1 | $55.84 | |||
| 230 | GRIP, LEVER 61023-41630 | 1 | $14.83 | |||
| 240 | WHEEL, ASSY STEE 31351-16060 31351-16063 | 1 | $235.44 | |||
| 250 | ASSY STEERING WH 31351-16080 31351-16082 | 1 | $36.82 | |||
| 260 | Spring Washer 04512-60120 04512-70120 | 1 | $0.36 | |||
| 270 | Nut Fastener 70030-35018 02176-50120 | 1 | $1.07 | |||
Showing 1 to 25 of 25 parts
