Scroll to zoom Click a part # to view details

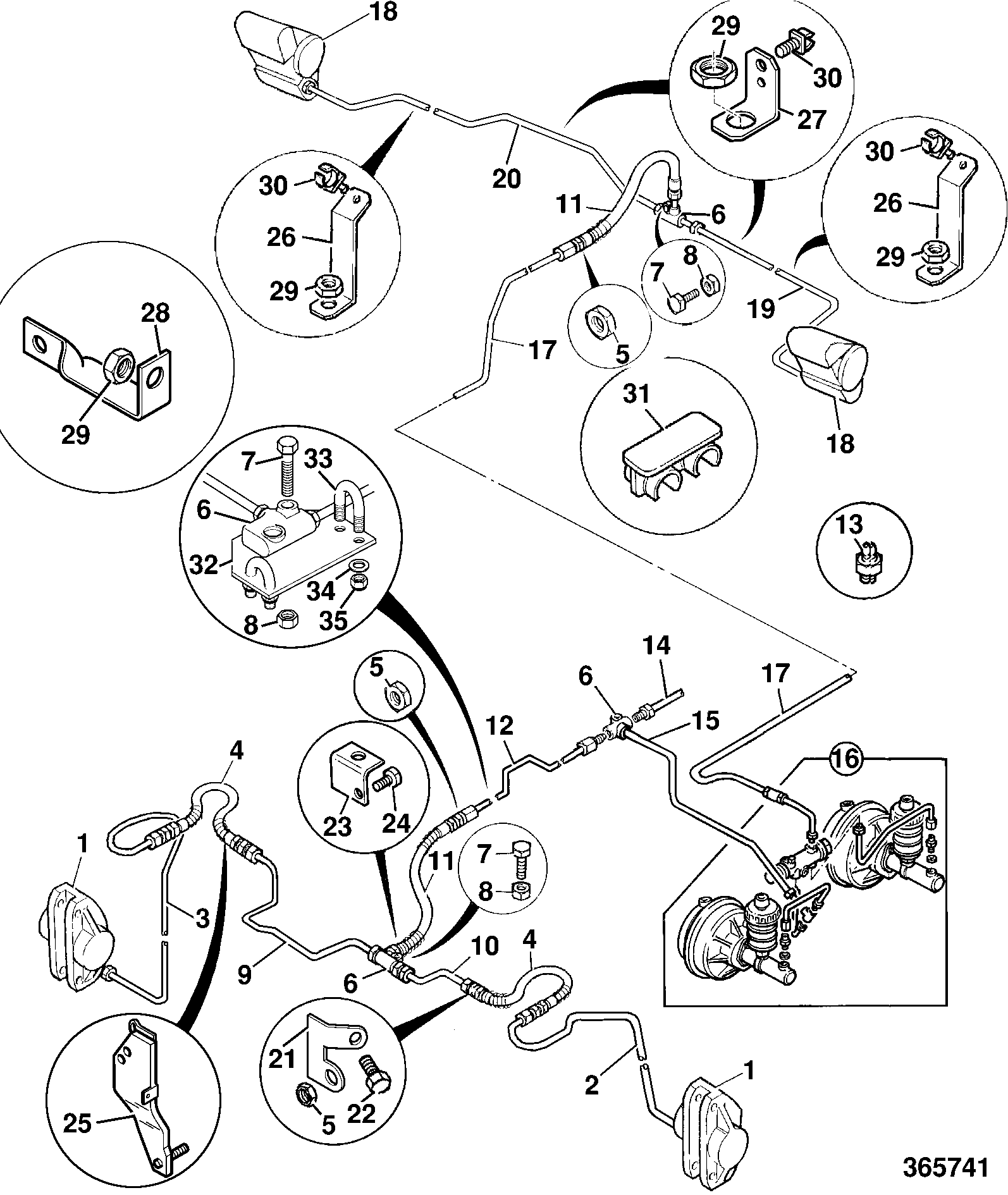

| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| VALVE-DRAIN 15/906200 | 1 | $24.43 | ||||
| 2 | ADAPTOR STRAIGHT 816/25060 816/90849 | 1 | $127.08 | |||
| 3 | Pipe compressor de 830/10365 830/11080 | 1 | $461.72 | |||
| 4 | HOSE -AIR 649/51239 | 1 | $310.90 | |||
| 6 | NUT M12 THIN PLAIN 1370/0402Z | 1 | $0.00 | |||
| 7 | ADAPTER ELBOW 5/8" 816/13172 816/90848 | 1 | $71.54 | |||
| 8 | AIR DRIER 15/920084 | 1 | $1,237.13 | |||
| 9 | NUT 1370/0403 | 1 | $6.73 | |||
| 10 | WASHER M12 PLAIN(KANBAN) 1420/0009Z | 1 | $1.15 | |||
| 11 | ADAPTOR ELBOW 15/914605 816/13173 | 1 | $762.13 | |||
| 12 | AIR PIPE:5/8 830/00710 | 1 | $451.88 | |||
| 14 | VALVE -SCHRADER 15/906600 | 1 | $56.87 | |||
| 15 | VALVE PROTECTION 15/911600 | 1 | $1,643.65 | |||
| 17 | SET SCREW M8x16 1315/0303Z | 1 | $2.03 | |||
| 18 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 19 | ADAPTOR 816/66010 | 1 | $135.14 | |||
| 20 | PIPE -AIR - (5 mtr length) 647/05000 | 1 | $88.14 | |||
| 21 | 4 WAY ADAPTOR 816/67011 | 1 | $249.66 | |||
| 22 | ADAPTOR 816/60189 | 1 | $8.86 | |||
| 23 | TEST POINT 816/60183 | 1 | $95.89 | |||
| 27 | ADAPTOR 816/66005 | 1 | $29.63 | |||
| 28 | TEE ADAPTOR 816/67009 | 1 | $244.75 | |||
| 29 | PIPE -AIR 3.0M 647/04900 647/04902 | 1 | $101.55 | |||
| 30 | PLUG 816/83014 | 1 | $9.46 | |||
| 33 | BAND MOUNTING 32/208000 | 1 | $61.22 | |||
| 34 | (W) (Pre-P)-SET SCREW M8x12 1315/0301Z | 1 | $1.88 | |||
| 35 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $6.63 | |||
| 36 | BOLT M8x30 1315/3308Z | 1 | $0.50 | |||
| 40 | SET-SCREW M10 L-_30mm 1315/0408Z | 1 | $0.26 | |||
| 41 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 42 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.00 | |||
| 45 | BASE PLATE 821/00139 | 1 | $3.20 | |||
| 46 | CLAMP 821/10065 | 1 | $8.47 | |||
| 47 | COVER PLATE ASSEMBLY 821/00140 | 1 | $1.49 | |||
Showing 1 to 34 of 34 parts
Related Assemblies
-

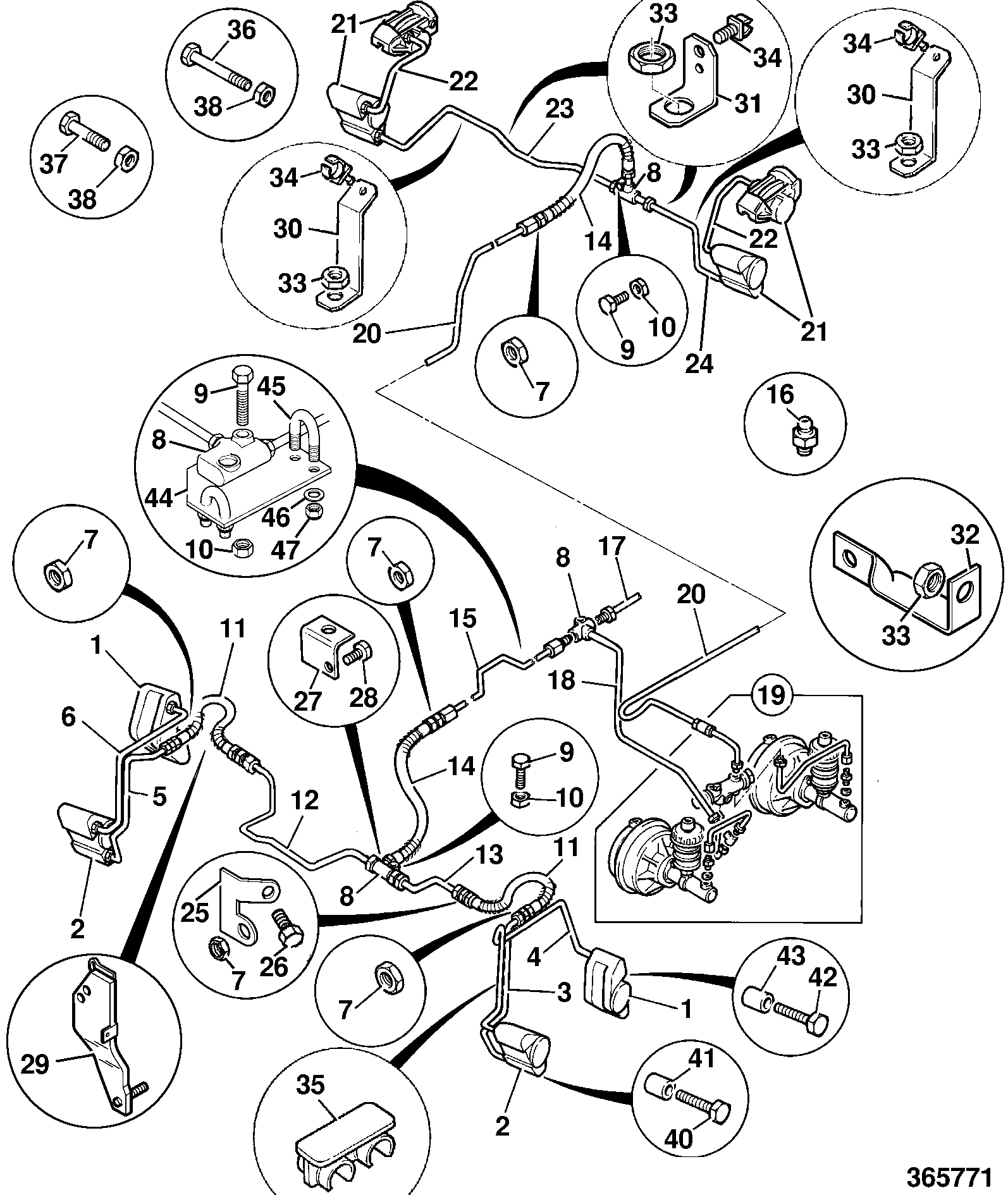

DIAG-G1-4-6-393586 G1-4-6 AIR CHARGE CIRCUIT DRY BRAKES
View Diagram -
DIAG-G1-1-4-393586 G1-1-4 BRAKE, SYSTEM TWIN CALIPER
View Diagram -
DIAG-G1-1-3-393586 G1-1-3 BRAKE, SYSTEM SINGLE CALIPER
View Diagram
