Kubota KX121-3ST E80000 OIL PIPING (S/P) Parts Diagram

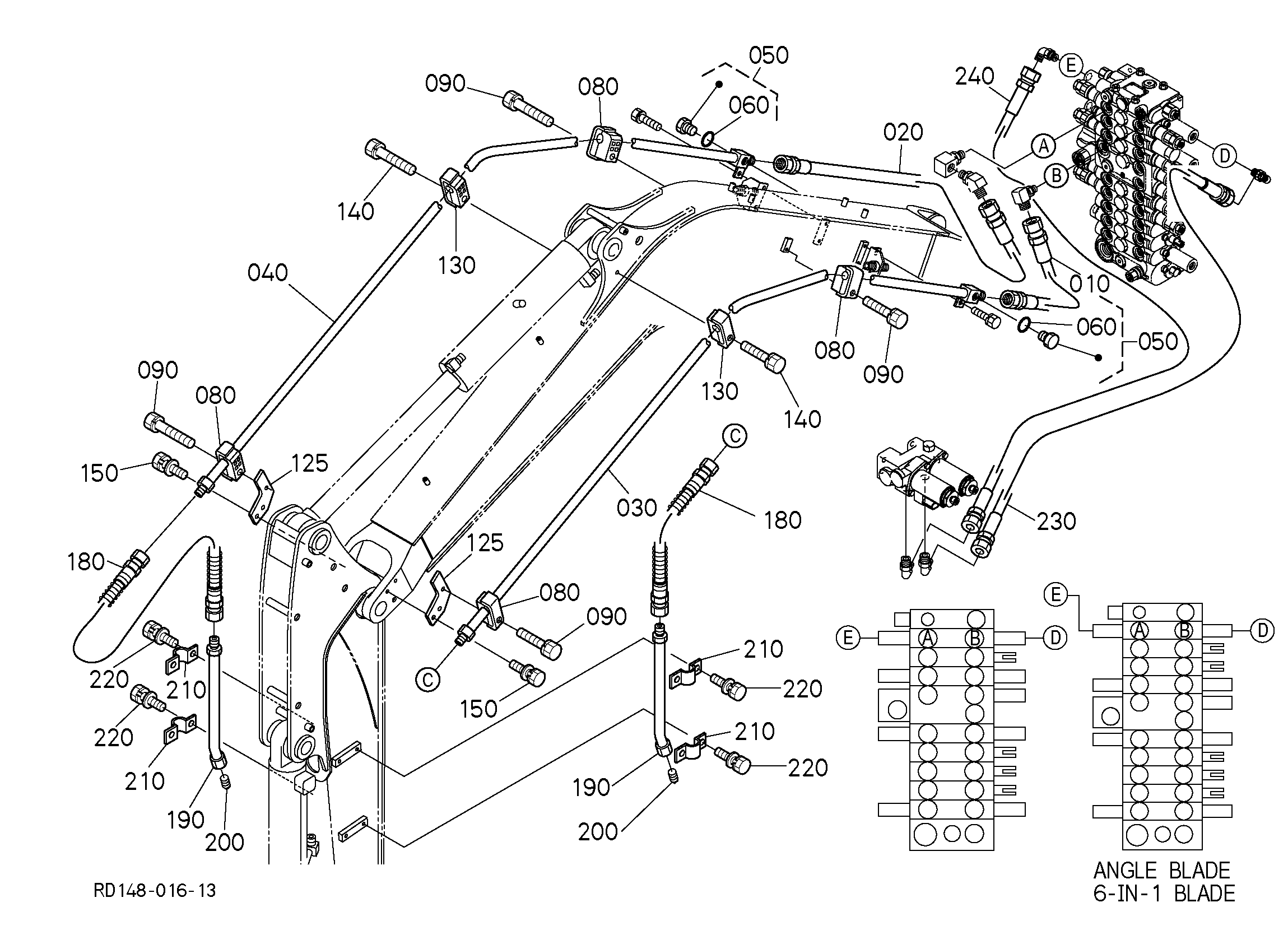

Exploded-view parts diagram "E80000 OIL PIPING (S/P)" for the Kubota KX121-3ST. 20 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | HOSE, HYDRAULIC RD118-92310 | 1 | $252.72 | |||
| 020 | HOSE, HYDRAULIC RD118-92320 | 1 | $255.99 | |||
| 030 | PIPE, LH- KX121- RD118-92330 | 1 | $311.39 | |||
| 040 | PIPE, RH- KX121- RD118-92340 | 1 | $311.39 | |||
| 050 | PLUG RD819-61810 | 1 | $20.29 | |||
| 060 | O-Ring Seal 04810-00180 04817-00180 | 1 | $2.26 | |||
| 080 | ASSY CLAMP RD441-92300 RD441-92302 | 1 | $49.45 | |||
| 090 | BOLT 01133-61055 01133-71055 | 1 | $2.95 | |||
| 100 | HOSE, HYDRAULIC RD118-92410 | 1 | $166.54 | |||
| 110 | PIPE,LH RD118-92432 | 1 | $411.16 | |||
| 120 | PIPE,RH RD118-92442 | 1 | $411.16 | |||
| 150 | replaces #01135-61025 BOLT 01135-61025 01135-71025 | 1 | $2.47 | |||
| 160 | ADAPTER, 7 68271-63420 | 1 | $43.17 | |||
| 180 | HOSE, HYDRAULIC RD411-92513 | 1 | $205.13 | |||
| 190 | PIPE, HYDRAULIC RD118-92973 | 1 | $150.85 | |||
| 200 | PLUG * 06312-10040 | 1 | $9.22 | |||
| 210 | CLAMP 68318-92240 RC348-92240 | 1 | $12.61 | |||
| 220 | BOLT 01135-61020 01135-71020 | 1 | $1.99 | |||
| 230 | HOSE, HYDRAULIC RD138-62880 | 1 | $109.95 | |||
| 240 | HOSE, HYDRAULIC RD138-62890 | 1 | $115.71 | |||
Showing 1 to 20 of 20 parts
