Kubota U35-S2 E60001 OIL PIPING (BLADE) Parts Diagram

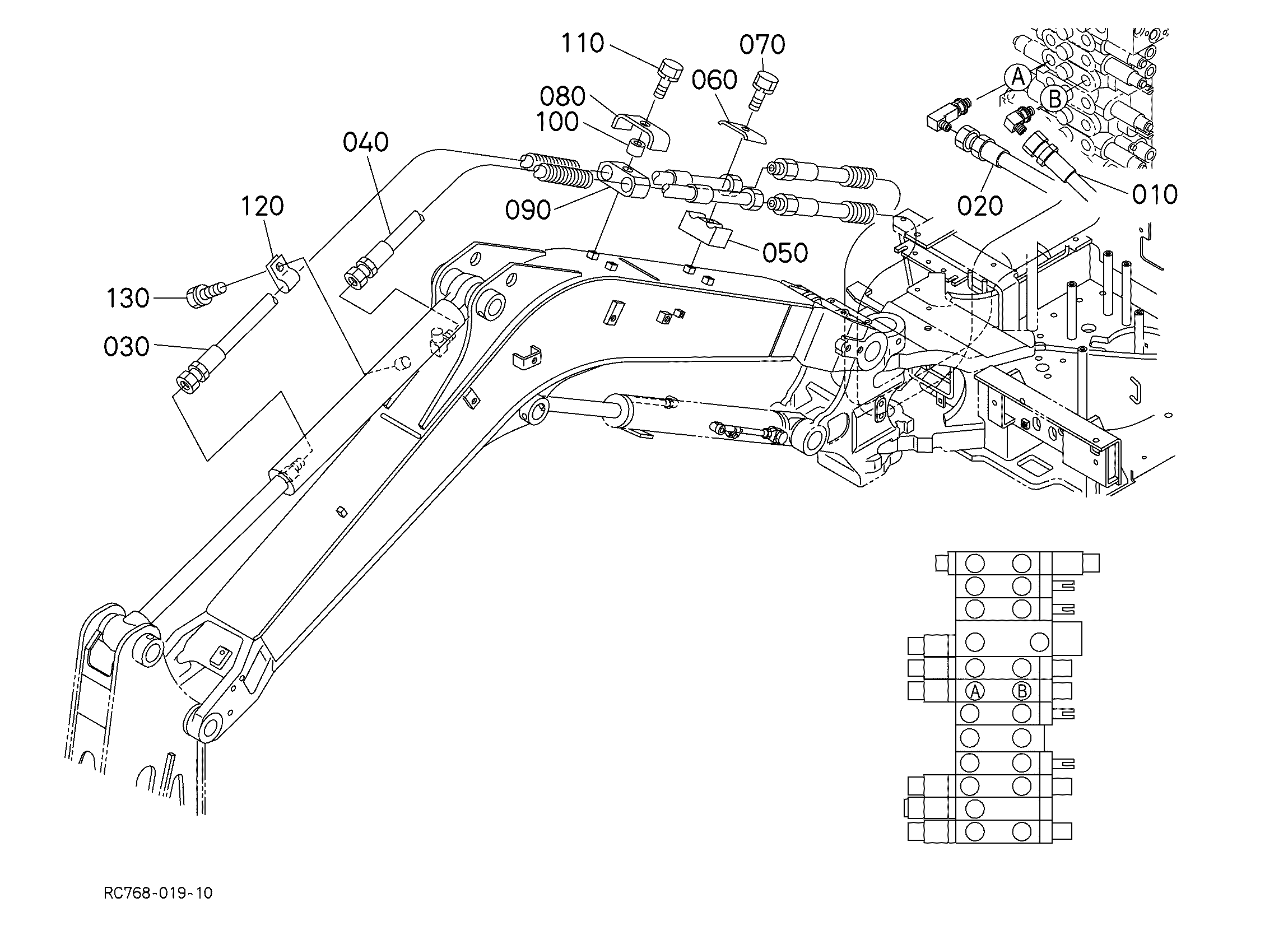

Exploded-view parts diagram "E60001 OIL PIPING (BLADE)" for the Kubota U35-S2. 17 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | JOINT RP201-61812 RP201-61810 | 1 | $45.89 | |||
| 010 | JOINT, PIPE MR003-30310 | 1 | $25.73 | |||
| 010 | JOINT, PIPE (LG- RC661-61810 | 1 | $47.50 | |||
| 020 | O-Ring Seal 04810-00140 04817-00140 | 1 | $2.50 | |||
| 030 | ELBOW RP461-63390 | 1 | $45.58 | |||
| 030 | ELBOW (JOINT, PI RC461-63390 | 1 | $45.09 | |||
| 040 | JOINT, PIPE RC461-61810 | 1 | $43.15 | |||
| 060 | HOSE, HYDRAULIC RC441-63760 | 1 | $165.61 | |||
| 070 | HOSE, HYDRAULIC RC441-63770 | 1 | $116.25 | |||
| 080 | PIPE HYDRAULIC RD401-64740 | 1 | $145.45 | |||
| 090 | Equipment Bolt for Seat, ROPS, and Battery Components 01135-51025 | 1 | $2.17 | |||
| 100 | HOSE, HYDRAULIC RC411-63780 RC441-63780 | 1 | $148.31 | |||
| 110 | HOSE, HYDRAULIC RC641-64712 | 1 | $157.44 | |||
| 120 | HOSE, HYDRAULIC RC641-64722 | 1 | $155.41 | |||
| 130 | COVER RC461-75210 | 1 | $98.16 | |||
| 140 | Plain Washer 04015-50120 | 1 | $0.92 | |||
| 150 | 12 mm x 25 mm Bolt 01133-51225 | 1 | $2.17 | |||
Showing 1 to 17 of 17 parts
Related Assemblies
-
DIAG-E50000-86345 E50000 OIL PIPING (BUCKET)
View Diagram -

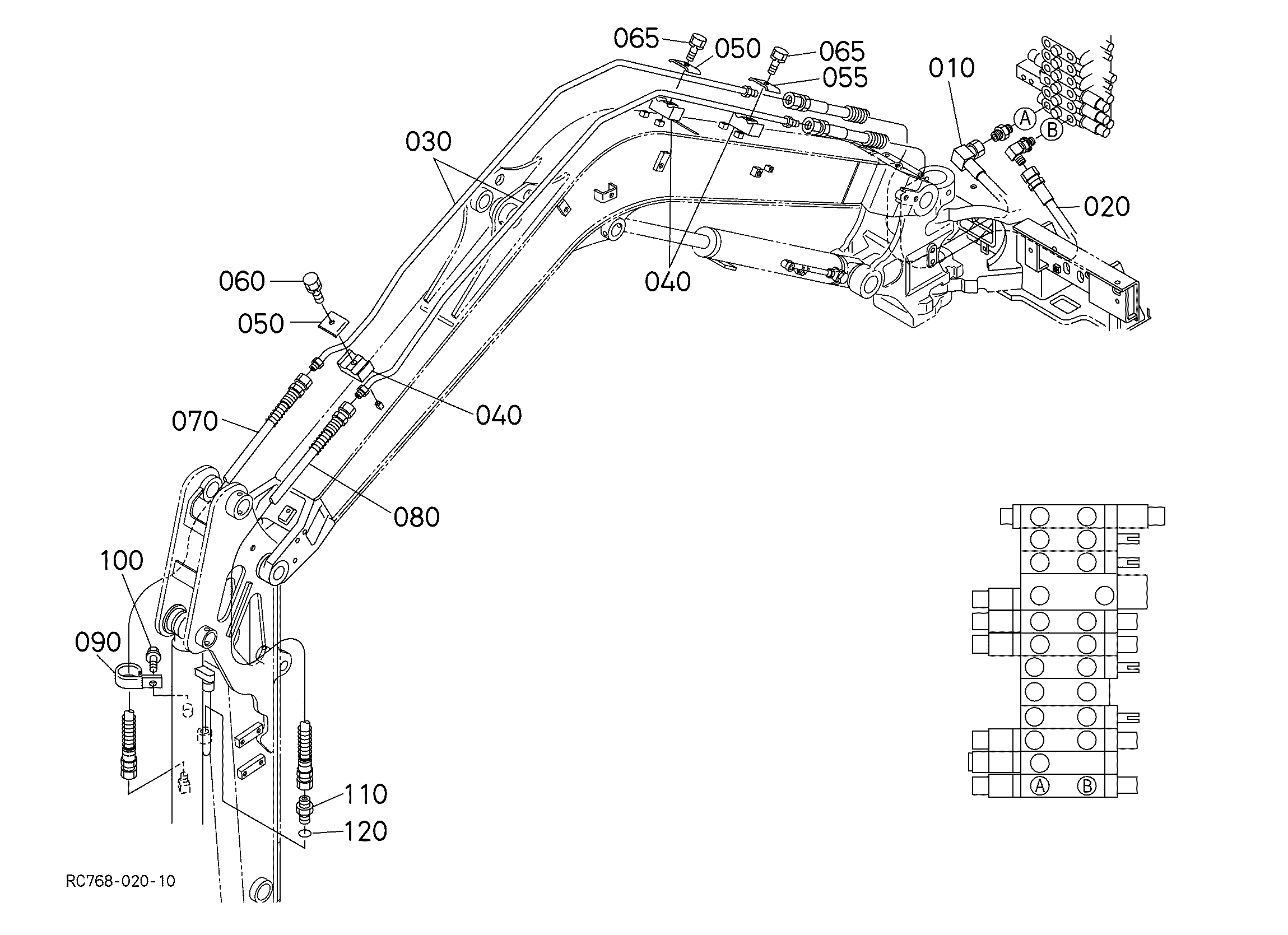

DIAG-E60002-86345 E60002 OIL PIPING (BLADE)
