Kubota KX121-3ST E60001 OIL PIPING (BLADE) Parts Diagram

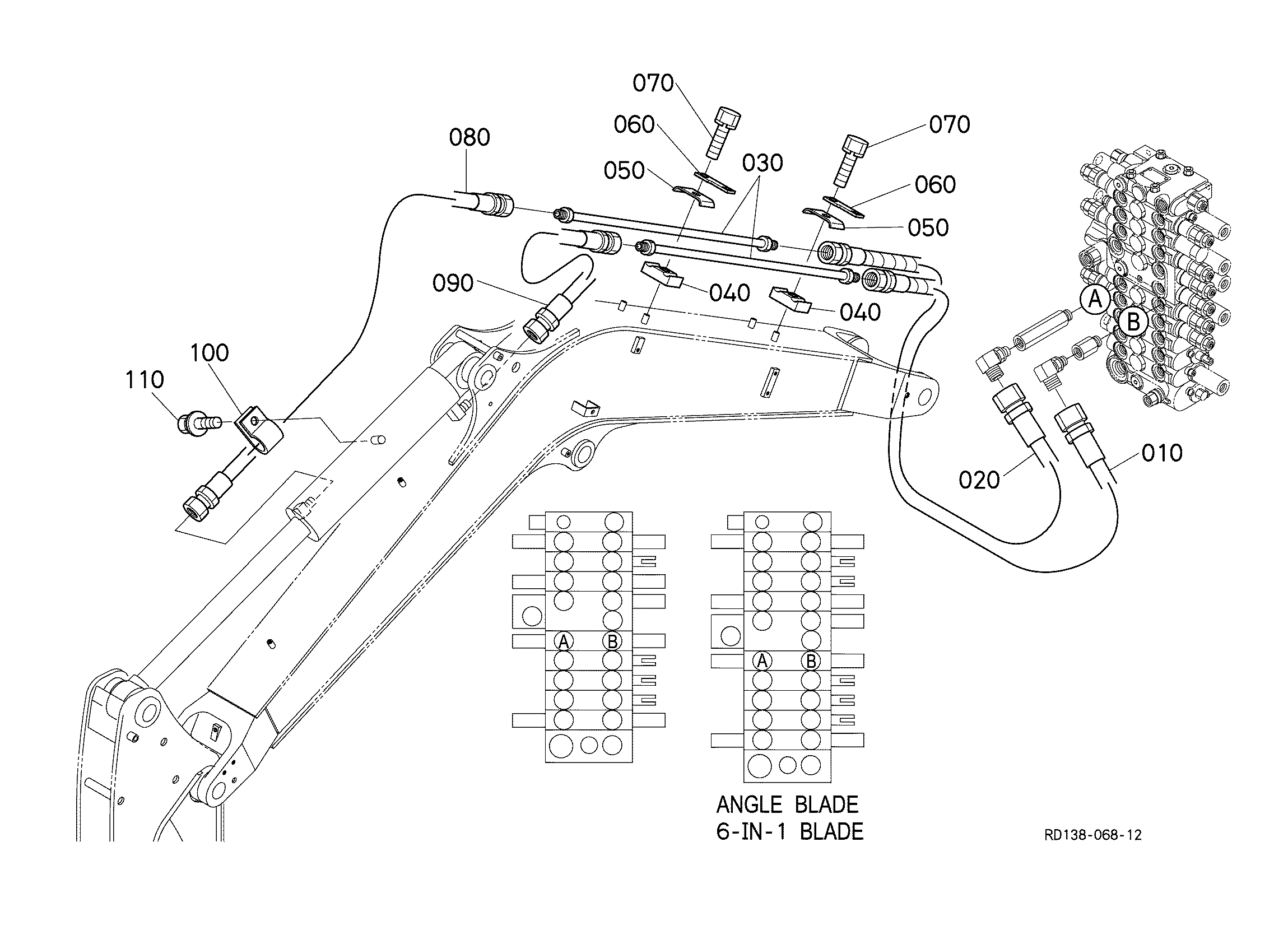

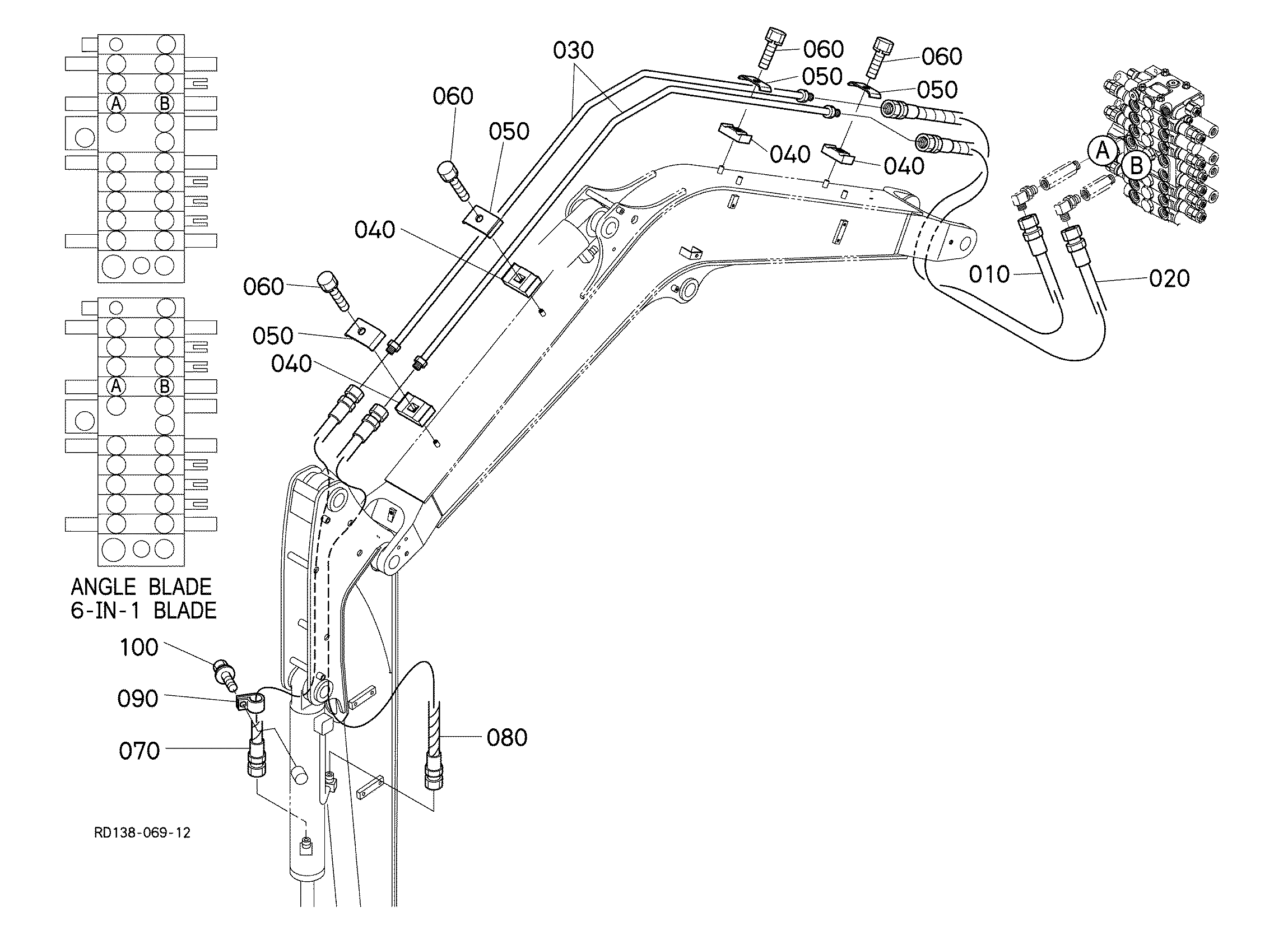

Exploded-view parts diagram "E60001 OIL PIPING (BLADE)" for the Kubota KX121-3ST. 16 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | COVER BLADE CYL. RD118-75210 | 1 | $52.37 | |||
| 010 | COVER,BLADE CYLI RD148-75210 | 1 | $82.74 | |||
| 020 | BOLT 01130-51220 01133-51220 | 1 | $2.07 | |||
| 030 | JOINT RP201-61812 RP201-61810 | 1 | $45.89 | |||
| 030 | JOINT, PIPE MR003-30310 | 1 | $25.73 | |||
| 030 | JOINT, PIPE (LG- RC661-61810 | 1 | $47.50 | |||
| 040 | O-Ring Seal 04810-00140 04817-00140 | 1 | $2.50 | |||
| 060 | ELBOW RP461-63390 | 1 | $45.58 | |||
| 060 | ELBOW (JOINT, PI RC461-63390 | 1 | $45.09 | |||
| 080 | HOSE, HYDRAULIC RD118-63760 RD118-63762 | 1 | $101.33 | |||
| 090 | HOSE,HYDRAULIC RD118-63770 | 1 | $97.05 | |||
| 100 | PIPE, HYDRAULIC RD411-64740 | 1 | $120.12 | |||
| 110 | BOLT-M8200SDTNQ 01135-61235 01135-51235 | 1 | $4.77 | |||
| 120 | HOSE RD118-63780 | 1 | $139.80 | |||
| 130 | HOSE,HYDRAULIC RD118-64710 | 1 | $149.62 | |||
| 140 | HOSE,HYDRAULIC RD118-64720 | 1 | $147.90 | |||
Showing 1 to 16 of 16 parts
