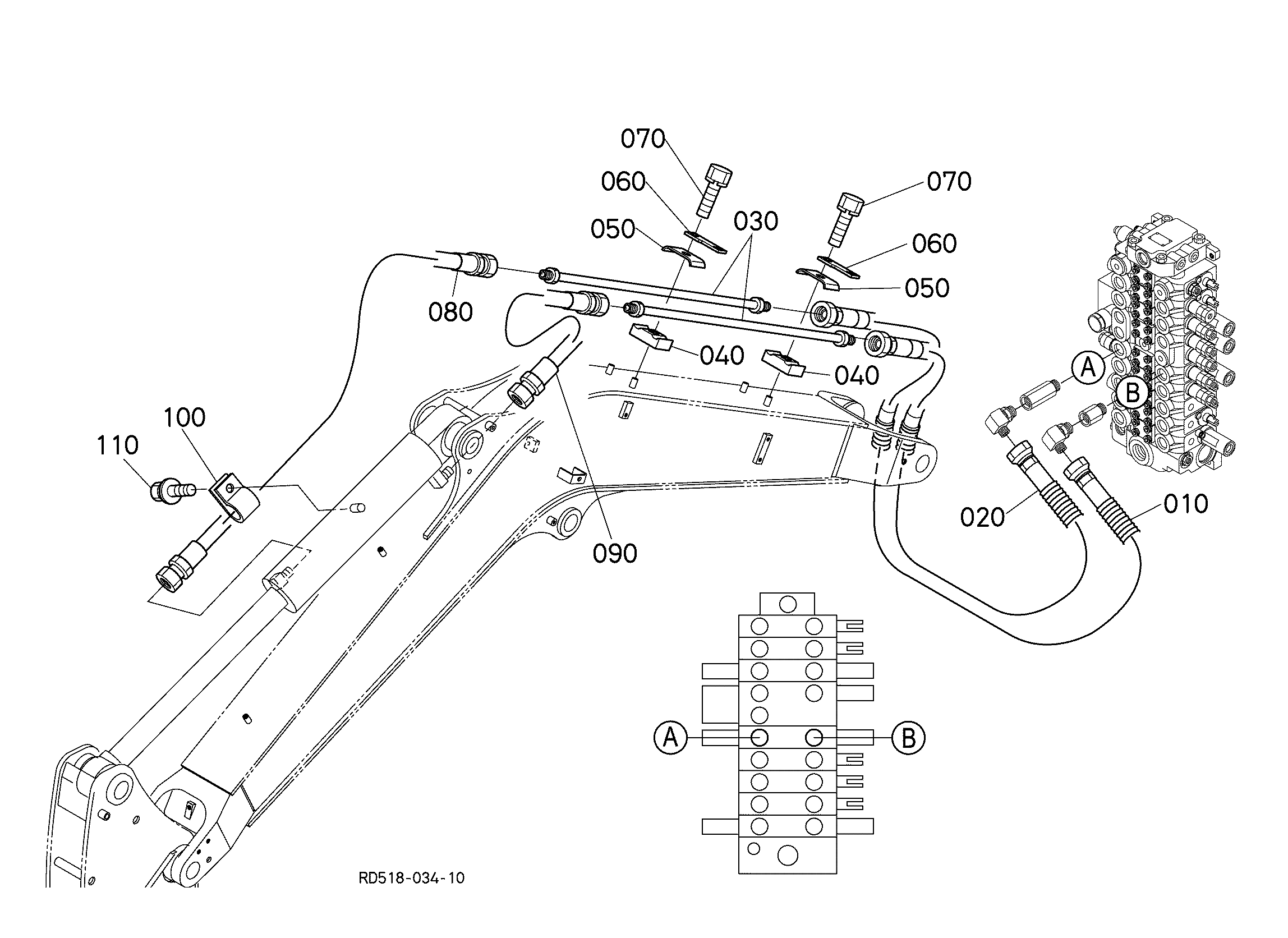

Kubota KX161-3 E50000 OIL PIPING (BUCKET) Parts Diagram
Exploded-view parts diagram "E50000 OIL PIPING (BUCKET)" for the Kubota KX161-3. 10 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | HOSE, HYDRAULIC RD519-64150 | 1 | $258.28 | |||
| 020 | HOSE, HYDRAULIC RD519-64160 | 1 | $250.37 | |||
| 030 | PIPE, HYDRAULIC RD518-64260 RD518-64262 | 1 | $347.73 | |||
| 040 | CLAMP 4, FRONT RD411-64290 | 1 | $9.88 | |||
| 050 | CLAMP 7 68318-68760 | 1 | $5.52 | |||
| 060 | Bolt 01133-61035 01133-51035 | 1 | $2.77 | |||
| 070 | HOSE, HYDRAULIC RD518-64810 RD511-64810 | 1 | $287.92 | |||
| 080 | HOSE, HYDRAULIC RD518-64820 | 1 | $388.72 | |||
| 090 | CLAMP, HOSE RC411-64360 | 1 | $30.93 | |||
| 100 | Bolt Fastener 01125-60816 01125-70816 | 1 | $0.99 | |||
Showing 1 to 10 of 10 parts
