Scroll to zoom Click a part # to view details

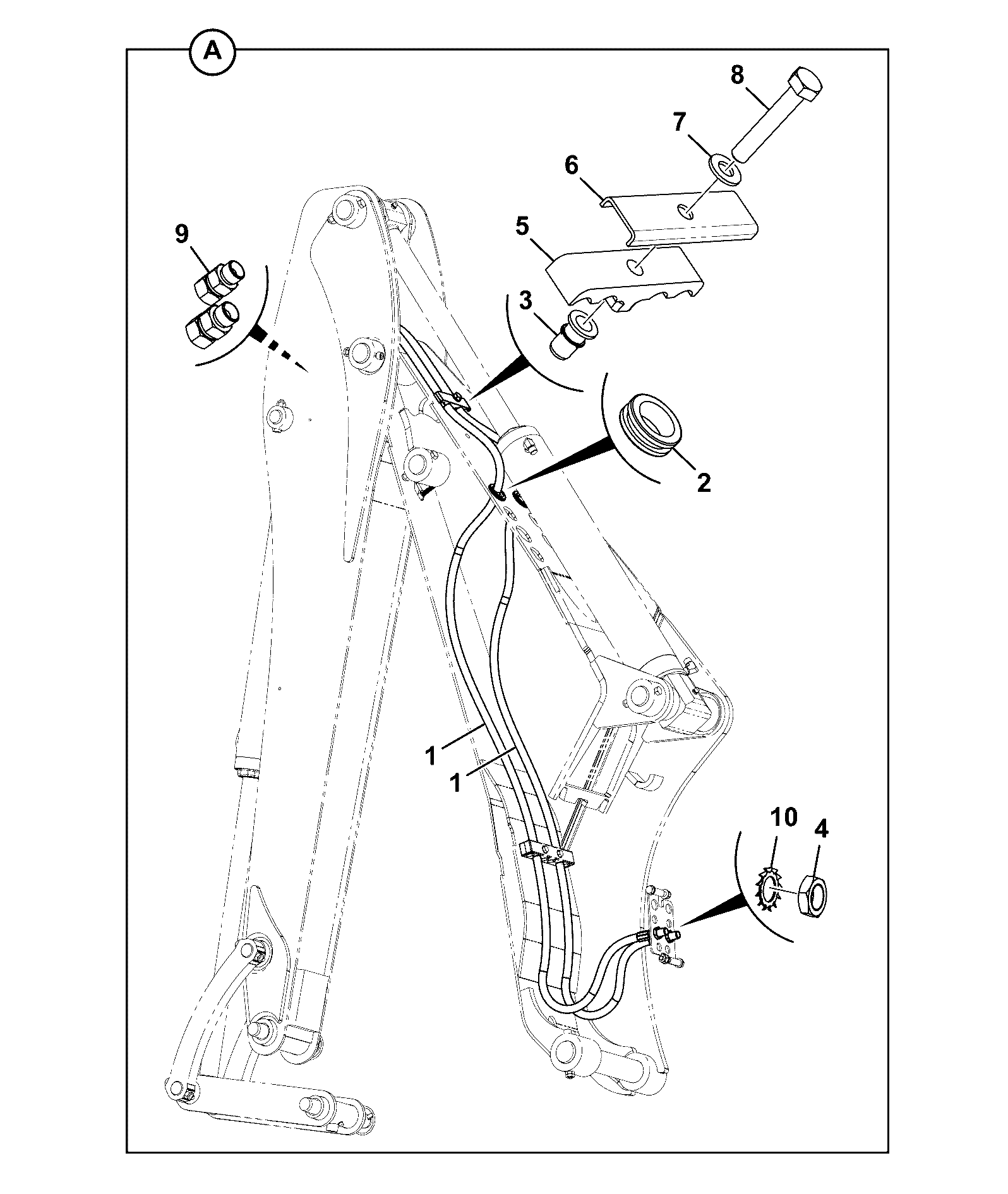

| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | WA HMR BOOM PIPE RETURN 1 400/F8744 | 1 | $405.13 | |||
| 2 | WA DIPPER PIPE RETURN FIX 400/V3116 | 1 | $304.07 | |||
| 3 | RIVET NUT M10 826/01249 | 1 | $8.20 | |||
| 4 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.23 | |||
| 5 | SET SCREW M10x35 1315/0409Z | 1 | $8.37 | |||
| 6 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.65 | |||
| 7 | RIVET NUT M10 826/01617 | 1 | $34.36 | |||
| 8 | ABI HOSE 5/8 BSP HP 940A SLEEVE 332/H4320 | 1 | $103.50 | |||
| 9 | WASHER 7/8" INT LOCK 1418/0018Z | 1 | $5.34 | |||
| 10 | (P) BACK NUT 5/8 BSP 1356/0205Z | 1 | $12.20 | |||
| 11 | ABI HOSE 5/8 BSP HP 660A 400/H2728 | 1 | $85.43 | |||
| 12 | QRC 12 FEMALE - 12 SAE 45/920047 | 1 | $194.17 | |||
| 13 | DUST CAP - QRC A13 RED 45/908401 | 1 | $3.85 | |||
Showing 1 to 13 of 13 parts
Related Assemblies
-
DIAG-E140-200-1-394719 E140-200-1 HYDRAULIC CIRCUITS EXCAVATOR END HAMMER FEED 10' FIXED DIPPER, 3CX COMPACT
View Diagram -
DIAG-E140-230-1-394719 E140-230-1 HYDRAULIC CIRCUITS EXCAVATOR END VALVE TO KINGPOST, EXTENDING DIPPER WITH HAMMER, 3CX COMPACT
View Diagram -
DIAG-E140-195-1-394719 E140-195-1 HYDRAULIC CIRCUITS EXCAVATOR END KINGPOST TO BUCKET RAM, 10'
View Diagram
