Scroll to zoom Click a part # to view details

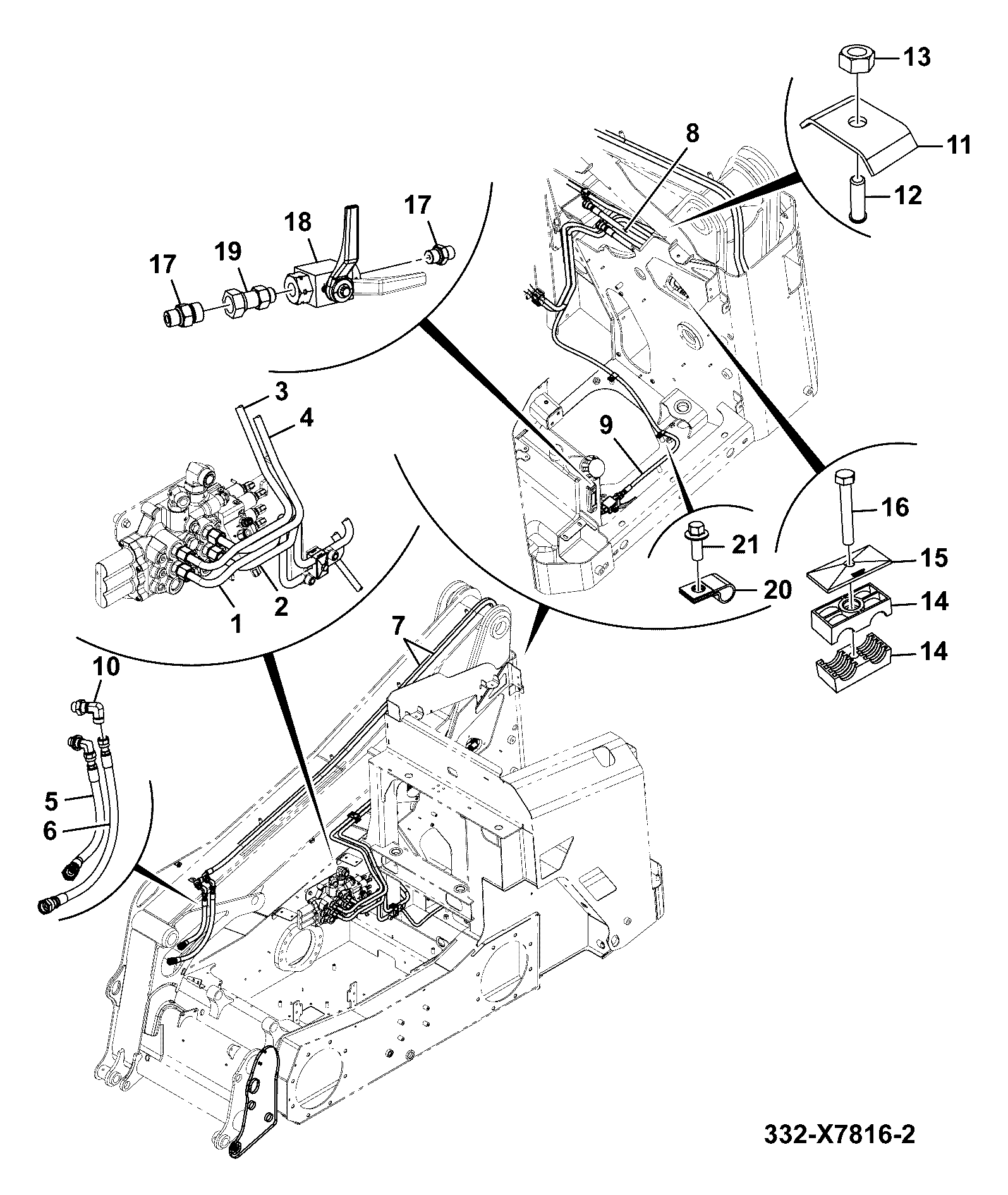

| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | TUBE ASSY - 3A RL HF LP T4 332/X9635 | 1 | $626.72 | |||
| 2 | TUBE ASSY - 3B RL HF LP 332/X8747 | 1 | $460.51 | |||
| 3 | HOSE -06 ORFS LP 3250mm B 332/X8760 | 1 | $284.52 | |||
| 4 | HOSE -06 ORFS LP 1700mm B 332/X7855 | 1 | $186.76 | |||
| 5 | HOSE -12 ORFS HP 3250mm B 332/X8756 | 1 | $1,034.98 | |||
| 6 | MANIFOLD - AUX COUPLERS 332/X6006 | 1 | $646.25 | |||
| 7 | ADAPTOR ORFS M -16/SAE ORB -12 1751/1216 | 1 | $17.94 | |||
| 8 | WA PLATE-LP RL AUX BLUKHEAD 332/X5660 | 1 | $35.40 | |||
| 9 | PIPE CLAMP TWIN -16 332/X1895 | 1 | $15.27 | |||
| 10 | CLAMP-TWIN COVER PLATE 332/X1906 | 1 | $1.08 | |||
| 11 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.20 | |||
| 12 | BOLT M8 x 65 G8.8 1315/3315Z | 1 | $4.41 | |||
| 13 | NUT M_8 STD PLAIN 1370/0201Z 1370/0201D | 1 | $1.07 | |||
| 14 | BOLT M_8 L-_30mm(KANBAN) 1317/3308Z | 1 | $5.34 | |||
| 15 | HOSE CLAMP - LPRL HF 332/X5656 | 1 | $21.56 | |||
| 16 | HOSE BRACKET 332/X5652 | 1 | $5.71 | |||
| 17 | Bolt 1316/3315Z | 1 | $2.59 | |||
| 18 | ADA ORFS M-06/M-06 BULKHEAD 90 1707/0606 | 1 | $16.01 | |||
| 19 | ADA ORFS M-12/M-12 BULKHEAD 90 1707/1212 | 1 | $16.80 | |||
| 20 | P-CLIP 18mm 332/X8091 | 1 | $2.78 | |||
| 21 | FLANGED BOLT M8x20(KANBAN) (BR3) 1317/3305Z | 1 | $0.98 | |||
| 22 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $0.26 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-
DIAG-E120-110-1-395243 E120-110-1 HYDRAULIC CIRCUITS LOADER END AUXILIARY LOW FLOW,RADIAL LIFT,TIER 4
View Diagram -
DIAG-E120-160-1-395243 E120-160-1 HYDRAULIC CIRCUITS LOADER END RADIAL LIFT STANDARD,TIER 4
View Diagram -

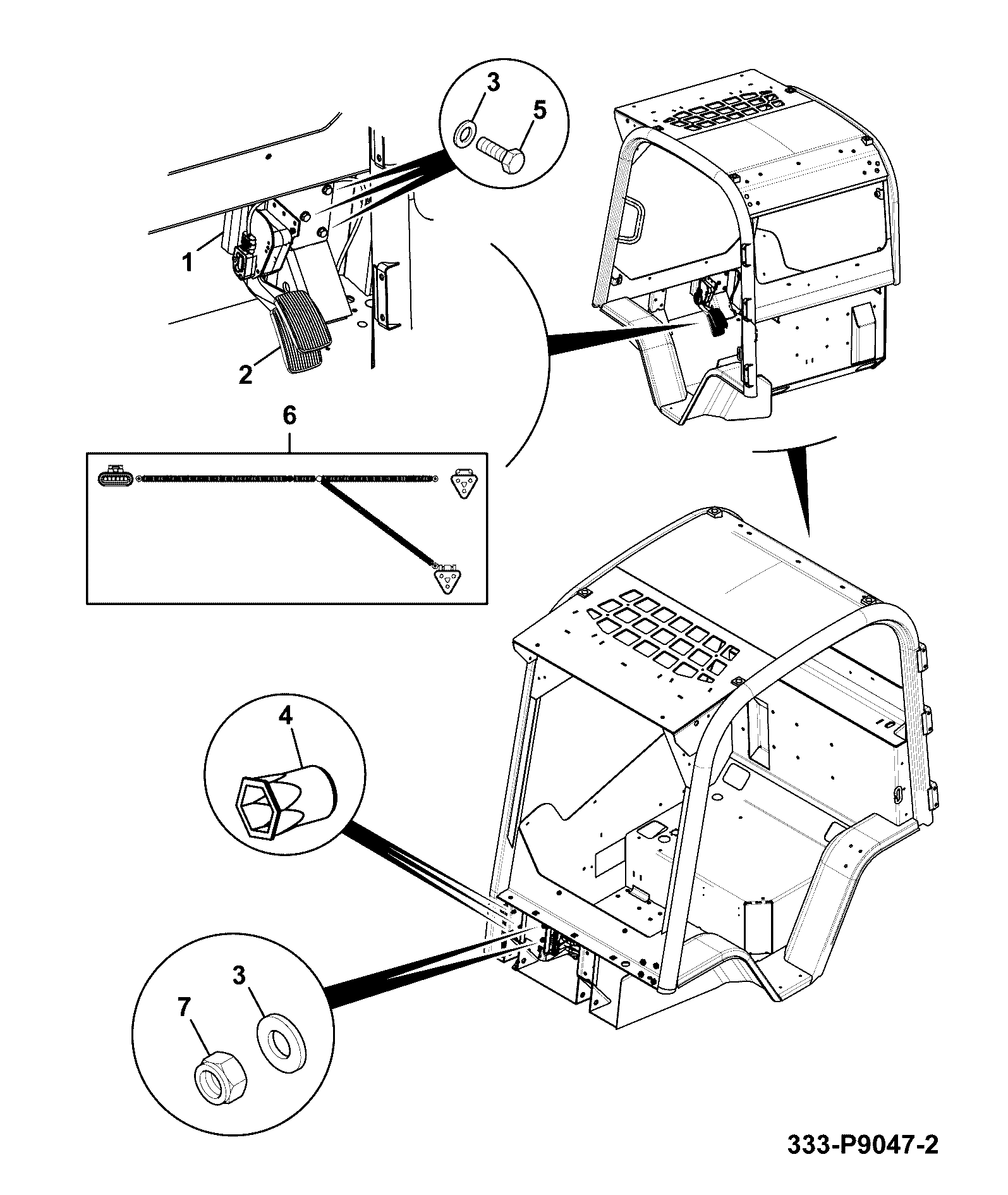

DIAG-D210-25-1-395243 D210-25-1 THROTTLE CONTROL FOOT PEDALS ASSEMBLY
View Diagram
