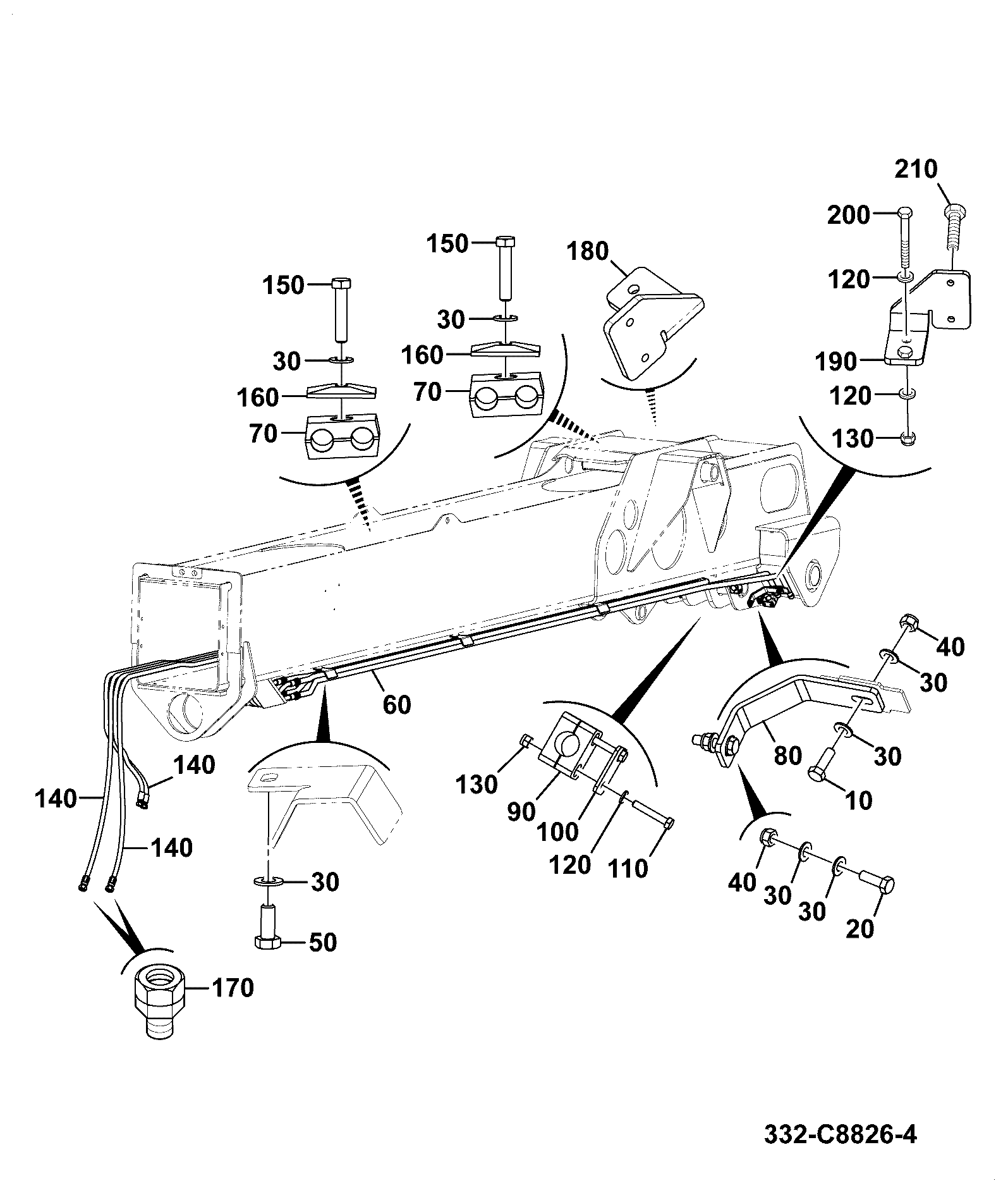

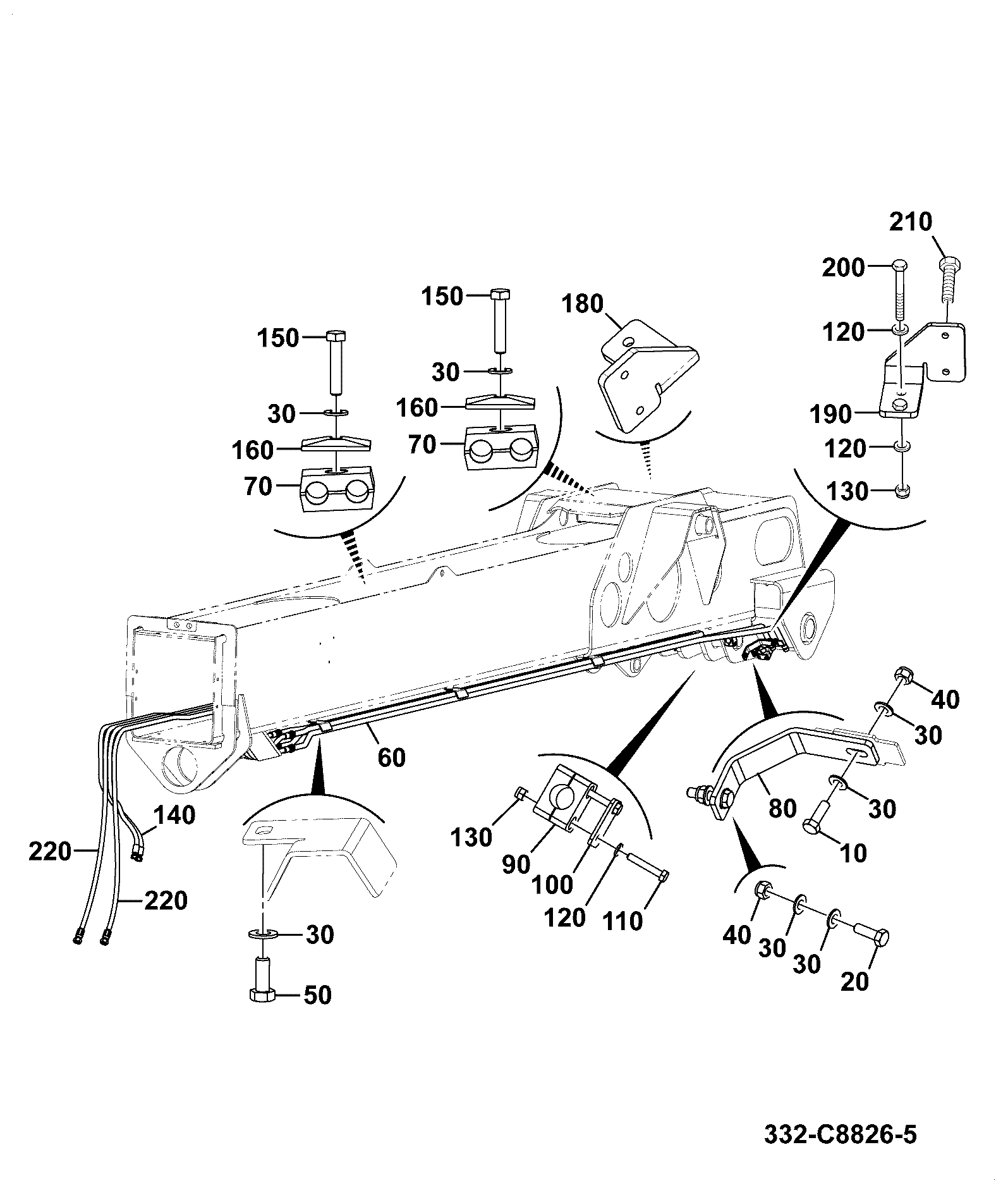

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 30 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 70 | TWO HOSE CLAMP (1EA = 2 1/2) 333/H2871 | 1 | $6.18 | |||
| 80 | HOSE - 06 BSP HP 4100mm A 333/D8849 | 1 | $197.71 | |||
| 90 | ABI PIPE CLAMP DIA 23 821/00253 | 1 | $27.87 | |||
| 100 | CLAMP PLATE 332/C2625 | 1 | $10.34 | |||
| 110 | BOLT M6x60 (P785) 1315/3214Z | 1 | $2.00 | |||
| 120 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.17 | |||
| 130 | NUT M6 STD SELF LOCK(KANBAN) 1370/0103Z | 1 | $0.80 | |||
| 140 | HOSE - 06 BSP HP 11200mm A 333/H7268 | 1 | $468.27 | |||
| 150 | BOLT M8x35 1315/3309Z | 1 | $1.97 | |||
| 160 | CLAMP COVER PLATE 821/00335 | 1 | $8.08 | |||
| 210 | (W) (P) BOLT M6x50 1315/3212Z | 1 | $0.58 | |||
| 220 | HOSE -06 BSP HP 11450 mm A 334/P7864 | 1 | $579.88 | |||
| 230 | TWIN CLAMP MOULDING 821/00347 | 1 | $31.20 | |||
| 250 | BULKHEAD CONNECTOR 816/90046 | 1 | $32.53 | |||
| 260 | WA BULKHEAD MTG PLATE 333/F4826 | 1 | $108.70 | |||
| 270 | SET SCREW M10x20 1315/0405Z | 1 | $0.00 | |||
| 280 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 290 | PRESSING PIPE MOUNT 333/D9659 | 1 | $66.30 | |||
| 300 | (W) SET SCREW M8x40 1315/0310Z | 1 | $0.00 | |||
| 310 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $6.63 | |||
| 320 | BOLT M8x60 1315/3314Z | 1 | $2.86 | |||
| 330 | BOLT M8x75 1315/3317Z | 1 | $3.61 | |||
| 340 | PLATE BULKHEAD RETENTION 333/C6113 | 1 | $24.80 | |||
| 350 | SET-SCREW M_6 L-30mm 1315/0208Z | 1 | $0.33 | |||
| 360 | HOSE CLAMP SUPPORT 334/C5870 | 1 | $18.43 | |||
Showing 1 to 26 of 26 parts
Related Assemblies
-
DIAG-E120-1-5-400273 E120-1-5 HYDRAULIC CIRCUITS LOADER END PIPEWORK UNDER BOOM
View Diagram -
DIAG-E120-15-1-400273 E120-15-1 HYDRAULIC CIRCUITS LOADER END CIRCUIT NEUTRAL
View Diagram -
DIAG-E120-1-1-400273 E120-1-1 HYDRAULIC CIRCUITS LOADER END PIPEWORK UNDER BOOM
View Diagram
