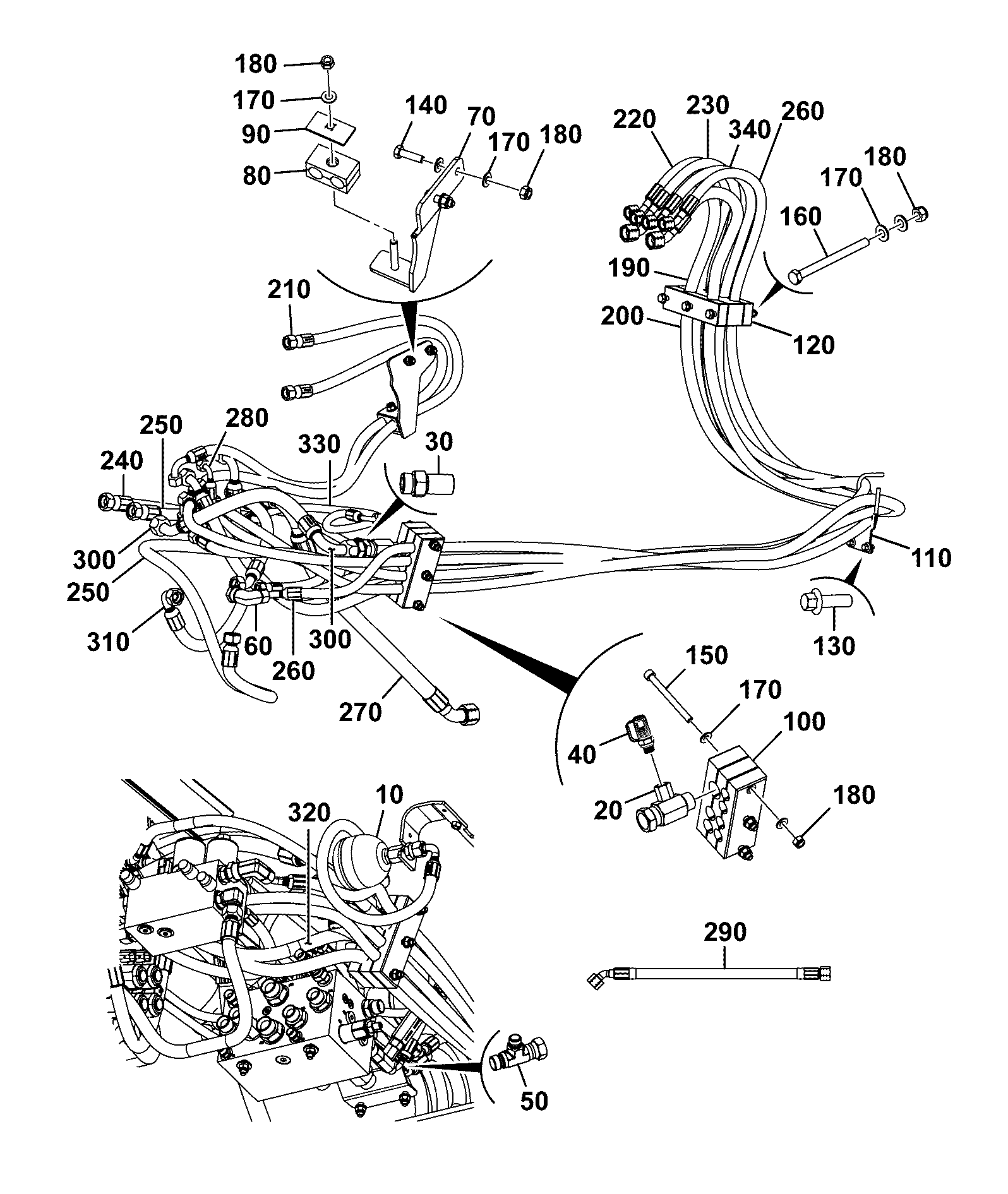

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | HOSE GUIDE WA 332/W6985 | 1 | $186.98 | |||
| 2 | ABI BOOM HOSE CLAMP 334/S7528 | 1 | $59.37 | |||
| 3 | BOOM PIPE ABI 335/G9470 | 1 | $2,130.27 | |||
| 4 | HOSE-3/8 BSP x 2830 MM LENGTH 332/S8930 | 1 | $179.26 | |||
| 6 | HOSE-1/2 BSP x 2975 MM LENGTH 332/S9568 | 1 | $245.79 | |||
| 7 | M8 x 16 CSNK SOCKET SCREW 826/11651 | 1 | $5.00 | |||
| 8 | M6 X 12 CSK PATCH (N) 332/V1973 | 1 | $5.10 | |||
| 9 | WEAR PAD 332/V8660 | 1 | $25.34 | |||
| 10 | BLANKING PLATE 332/S8852 | 1 | $16.72 | |||
| 11 | SET SCREW M8 x 35 NYLONPATCH G8. 1318/0309D | 1 | $13.36 | |||
| 12 | BACK NUT 3/8 BSP (3CX COMPACT) 1356/0203Z | 1 | $4.41 | |||
| 13 | (W) (P) ADAPTOR BULKHEAD (M/M) 816/10023 816/90057 | 1 | $8.37 | |||
| 14 | M8X16 BUTTON HD SCREW 826/10980 | 1 | $5.55 | |||
| 15 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 16 | NUT M8 STD SELF LOCK 1370/0203D | 1 | $6.15 | |||
| 17 | SET-SCREW M_8 L-_25mm 1315/0307D | 1 | $0.22 | |||
| 18 | CABLE TIE - BLACK 300mm 121/77603 | 1 | $0.45 | |||
| 19 | NUT BSP 1/2"HEX 1356/0104Z | 1 | $44.50 | |||
| 20 | SCREW 1318/0310D | 1 | $7.65 | |||
| 21 | P-CLIP - 13mm 821/10087 | 1 | $12.69 | |||
| 22 | SET-SCREW M_6 L-_20mm 1315/0205D | 1 | $0.00 | |||
| 23 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.17 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-
DIAG-E100-1-1-400508 E100-1-1 HYDRAULIC CIRCUIT INSTALLATION ASSEMBLIES SERVICE HOSES
View Diagram -
DIAG-E120-5-1-400508 E120-5-1 HYDRAULIC CIRCUITS LOADER END LOADER LIFT INNER BOOM
View Diagram -
DIAG-E190-1-1-400508 E190-1-1 OTHER HYDRAULIC CIRCUITS CLAMP HOSE
View Diagram
