Scroll to zoom Click a part # to view details

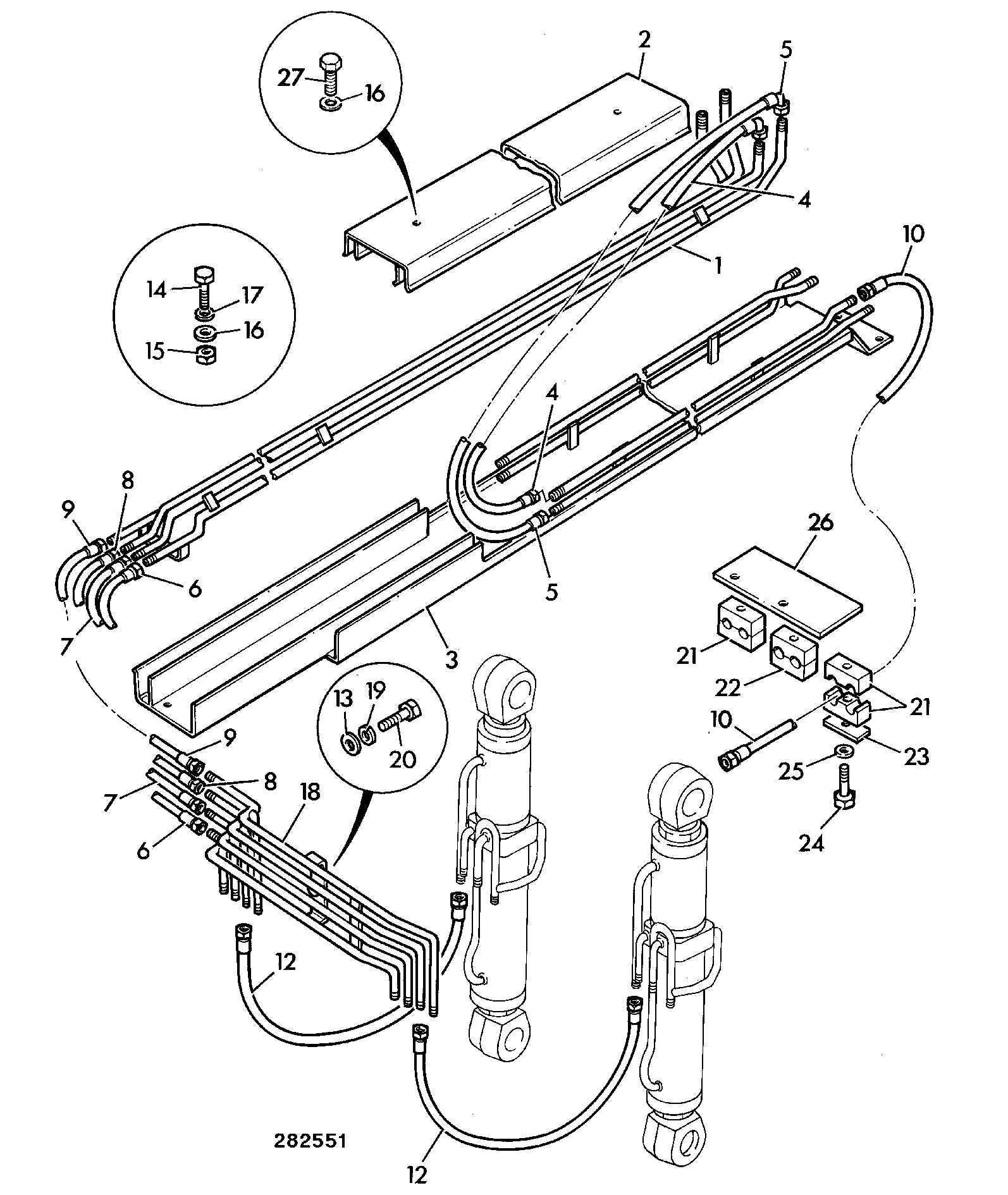

| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | PIPE 335/01825 | 1 | $959.62 | |||
| 1 | Pipe assembly 335/04038 | 1 | $1,428.61 | |||
| 2 | TRAY TOP HOSE 295/10198 | 1 | $282.60 | |||
| 3 | TRAY -HOSE 335/04033 | 1 | $1,260.87 | |||
| 3 | TRAY BOTTOM HOSE 295/10199 | 1 | $1,683.89 | |||
| 4 | HOSE 1/4BSP 1370mm 611/72006 | 1 | $185.84 | |||
| 5 | HOSE 1/4BSP 1230mm 611/72007 | 1 | $172.67 | |||
| 6 | HOSE 1/4" X 200MM 611/30500 | 1 | $77.74 | |||
| 7 | HOSE 1/4" X 225MM 611/30600 | 1 | $78.29 | |||
| 10 | HOSE 1/4BSP 575mm 611/05100 | 1 | $115.91 | |||
| 12 | HOSE 611/27300 | 1 | $56.31 | |||
| 12 | HOSE 1/4BSP 390mm 611/80073 | 1 | $76.92 | |||
| 13 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 14 | SET-SCREW M10 L-_25mm 1315/0407 1315/0407Z | 1 | $5.34 | |||
| 15 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.00 | |||
| 16 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 18 | Pipe assembly fron 335/04037 | 1 | $1,123.93 | |||
| 18 | WA PIPE 335/06856 | 1 | $834.66 | |||
| 20 | SET SCREW M8x30(KANBAN) 1315/0308Z | 1 | $2.17 | |||
| 21 | TWO HOSE CLAMP T4F (PAIR) 821/00234 | 1 | $13.26 | |||
| 22 | TWIN CLAMP MOULDING 821/00347 | 1 | $31.20 | |||
| 23 | COVER PLATE and bolt 821/00169 821/00169A | 1 | $1.92 | |||
| 24 | HEX.BOLT M8x55 LG (R) 1315/3313D | 1 | $12.95 | |||
| 24 | NUT M8 STD SELF LOCK 1370/0203D | 1 | $6.15 | |||
| 24 | SET SCREW M8x35(KANBAN) 1315/0309Z | 1 | $2.57 | |||
| 25 | WASHER M_8 SPRING 1425/0007Z | 1 | $1.22 | |||
| 26 | PLATE HOSE CLAMP 295/10121 | 1 | $51.92 | |||
| 27 | BUTTON HD.SCREW.M10X25 LG 826/01616 | 1 | $4.05 | |||
Showing 1 to 28 of 28 parts
Related Assemblies
-
DIAG-E1-7-1-397166 E1-7-1 CIRCUIT BOOM
View Diagram -
DIAG-E1-7-4-397166 E1-7-4 CIRCUIT BOOM,SIDESHIFT 4 SPOOL & 5 SPOOL WITH SIDE TRAY
View Diagram -

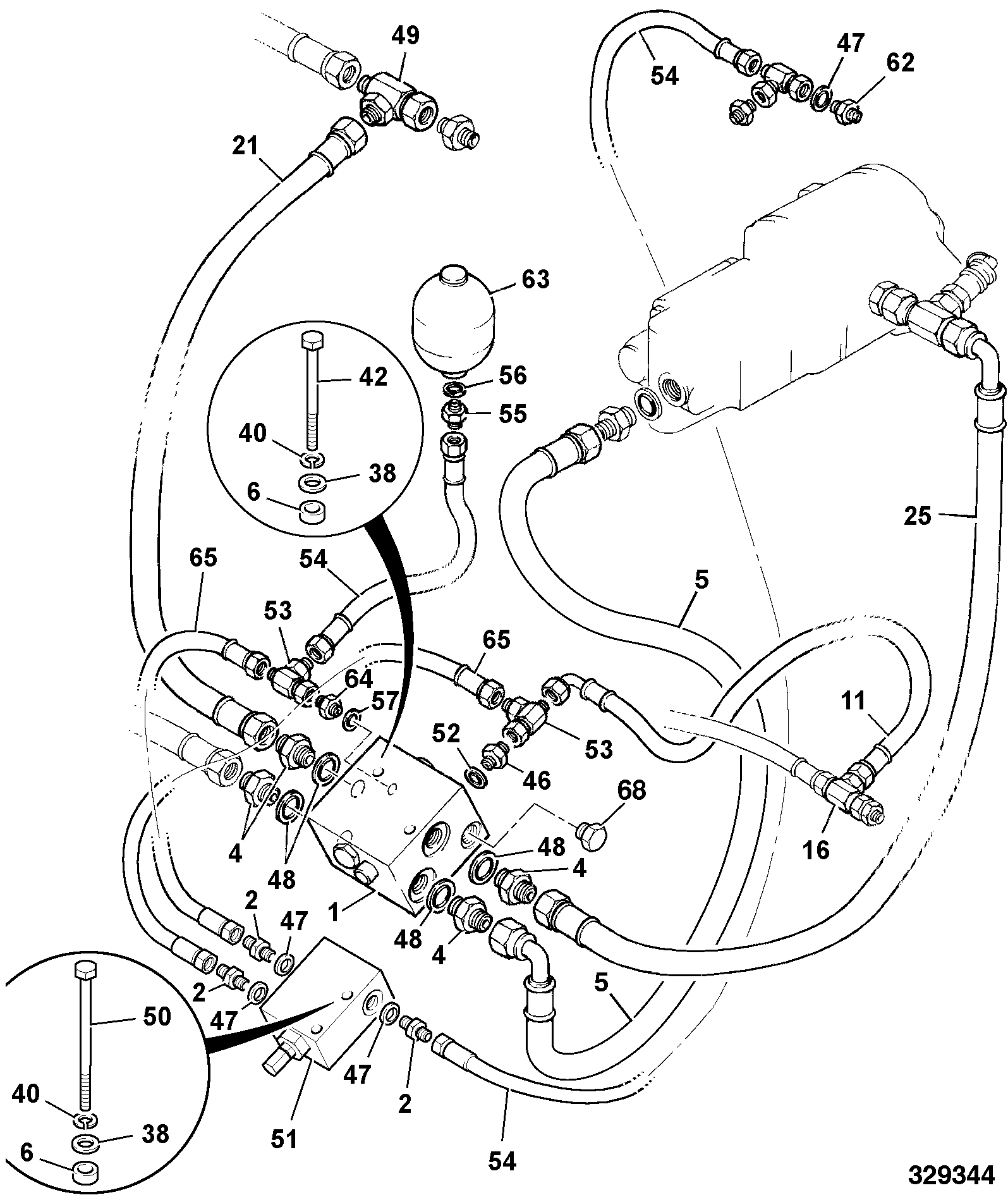

DIAG-E1-6-3-397166 E1-6-3 CIRCUIT, UNLOADER IT & TCR
View Diagram
