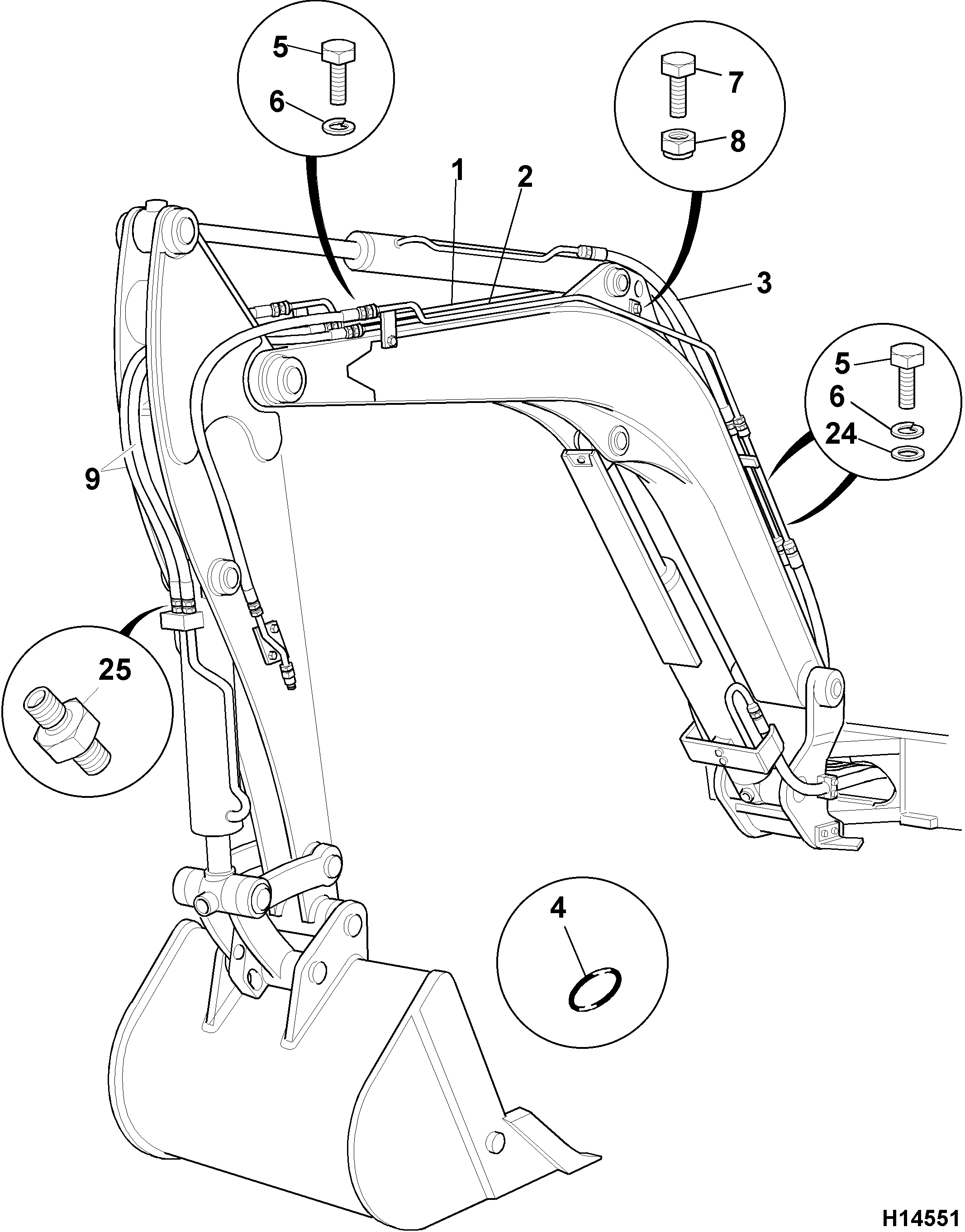

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | PIPE AUXILIARY RETURN 232/03000 | 1 | $704.09 | |||
| 2 | PIPE -AUX FEED 232/03100 | 1 | $615.44 | |||
| 3 | SET-SCREW M10 L-_25mm 1315/0407 1315/0407Z | 1 | $5.34 | |||
| 6 | COUPLING QR MALE F9 - 1/2BSP 45/910500 | 1 | $78.76 | |||
| 7 | WASHER BONDED 1" BSP 1406/0021 | 1 | $3.24 | |||
| 8 | WASHER 1406/0018 | 1 | $4.09 | |||
| 9 | HOSE 744/00900 | 1 | $167.46 | |||
| 9 | HOSE 744/01000 | 1 | $112.03 | |||
| 9 | HOSE FEED 744/01600 | 1 | $131.15 | |||
| 10 | HOSE 774/00100 | 1 | $104.60 | |||
| 10 | HOSE 774/00200 | 1 | $278.74 | |||
| 10 | HOSE RETURN 774/00300 | 1 | $160.98 | |||
| 11 | O RING BS016 NBR90 2401/0607 | 1 | $0.62 | |||
| 12 | O RING 2401/0608 | 1 | $1.39 | |||
| 13 | PIPE AUXILIARY FEE 232/66900 | 1 | $567.21 | |||
| 13 | PIPE FEED 237/00300 | 1 | $1,000.21 | |||
| 14 | PIPE AUXILIARY RET 232/67000 | 1 | $447.92 | |||
| 15 | SET SCREW M10x20 1315/0405Z | 1 | $0.00 | |||
| 16 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 17 | SET SCREW M8x16 1315/0303Z | 1 | $2.03 | |||
| 18 | SPRING WASHER M8 823/00415Z | 1 | $0.30 | |||
| 19 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-
DIAG-E1-6-1-397923 E1-6-1 CIRCUIT, EXCAVATOR
View Diagram -
DIAG-E1-8-1-397923 E1-8-1 CIRCUIT AUX. SINGLE ACTING
View Diagram -

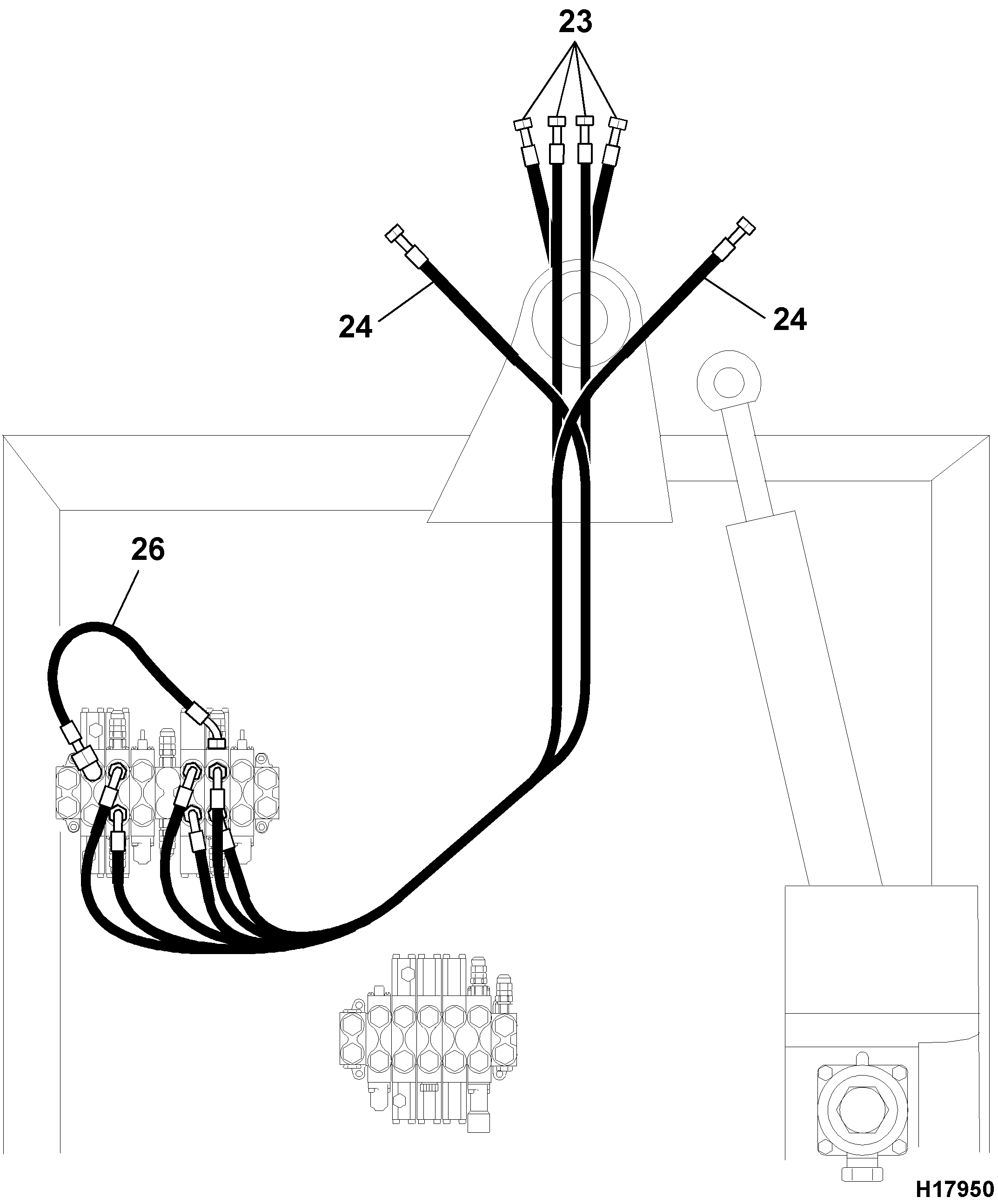

DIAG-E1-5-1-397923-12044868 E1-5-1 CIRCUIT, EXCAVATOR - MAINFRAME
View Diagram
