Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | WA LIFT RAM PIPEWO 268/00147 335/08586 | 1 | $832.57 | |||
| 2 | WA SHOVEL RAM PIPE 268/00148 335/08587 | 1 | $566.38 | |||
| 3 | HOSE 3/4BSP 1020mm 615/01200 | 1 | $425.30 | |||
| 4 | HOSE 615/80031 | 1 | $79.59 | |||
| 5 | HOSE 209/71200 | 1 | $0.00 | |||
| 6 | RIVET NUT M10 826/01249 | 1 | $8.20 | |||
| 7 | SET SCREW M10x40 1315/0410Z | 1 | $2.26 | |||
| 8 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 9 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.00 | |||
| 10 | HOSE 3/4BSP 1600mm 615/29100 | 1 | $127.41 | |||
| 16 | CLAMP BODY (1 HALF = 1EA) 821/00442 | 1 | $25.26 | |||
| 17 | COVER PLATE 821/00443 | 1 | $8.29 | |||
| 18 | BOLT M8x70 1315/3316Z | 1 | $2.18 | |||
| 19 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 20 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $6.63 | |||
Showing 1 to 15 of 15 parts
Related Assemblies
-
DIAG-E1-4-1-404578 E1-4-1 HOSE AND PIPEWORK LOADER VALVE
View Diagram -
DIAG-E1-6-1-404578-15604127 E1-6-1 OIL COOLER INSTALLATION
View Diagram -

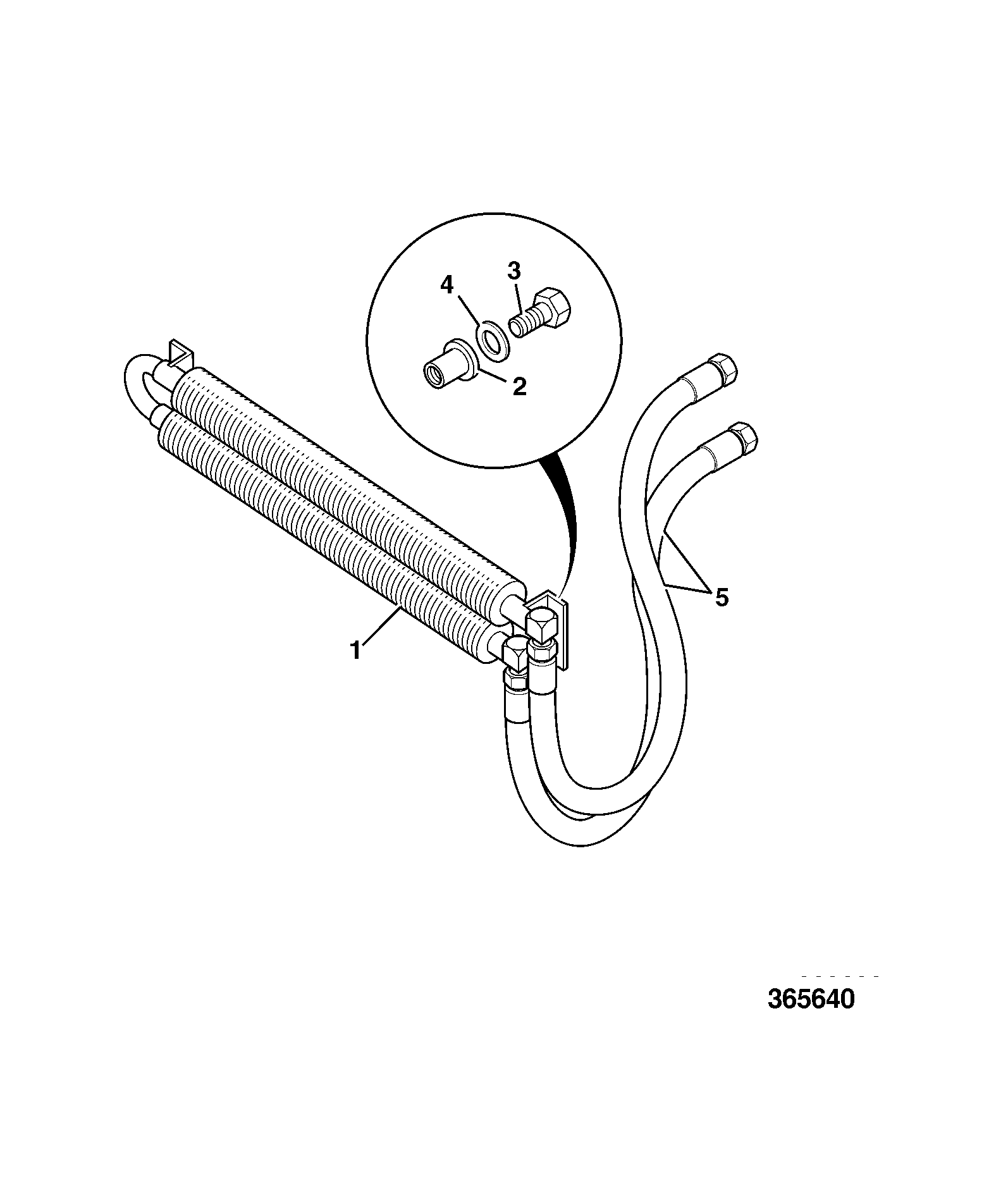

DIAG-E1-8-1-404578-15604130 E1-8-1 HOSE AND PIPEWORK HYDRAULIC OIL COOLER
