Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | DIVERTER VALVE 25/970600 | 1 | $559.55 | |||
| 2 | MOUNTING DIVERTER 123/06595 | 1 | $95.16 | |||
| 3 | BOLT M8x60 1315/3314Z | 1 | $2.86 | |||
| 4 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.00 | |||
| 5 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $6.63 | |||
| 6 | HOSE 3/4BSP 780mm 615/27500 | 1 | $109.79 | |||
| 6 | HOSE 3/4BSP 780mm 629/80038 | 1 | $109.69 | |||
| 7 | ADAPTOR 3WAY M/F/M 816/50021 | 1 | $138.52 | |||
| 8 | CARTRIDGE ARV 25/610400 | 1 | $138.10 | |||
| 14 | SEQUENCE VALVE 25/981700 | 1 | $486.19 | |||
| 16 | O-RING 2401/0508 | 1 | $3.28 | |||
| 19 | ADAPTOR 816/17136 | 1 | $20.97 | |||
| 20 | 'O' RING (P564) 2401/0507 | 1 | $1.46 | |||
| 21 | PLUG 7/8UNF O RING BOSS 1745/0004 | 1 | $4.38 | |||
Showing 1 to 14 of 14 parts
Related Assemblies
-

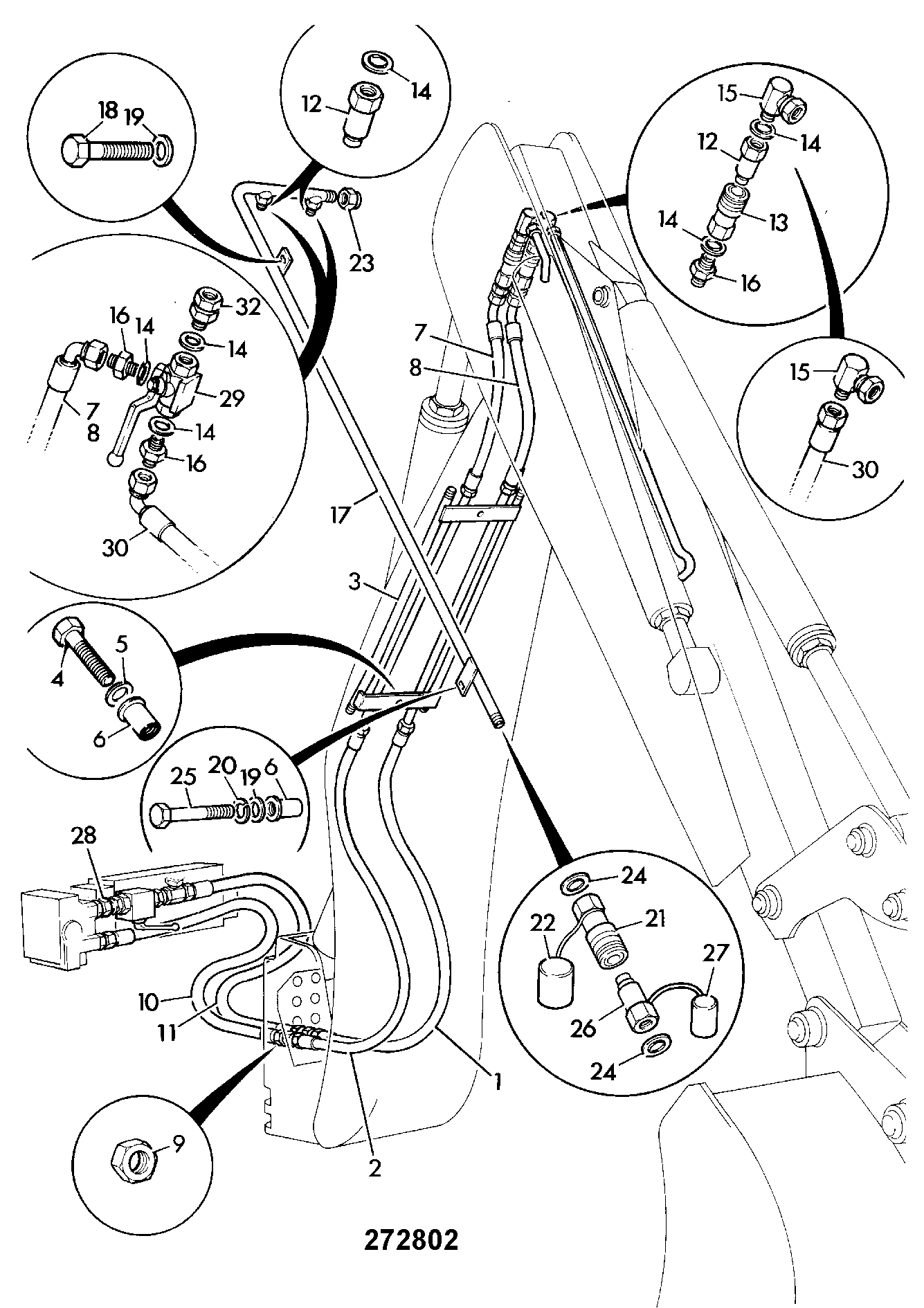

DIAG-E1-21-1-395106-11194218 E1-21-1 CIRCUIT, AUXILIARY EXTENSION RAM BREAKER FEED EXTRADIG DIPPER 1400 G.PUMP
View Diagram -
DIAG-E1-26-1-395106 E1-26-1 CIRCUIT, H.B.P VALVE DIPPER RAM
View Diagram -
DIAG-E1-27-1-395106 E1-27-1 CIRCUIT, H.B.P VALVE BOOM RAM
View Diagram
