Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | Motor fan drive 20/925827 | 1 | $1,511.66 | |||
| 2 | BOLT M10x130 1315/3423Z | 1 | $5.96 | |||
| 3 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.65 | |||
| 4 | ADAPTOR G1/2A X 7/8 SAE (P564) 1620/2055 | 1 | $4.51 | |||
| 4A | 'O' RING (P564) 2401/0507 | 1 | $1.46 | |||
| 5 | ADAPTOR G1/4A-9/16UNF (M) 1620/0002 1620/2051 | 1 | $5.41 | |||
| 5A | O-RING 2401/0505 | 1 | $2.54 | |||
| 6 | HOSE GUIDE 331/50251 | 1 | $8.70 | |||
| 7 | SET-SCREW M_6 L-_20mm(KANBAN) 1315/0205Z | 1 | $0.65 | |||
| 8 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.42 | |||
| 9 | NUT M6 STD SELF LOCK(KANBAN) 1370/0103Z | 1 | $1.43 | |||
| 10 | CLAMP (1EA = 2 HALF) 821/00285 | 1 | $34.86 | |||
| 11 | (W) (P) CLAMP:-PIPE/HOSE 821/00503 | 1 | $2.93 | |||
| 12 | CL2 BSP ADAPTOR 816/90284 | 1 | $46.32 | |||
| 13 | WA HARNESS TIE PLATE SILVER 264/36400 | 1 | $26.07 | |||
| 14 | Tie Cable Locking (P564) 826/11445 | 1 | $0.50 | |||
| 15 | (W) BOLT M8X90 1315/3319Z | 1 | $2.78 | |||
| 15A | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.20 | |||
| 16 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $0.26 | |||
| 17 | Hose 1/2"BSP x 223 613/80236 | 1 | $224.01 | |||
| 17A | O RING 1/2 BSP 2301/0010 | 1 | $0.23 | |||
| 18 | HOSE 1/2BSP 2030mm 613/21200 | 1 | $151.26 | |||
| 19 | HOSE 613/08400 | 1 | $133.45 | |||
| 20 | HOSE 1/4" BSP 1810mm 611/30400 | 1 | $78.62 | |||
| 20A | O-RING 828/00237 | 1 | $0.20 | |||
Showing 1 to 25 of 25 parts
Related Assemblies
-
DIAG-E1-13-6-400911-13051443 E1-13-6 CIRCUIT,COOLING FAN REVERSING CRT3
View Diagram -

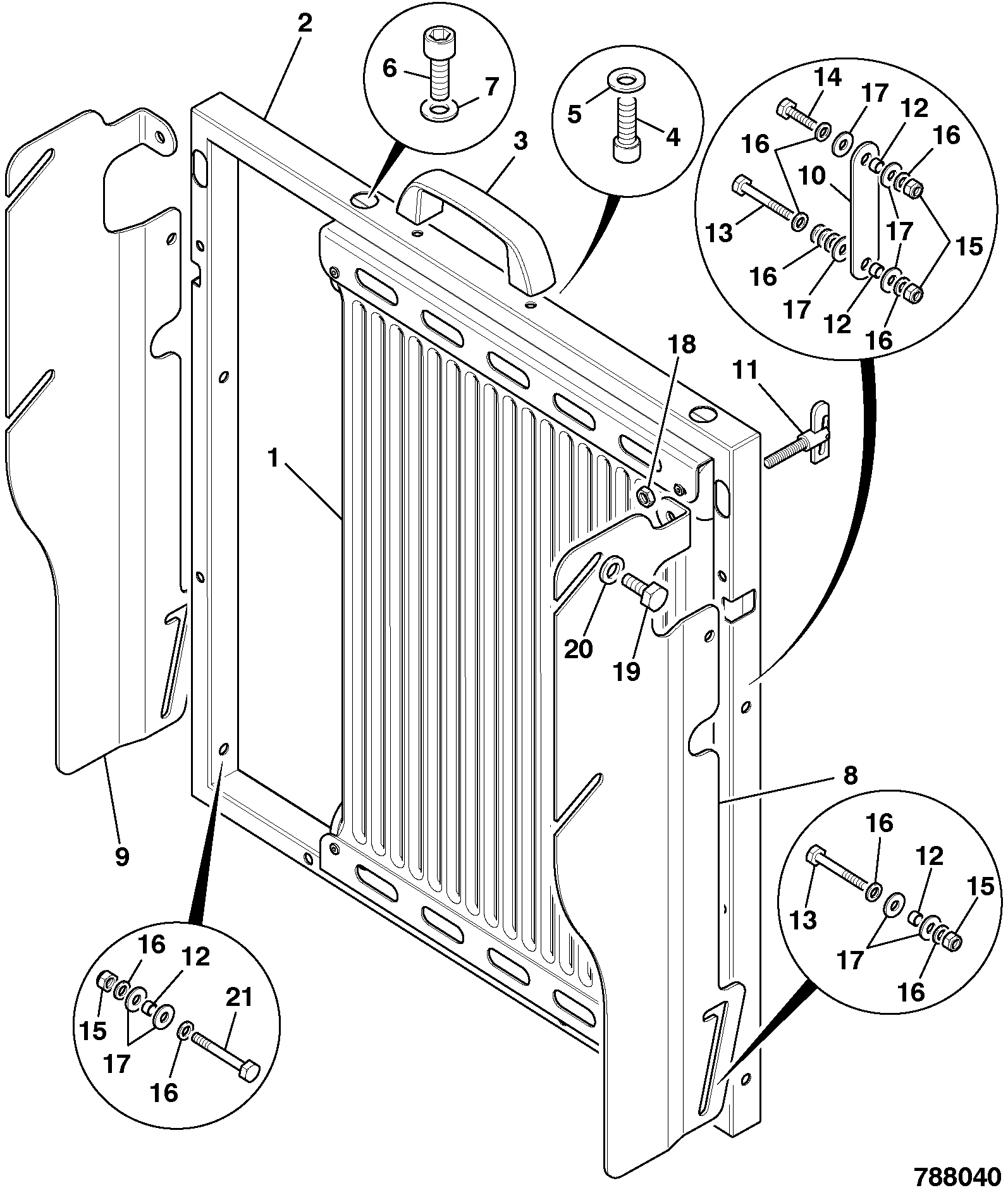

DIAG-E1-13-7-400911-13051446 E1-13-7 HYDRAULIC OIL COOLER INSTALLATION TIER 3 ELECTRONIC (CRT3)
View Diagram -

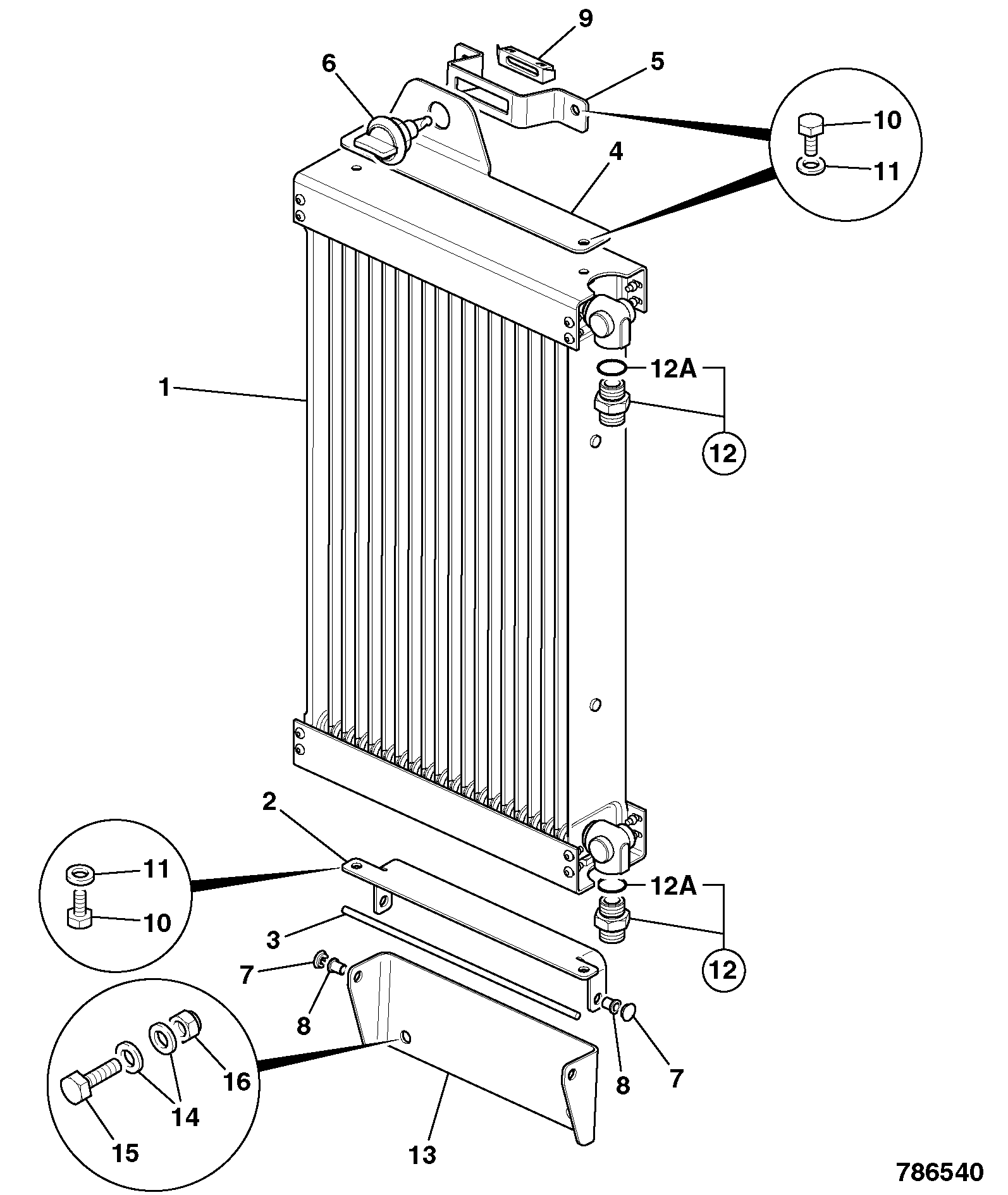

DIAG-E1-13-8-400911-13051449 E1-13-8 HYDRAULIC OIL COOLER INSTALLATION FLOWSHARE, TIER 3 ELECTRONIC (CRT3)
View Diagram
