| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | HOSE 1/2BSP 1960mm 613/80020 | 1 | $116.53 | |||
| 3 | ADAPTOR PLATE x6 331/31794 | 1 | $105.46 | |||
| 3 | SUPPORT BRACKET 331/18864 | 1 | $52.39 | |||
| 4 | BOLT M10x60 1315/3414Z | 1 | $1.95 | |||
| 5 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 6 | RIVET NUT M10 826/01249 | 1 | $8.20 | |||
| 7 | HOSE 1/2BSP 1015mm 613/23100 | 1 | $0.00 | |||
| 9 | BACK NUT 1/2"BSP 1356/0204Z | 1 | $6.20 | |||
| 10 | HOSE 1/2"BSP 1040mm 613/09203 | 1 | $226.11 | |||
| 10 | HOSE 1/2BSP 1150mm 613/80142 | 1 | $69.85 | |||
| 11 | HOSE 1/2BSP 800mm 613/36008 | 1 | $68.00 | |||
| 11 | HOSE 1/2BSP 910mm 613/80141 | 1 | $51.06 | |||
| 12 | HOSE CLAMP 123/05836 | 1 | $13.75 | |||
| 13 | CLAMP PLATE 331/14805 | 1 | $56.16 | |||
| 14 | CAP SCREW M10x40 1391/3410Z | 1 | $2.38 | |||
| 15 | HOSE 1/2BSP 980mm 629/26800 | 1 | $86.63 | |||
| 18 | ADAPTOR G1/2A X 7/8 SAE (P564) 1620/2055 | 1 | $4.51 | |||
| 19 | 'O' RING (P564) 2401/0507 | 1 | $1.46 | |||
Showing 1 to 18 of 18 parts
Related Assemblies
-

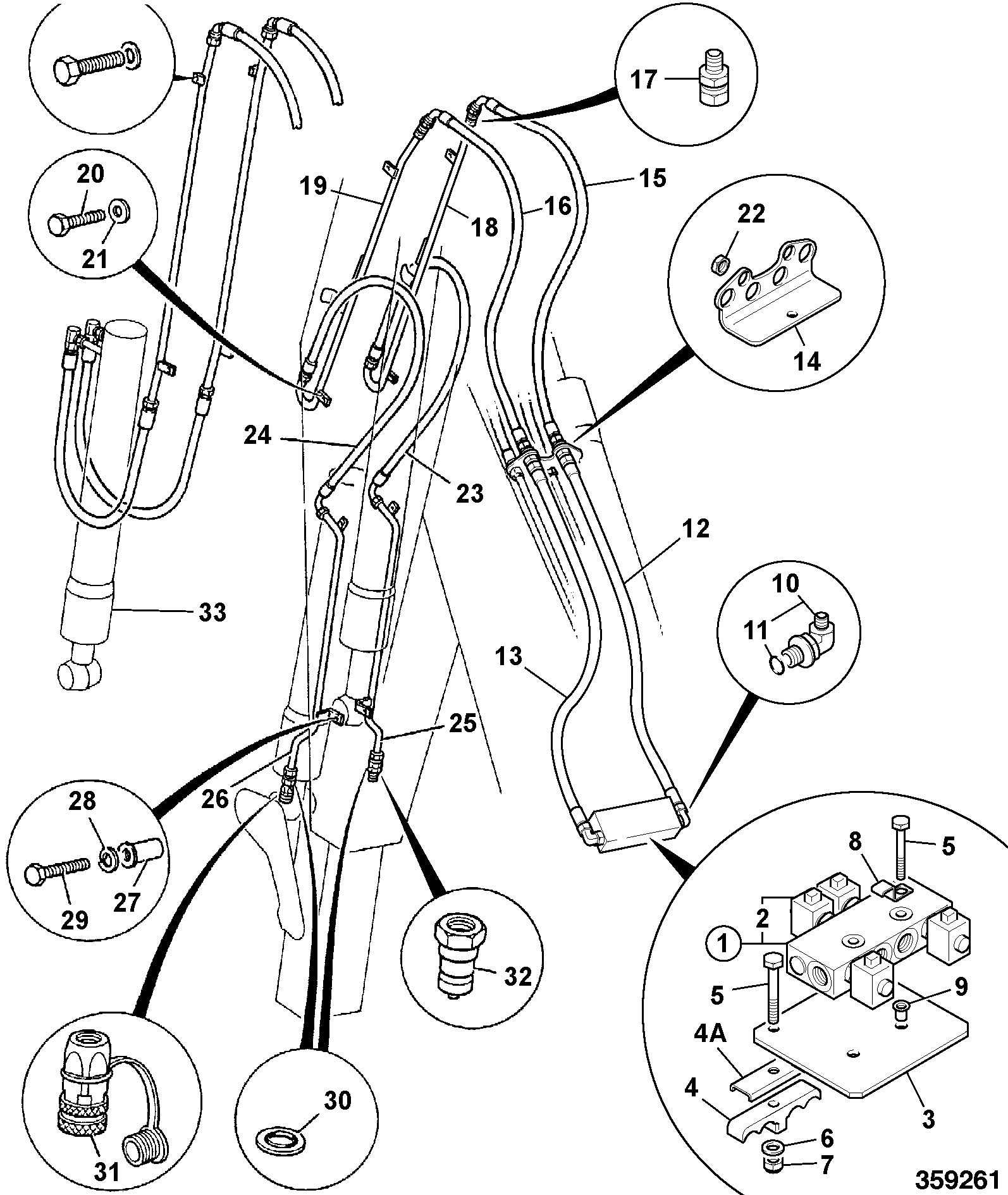

DIAG-E1-12-1-395112-11220116 E1-12-1 CIRCUIT, JAW BUCKET EXTRADIG DIPPER 1400
View Diagram -
DIAG-E1-10-4-395112-11220087 E1-10-4 CIRCUIT, BUCKET RAM MONO DIPPER 1400
View Diagram -

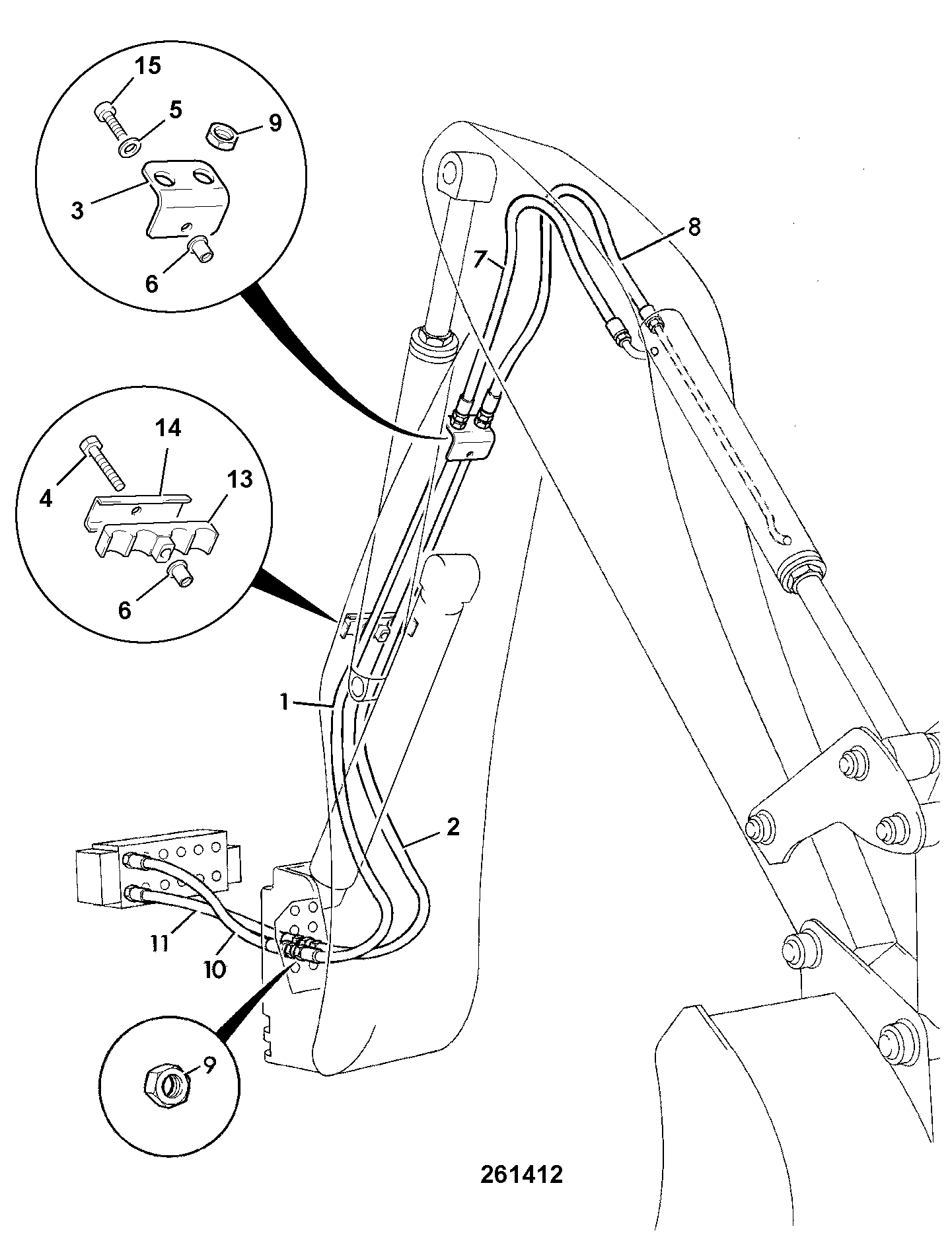

DIAG-E1-10-4-395112-11220086 E1-10-4 CIRCUIT, BUCKET RAM MONO DIPPER 1400
View Diagram
