| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | HOSE 1/2BSP 2800mm 629/27300 | 1 | $417.89 | |||
| 2 | HOSE 1/2BSP 1100mm 613/05400 | 1 | $132.49 | |||
| 3 | HOSE 1/2BSP 1200mm 613/05100 | 1 | $145.40 | |||
| 4 | FERRULE 830/00314 | 1 | $5.82 | |||
| 5 | BACK NUT 1/2"BSP 1356/0204Z | 1 | $6.20 | |||
| 6 | WASHER 7/8" INT LOCK 1418/0018Z | 1 | $5.34 | |||
| 11 | WA PIPES BOOM 17' 125/99200 335/13779 | 1 | $284.73 | |||
| 12 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 13 | SET SCREW M10x40 1315/0410Z | 1 | $2.26 | |||
| 14 | RIVET NUT M10 826/01249 | 1 | $8.20 | |||
| 51 | ABI L/H EXT DIP PI 335/07311 128/H2909 | 1 | $324.73 | |||
| 52 | ABI R/H EXTDIP PIP 335/07312 128/H2919 | 1 | $392.30 | |||
| 53 | SET-SCREW M10 L-_30mm 1315/0408Z | 1 | $0.26 | |||
Showing 1 to 13 of 13 parts
Related Assemblies
-

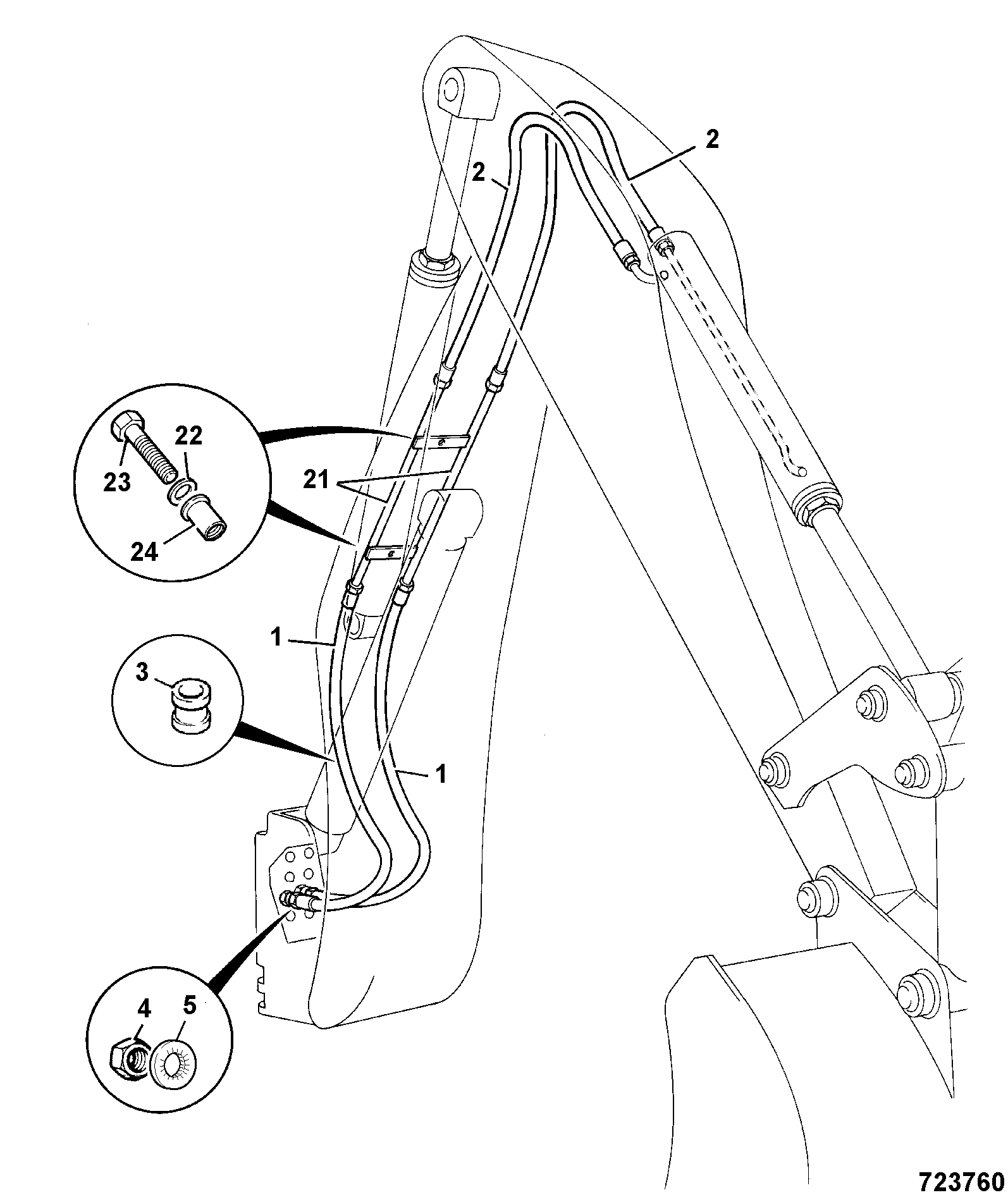

DIAG-E1-10-51-395122 E1-10-51 CIRCUIT, BUCKET RAM MONO DIPPER 217
View Diagram -

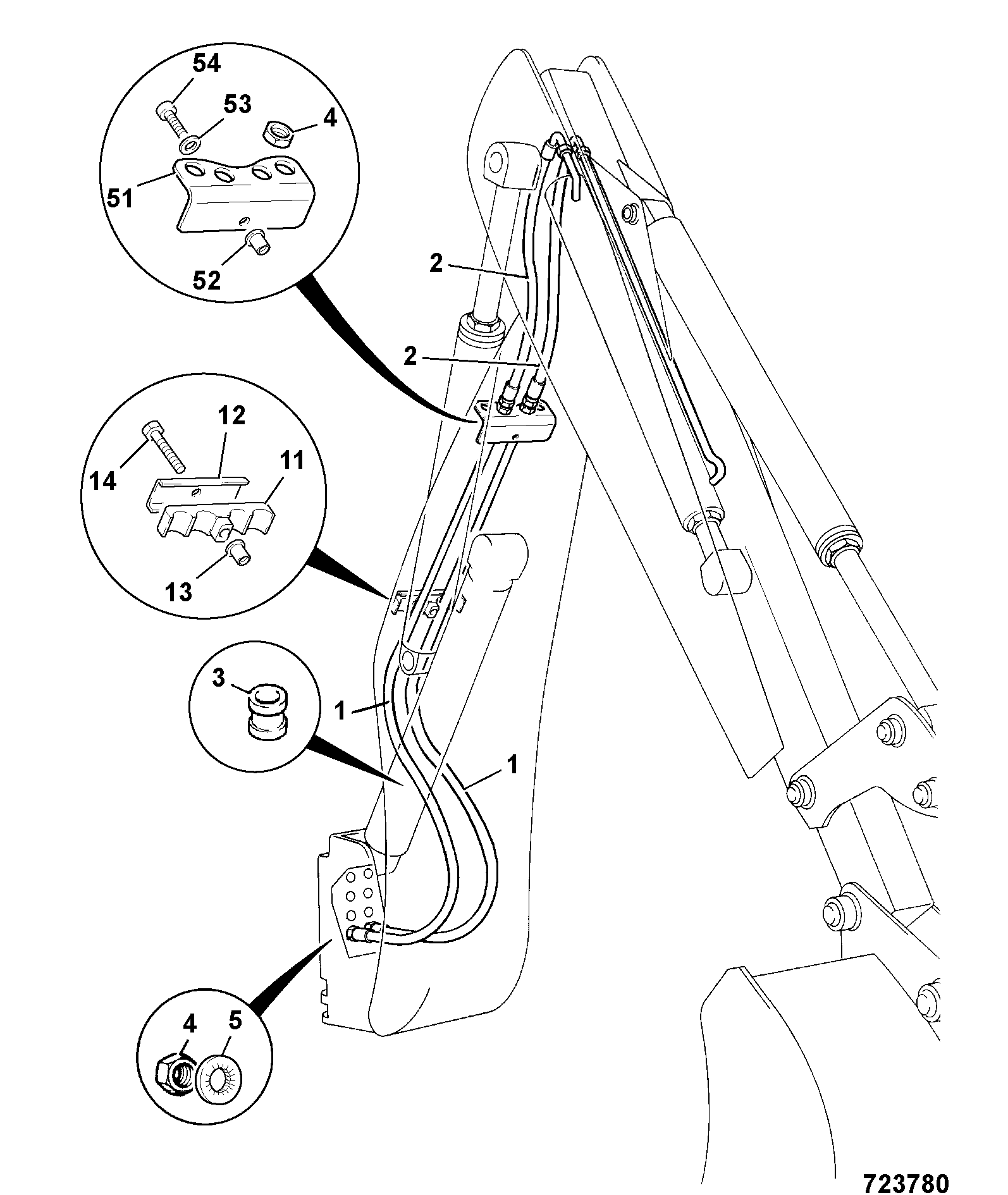

DIAG-E1-11-1-395122 E1-11-1 CIRCUIT EXTENTION RAM 214 EXTRADIG DIPPER
View Diagram -

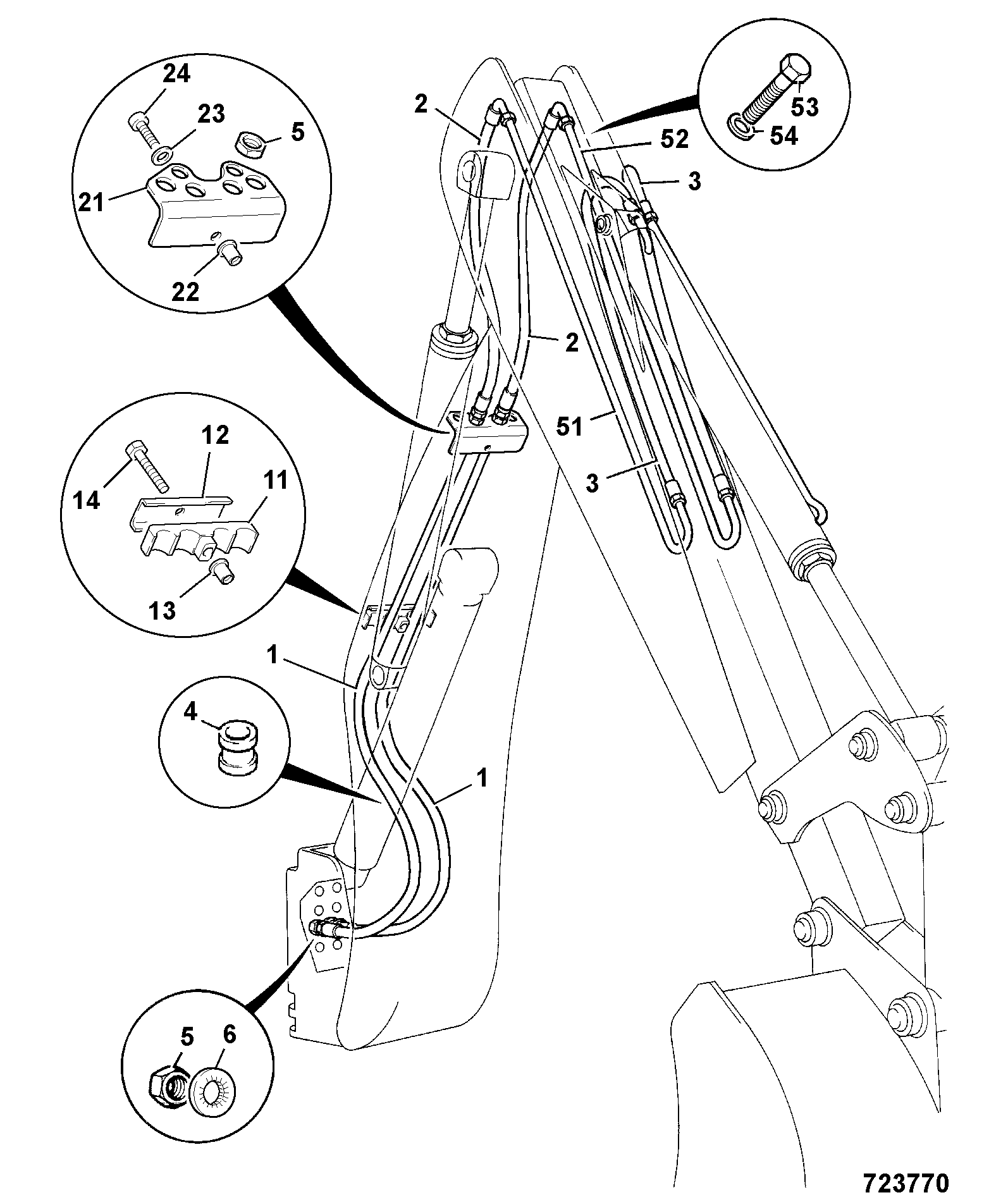

DIAG-E1-10-31-395122-11247148 E1-10-31 CIRCUIT, BUCKET RAM EXTRADIG DIPPER 215
View Diagram
