Kubota L4740GST/HST D12503 SPIRAL BEVEL PINION [HST TYPE] Parts Diagram
Exploded-view parts diagram "D12503 SPIRAL BEVEL PINION [HST TYPE]" for the Kubota L4740GST/HST. 23 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | GEAR, 4WD TD150-15110 | 1 | $162.71 | |||
| 020 | BOLT 34350-26250 37800-43870 | 1 | $15.74 | |||
| 030 | ASSY GEAR, BEVEL TD170-59980 | 1 | $1,670.20 | |||
| 040 | NUT 35260-23250 35260-23252 | 1 | $10.94 | |||
| 050 | CASE, BEARING 34070-22770 34070-22772 | 1 | $110.26 | |||
| 060 | BEARING, TAPER-R T0330-22200 TD170-22720 | 1 | $151.74 | |||
| 070 | BOLT, FLANGE 01130-51040 01133-51040 | 1 | $2.87 | |||
| 080 | SHIM (0.1MM) 34070-22880 | 1 | $2.65 | |||
| 080 | SHIM (0.2MM) 34070-22870 | 1 | $2.65 | |||
| 080 | SHIM (0.5MM) 34070-22860 | 1 | $2.65 | |||
| 090 | COVER, BEARING 34070-22780 34070-22783 | 1 | $22.82 | |||
| 100 | COLLAR, THRUST 32420-67660 32420-67662 | 1 | $18.36 | |||
| 110 | GEAR TD170-52610 | 1 | $356.00 | |||
| 120 | BEARING, NEEDLE TD060-52640 | 1 | $29.03 | |||
| 120 | BEARING, NEEDLE TD170-22750 | 1 | $31.01 | |||
| 130 | BOSS, SPLINE TD060-52710 | 1 | $202.64 | |||
| 140 | CIR-CLIP T1060-22880 T1060-22882 | 1 | $4.15 | |||
| 150 | GEAR (35, M) TD170-52650 | 1 | $382.65 | |||
| 160 | GEAR (21, H) TD170-52660 | 1 | $296.83 | |||
| 170 | BEARING, NEEDLE T1880-22760 | 1 | $25.79 | |||
| 170 | BEARING, NEEDLE T1060-22870 | 1 | $33.04 | |||
| 180 | COUPLING (HST, S TD170-52790 | 1 | $55.45 | |||
| 190 | BEARING, ROLLER 34070-22740 | 1 | $111.48 | |||
Showing 1 to 23 of 23 parts
Related Assemblies
-

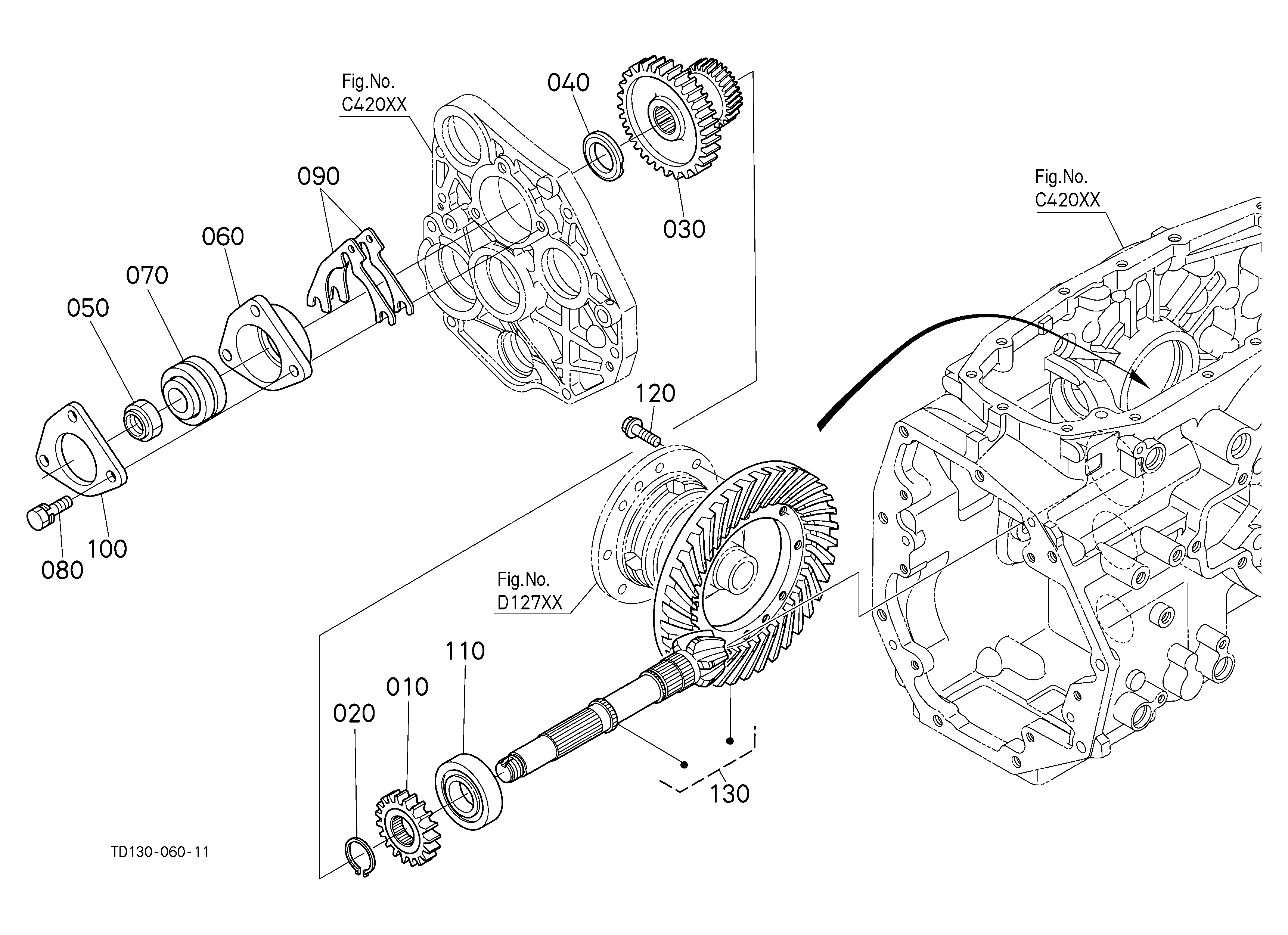

DIAG-D12502-85436 D12502 SPIRAL BEVEL PINION [GST TYPE]
