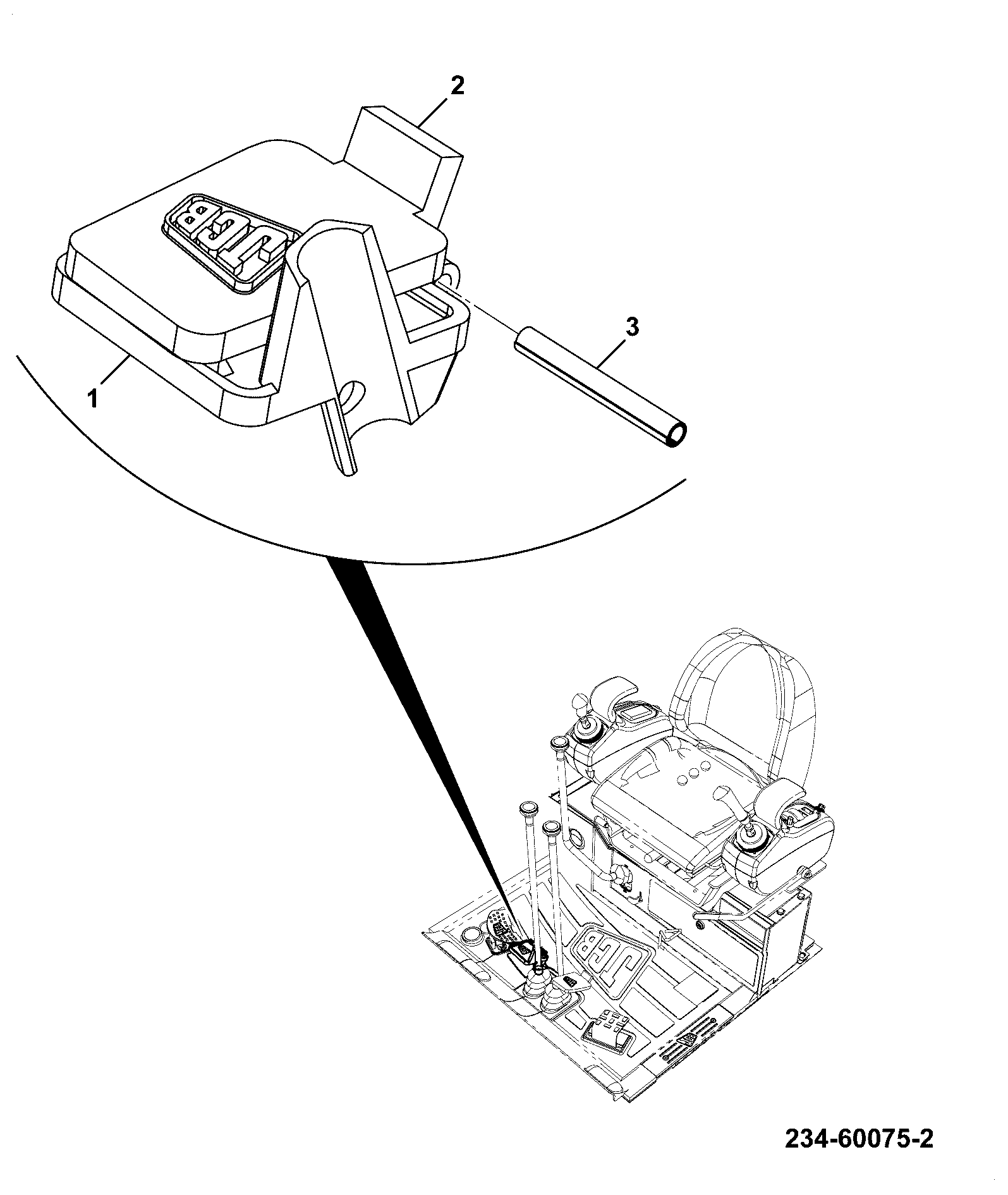

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | WA PEDAL BOX 335/10799 | 1 | $144.01 | |||
| 3 | TRACK LEVER WA LH 332/V9246 | 1 | $34.42 | |||
| 4 | TRACK LEVER WA RH 332/V9249 | 1 | $37.14 | |||
| 5 | BRACKET, PEDAL BOX SUPPORT 335/02397 | 1 | $30.87 | |||
| 6 | PEDAL-SHAFT 331/29119 | 1 | $9.93 | |||
| 7 | RH TRACK PEDAL ASSY 234/60075 | 1 | $115.49 | |||
| 8 | BUSH (P545) 809/10065 | 1 | $16.80 | |||
| 10 | PLATE 331/28700 | 1 | $2.44 | |||
| 11 | DISC HORN -LOW 12V DIODE STV 5 401/L8899 | 1 | $29.87 | |||
| 12 | HORN BRACKET 332/W2795 | 1 | $1.02 | |||
| 13 | SET-SCREW M_8 L-_20mm 1315/0305D | 1 | $10.29 | |||
| 14 | SETSCREW M8x35 1315/0309D | 1 | $2.40 | |||
| 15 | SET-SCREW M10 L-_25mm 1315/0407D | 1 | $0.62 | |||
| 16 | NUT M_8 STD PLAIN 1370/0201Z 1370/0201D | 1 | $1.07 | |||
| 17 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.20 | |||
| 18 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.23 | |||
| 19 | NUT M8 STD SELF LOCK 1370/0203D | 1 | $1.75 | |||
| 20 | SET SCREW M10x45 1315/0411D | 1 | $2.78 | |||
| 21 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.65 | |||
| 22 | LH TRACK PEDAL ASSY 234/60076 | 1 | $115.49 | |||
| 23 | BEARING WA RH 332/S8195 | 1 | $66.55 | |||
| 24 | BEARING WA LH 332/S8546 | 1 | $66.55 | |||
| 25 | KNOB 331/43310 | 1 | $8.47 | |||
| 26 | SCREW M8X30 BUTTON HEAD 336/C1212 | 1 | $0.68 | |||
Showing 1 to 24 of 24 parts
