Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| G A LIFT END 160/12905 | 1 | $52,793.61 | ||||
| 1 | INNER BOOM YELLOW 400/B5297 | 1 | $10,827.48 | |||
| 2 | (W) (P) 2ND INTERMEDIATE BOOM 335/05653 | 1 | $3,694.83 | |||
| 3 | ANCHOR BRACKET 332/C9786 | 1 | $127.61 | |||
| 4 | (W) (P) WA OUTER BOOM 540-170 332/C4117 | 1 | $4,214.32 | |||
| 4 | GA RAM DISP 532 90X50 (Hallite) 557/60242 | 1 | $3,611.65 | |||
| 8 | RAM STRAP 331/24951 | 1 | $409.57 | |||
| 9 | MOUNTING STRIP 926/08601 | 1 | $29.69 | |||
| 10 | GREASE NIPPLE STRAIGHT 1450/0002 | 1 | $5.55 | |||
| 11 | NIPPLE GREASE 816/60056 816/60056A | 1 | $2.11 | |||
| 12 | LINER BEARING 333/C9646 | 1 | $311.37 | |||
| 13 | PIVOT PIN SEAL 60-70-5 813/00427 | 1 | $31.91 | |||
| 14 | LINER BEARING 808/00389 401/A1895 | 1 | $334.03 | |||
| 15 | CIRCLIP 826/01048 | 1 | $19.50 | |||
| 16 | BRACKET SENSOR 335/02228 | 1 | $252.35 | |||
| 16 | Bracket Sensor Mnt 335/01897 | 1 | $146.76 | |||
| 17 | SET-SCREW M_8 L-20mm 1315/0305Z | 1 | $1.25 | |||
| 18 | WASHER M_8 PLAIN 1420/0007Z 1420/0007D | 1 | $0.20 | |||
| 20 | (W) (P) BRACKET 331/18127 | 1 | $65.77 | |||
| 22 | NUT M_8 STD SELF LOCK(KANBAN) 1370/0203Z | 1 | $0.26 | |||
| 25 | PROXIMITY SWITCH 701/80314 | 1 | $343.79 | |||
| 26 | HARNESS CLIP 476/62005 | 1 | $16.46 | |||
| 27 | STOP BUMP 828/00411 | 1 | $16.25 | |||
| 28 | (W) (P) WA BOOM HARNESS BRACKET 335/05729 | 1 | $41.91 | |||
| 29 | SET SCREW M6 X 16 GRADE 8.8 1315/0203Z 1315/0203D | 1 | $0.54 | |||
| 30 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.42 | |||
| 31 | P CLIP (FOR 10 O.D. PIPE) 821/00410 | 1 | $16.76 | |||
| 33 | CLIP SUMITOMO 821/00367 | 1 | $7.65 | |||
| 34 | NUT VIBRATION PROOF 826/01277 | 1 | $3.89 | |||
| 35 | TIE MOUNT.CRADLE MNT. 826/01274 | 1 | $0.92 | |||
Showing 1 to 30 of 30 parts
Related Assemblies
-
DIAG-B3-8-2-402397 B3-8-2 BOOM RETRACTION SENSOR INSTALLATION FROM 01.02.07
View Diagram -

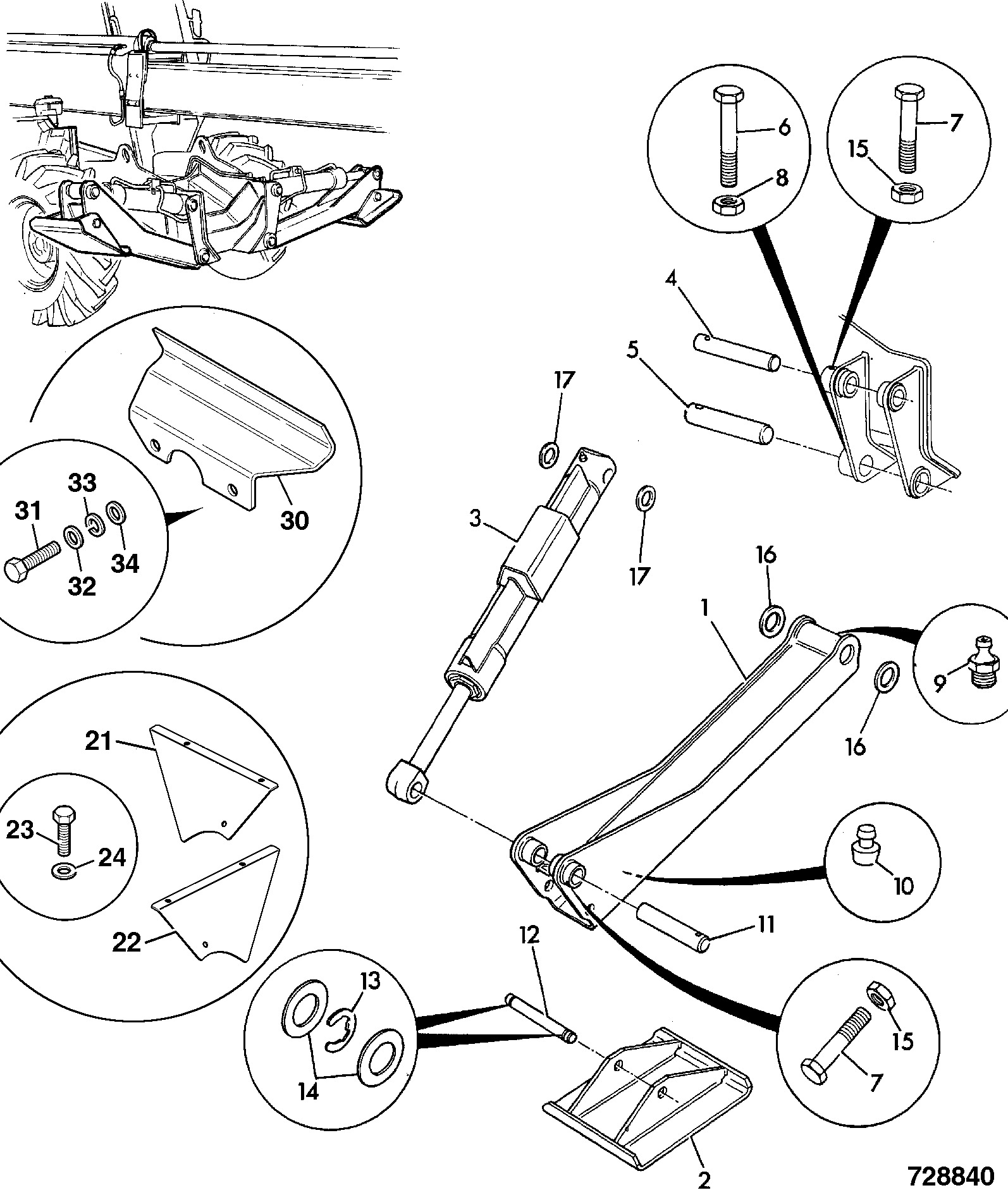

DIAG-B1-14-2-402397 B1-14-2 STABILISER INSTALLATION
View Diagram -
DIAG-E1-3-3-402397 E1-3-3 CIRCUIT BOOM
View Diagram
