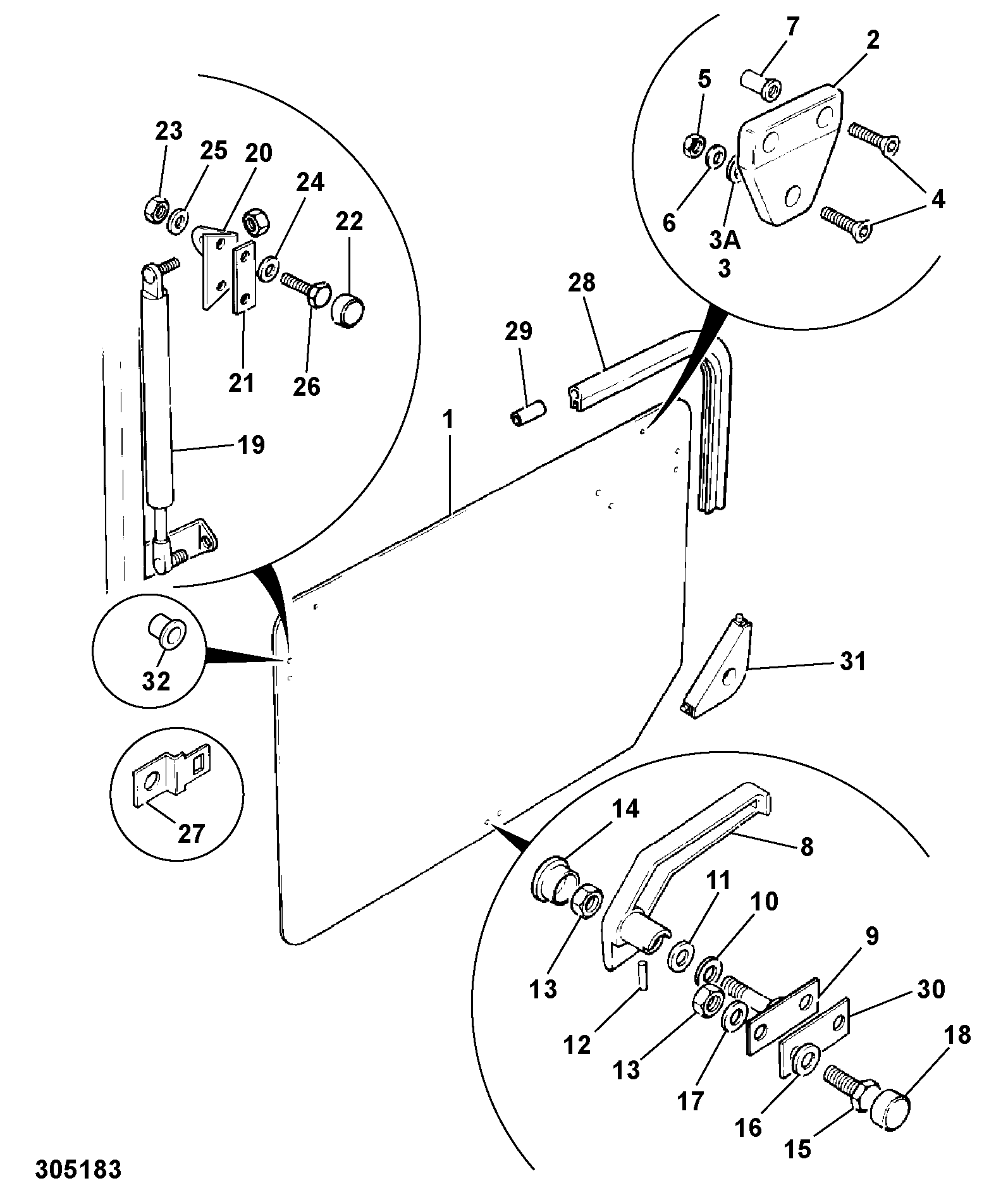

Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | '(W) (P) ROOF HATCH SUB ASSY PURCH + S/P 477/00692 345/00629 | 1 | $803.25 | |||
| 2 | (W) (P) (P) FASTRAC ROOF HATCH HINGE 476/28900 | 1 | $33.50 | |||
| 3 | (W) (P) (P) SEAL UOI 2off 476/10501 | 1 | $4.69 | |||
| 4 | (W) (P) (P) SEAL 476/10502 | 1 | $7.61 | |||
| 5 | M6 BLACK PLASTIC CAP 835/00090 | 1 | $0.95 | |||
| 6 | SET-SCREW M_6 L-_20mm(KANBAN) 1315/0205Z | 1 | $0.33 | |||
| 7 | SET-SCREW M_6 L-_25mm 1315/0207Z 1315/0207D | 1 | $2.40 | |||
| 8 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.17 | |||
| 9 | WASHER 835/00091 | 1 | $3.05 | |||
| 10 | SECURITY LATCH 476/29500 | 1 | $38.08 | |||
| 11 | (W) (P) (P) M4 X 20 COUNTER*SUNK 826/01269 | 1 | $0.50 | |||
| 12 | (W) (P) (P) GAS STRUT BRKT 476/16500 | 1 | $120.40 | |||
| 13 | SHOULDER BOLT 476/10503 | 1 | $87.67 | |||
| 14 | M6x20 LONG POSIDRIVE SCREW 826/10825 | 1 | $0.44 | |||
| 15 | (W) (Pre-P) WASHER M6 SPRING (BR3) 1425/0006Z | 1 | $0.14 | |||
| 16 | (W) (P) LATCH BRKT. 476/10118 | 1 | $172.11 | |||
| 17 | (W) (P) SCREW M5 X 20 C'sk. POSI 826/00896 | 1 | $0.30 | |||
| 18 | GAS STRUT: ROOF HATCH 476/29400 331/45608 | 1 | $391.51 | |||
| 19 | GAS STRUT CLIP 476/29401 | 1 | $1.29 | |||
| 20 | '(P) (W) (Pre-P ) SEAL JOIN TUBE use 477 476/18402 | 1 | $5.24 | |||
| 21 | (W) (P) SEAL ROOF HATCH 2425mm Long 476/18401 | 1 | $65.71 | |||
| 22 | (W) PIVOT PIN 476/12081 | 1 | $76.89 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-
DIAG-B2-6-1-393595 B2-6-1 DUCTS, MOULDINGS FLOORMAT & COVERS STANDARD BUILDS
View Diagram -
DIAG-B2-4-1-393595 B2-4-1 WINDOW, REAR OPENING
View Diagram -
DIAG-B2-6-2-393595 B2-6-2 DUCTS, MOULDINGS FLOORMAT & COVERS PLUS BUILDS
View Diagram
