Scroll to zoom Click a part # to view details

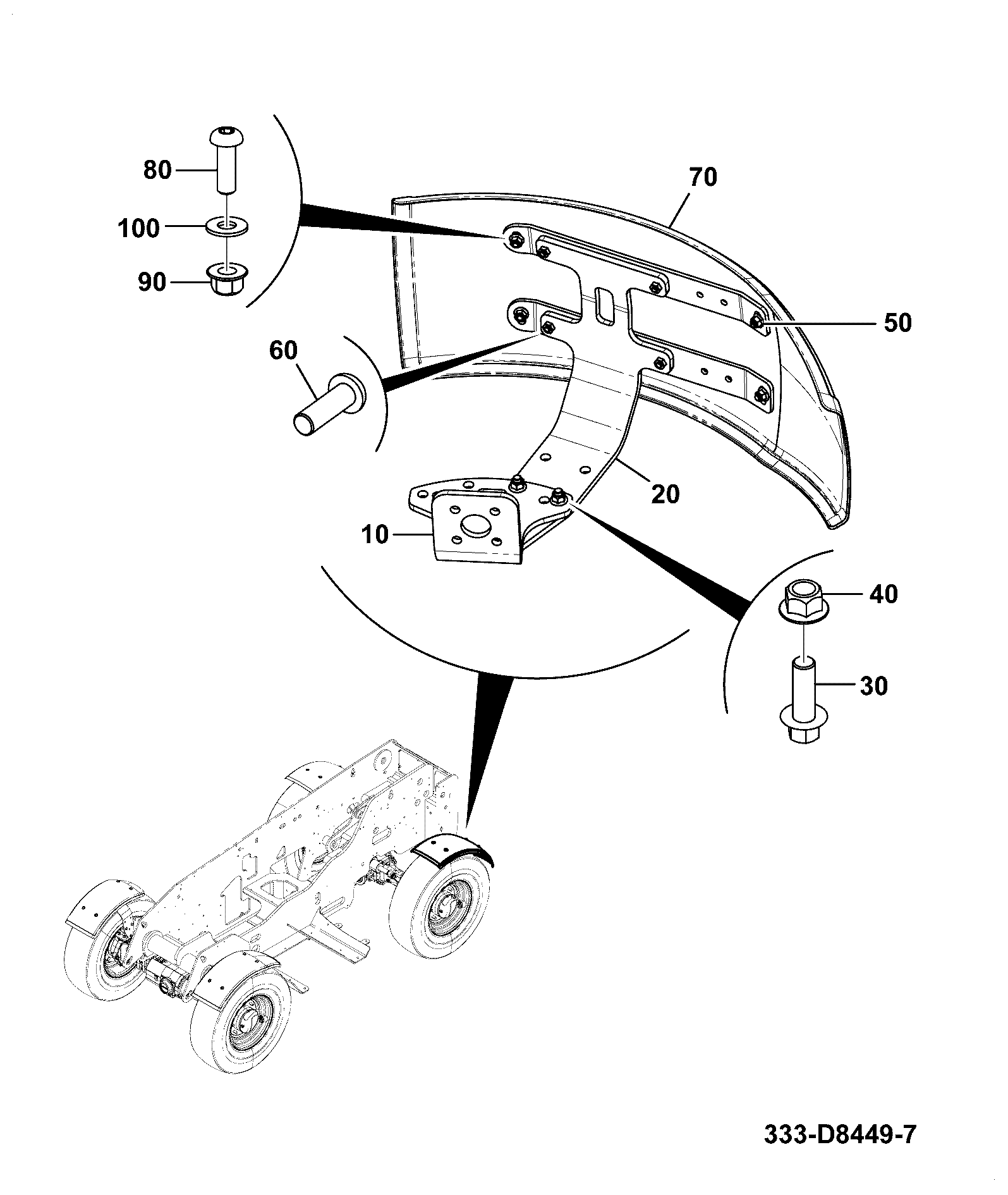

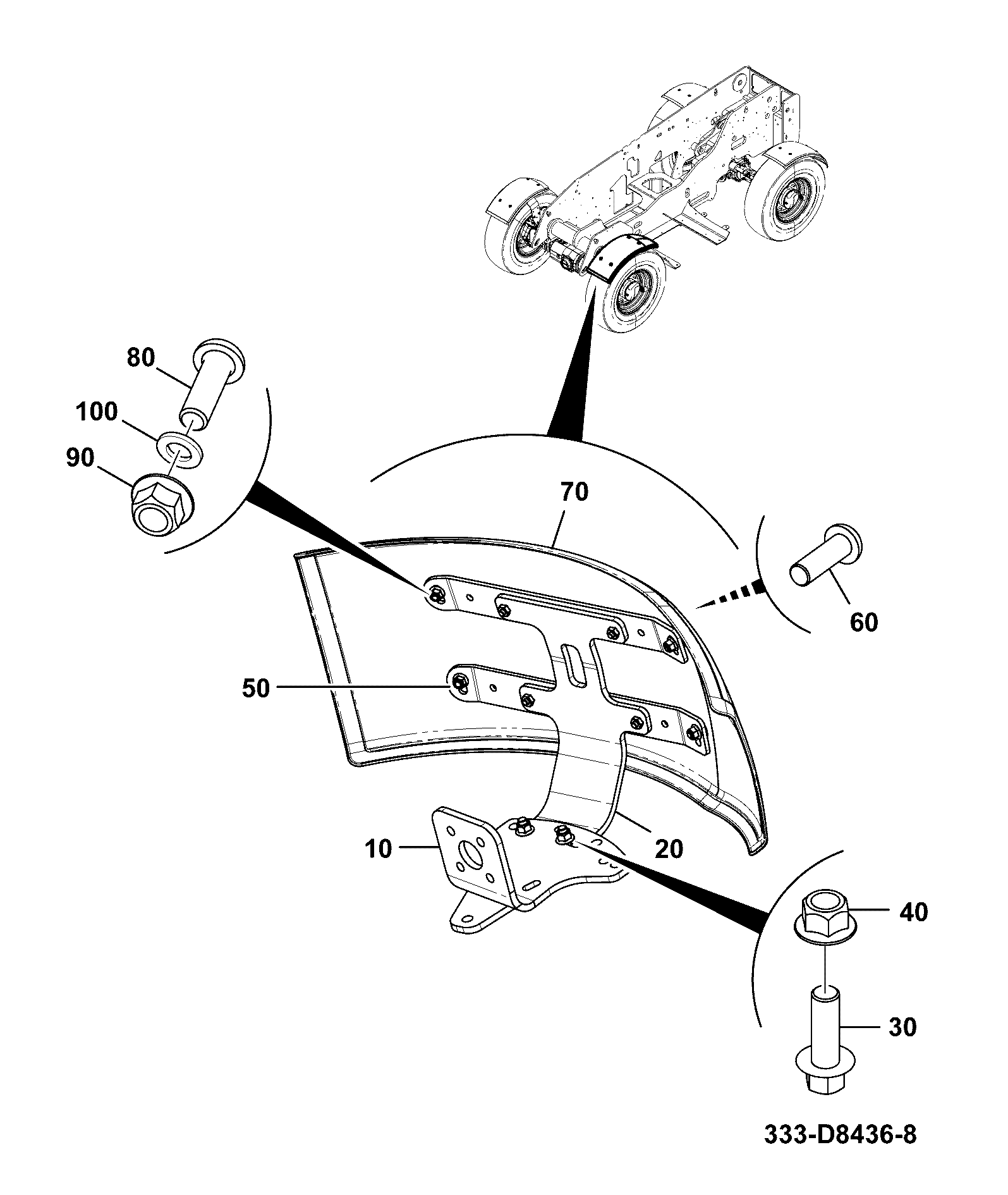

| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 10 | BRACKET - FENDER 334/E2544 | 1 | $97.11 | |||
| 20 | WA FENDER MOUNT 334/D1589 | 1 | $136.31 | |||
| 30 | BOLT FLANGED HEX M12 x 40 g8.8 1317/3510D | 1 | $11.51 | |||
| 40 | FLANGE LOCK NUT M12 1370/0409D | 1 | $1.16 | |||
| 50 | SUPPORT STRIP 333/D8102 | 1 | $25.87 | |||
| 60 | SCREW SOCKET M8x25 LONG 826/01487 | 1 | $10.21 | |||
| 70 | 2 WHEEL STEER FRT FENDER 401/D6454 | 1 | $120.75 | |||
| 80 | BUTTON HEAD SCREW 826/11115 | 1 | $4.93 | |||
| 90 | NUT M10 FLANGED LOCK(KANBAN) 1370/0309D | 1 | $0.78 | |||
| 100 | WASHER 3/8in MEDIUM 1411/0003D | 1 | $0.48 | |||
Showing 1 to 10 of 10 parts
