Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 1 | GUARD 265/01278 | 1 | $731.94 | |||
| 4 | GUARD REAR CHASSIS 265/01272 | 1 | $1,071.20 | |||
| 5 | GUARD REAR CHASSIS 265/01280 | 1 | $226.08 | |||
| 6 | GUARD 265/01324 | 1 | $1,306.38 | |||
| 7 | GUARD 265/01316 | 1 | $291.91 | |||
| 8 | GUARD 265/01317 | 1 | $590.95 | |||
| 9 | PLATE ACCESS 265/01330 | 1 | $454.44 | |||
| 10 | HOSE CLAMP ; 17.2mm 821/00286 | 1 | $29.33 | |||
| 11 | COVER PLATE ASSEMBLY 821/00140 | 1 | $1.49 | |||
| 12 | (W) BOLT M6x55 1315/3213Z | 1 | $4.60 | |||
| 13 | SET-SCREW M10 L-_30mm 1315/0408Z | 1 | $0.26 | |||
| 14 | SET SCREW M10x40 1315/0410Z | 1 | $2.26 | |||
| 15 | SET M12 L-40mm HT 1315/0510Z | 1 | $2.57 | |||
| 16 | M12 X 50 BOLT 1315/3512Z | 1 | $0.00 | |||
| 17 | SET SCREW M16X30 1315/0708Z | 1 | $9.73 | |||
| 19 | NUT M6 STD SELF LOCK(KANBAN) 1370/0103Z | 1 | $0.80 | |||
| 20 | NUT M10 STD SELF LOCK 1370/0303Z 1370/0303D | 1 | $0.00 | |||
| 21 | NUT M12 STD SELF LOCK 1370/0403Z | 1 | $6.91 | |||
| 22 | NUT M24 STD SELF LOCK 1370/0903Z | 1 | $36.38 | |||
| 23 | NUT M24 STD PLAIN 1370/0901Z | 1 | $11.28 | |||
| 24 | WASHER M_6 PLAIN 1420/0006Z 1420/0006D | 1 | $0.17 | |||
| 25 | WASHER M10 PLAIN 1425/0008Z 1420/0008D | 1 | $0.00 | |||
| 26 | WASHER M12 PLAIN(KANBAN) 1420/0009Z | 1 | $1.15 | |||
| 27 | WASHER M16 PLAIN 1420/0011Z | 1 | $3.08 | |||
| 28 | WASHER M24 PLAIN 1420/0014Z | 1 | $6.23 | |||
| 29 | WASHER 823/00411 | 1 | $9.78 | |||
Showing 1 to 26 of 26 parts
Related Assemblies
-

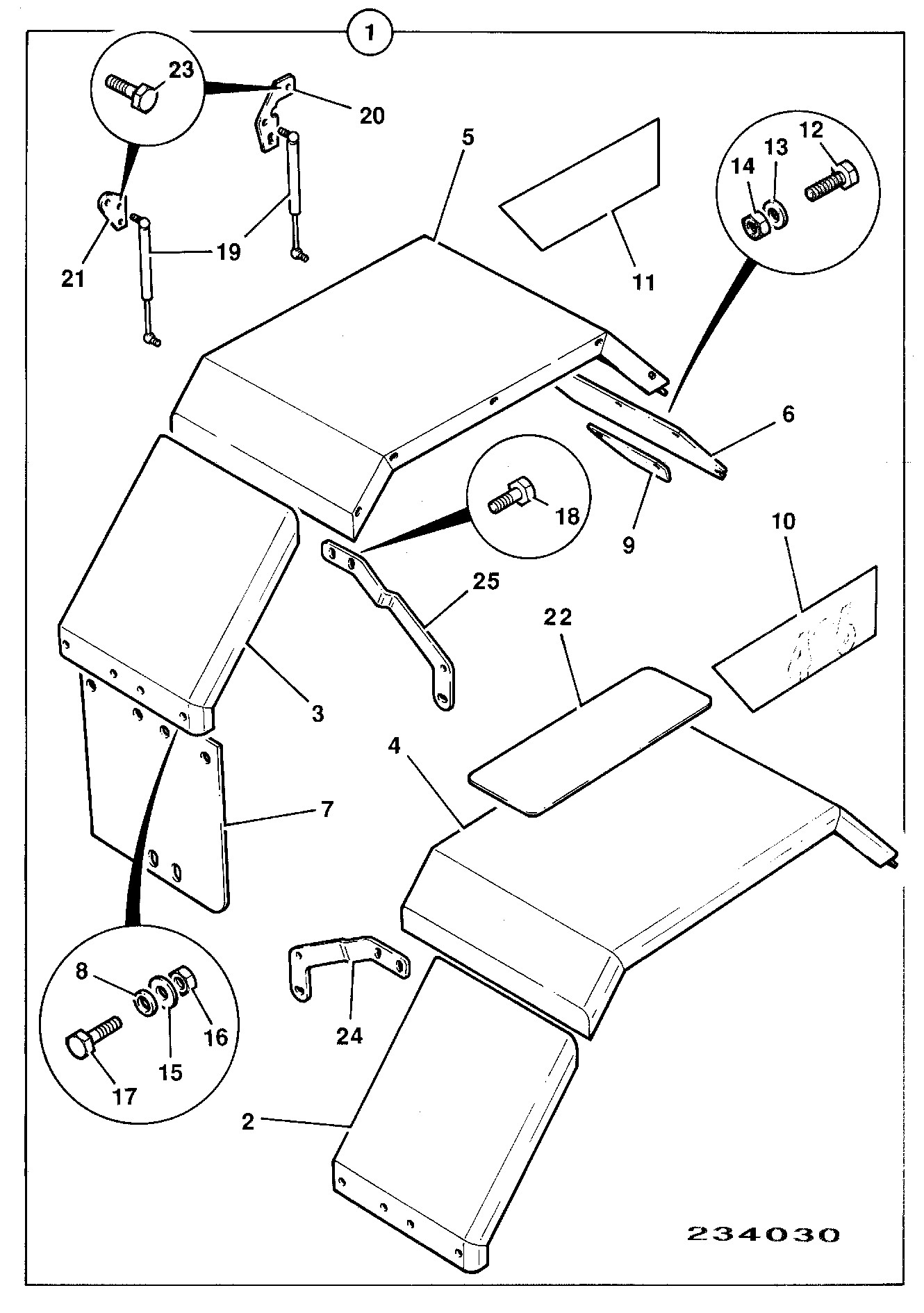

DIAG-B1-11-3-404823 B1-11-3 FENDERS REAR WIDE
View Diagram -
DIAG-B1-10-1-404823 B1-10-1 CHASSIS REAR Z-BAR
View Diagram -

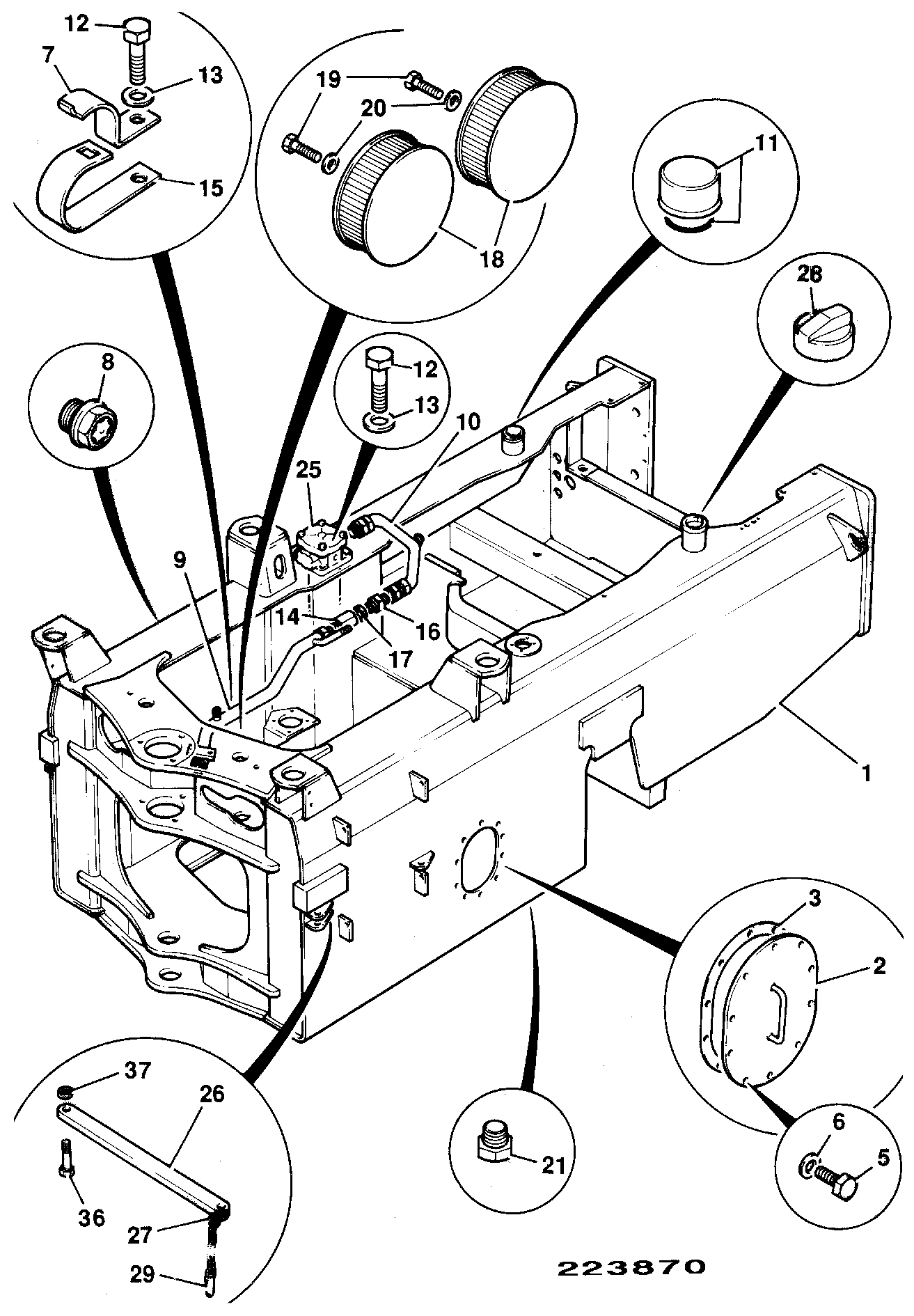

DIAG-B1-9-1-404823 B1-9-1 CHASSIS FRONT Z-BAR
View Diagram
