Kubota M126GXDTC A43001 RADIATOR [OLD] Parts Diagram
Exploded-view parts diagram "A43001 RADIATOR [OLD]" for the Kubota M126GXDTC and Kubota M135GXDTC/DTSC. 22 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | ASSY RADIATOR 3P903-72060 | 1 | $1,861.80 | |||
| 020 | Radiator Cap 6C040-58660 17214-72020 | 1 | $39.39 | |||
| 030 | Radiator Cushion 6C040-58580 | 1 | $2.68 | |||
| 035 | KIT SHROUD (A), 3Y999-00400 | 1 | $258.14 | |||
| 040 | NUT, SPRING 66091-54950 38240-29250 | 1 | $2.26 | |||
| 050 | Flange Bolt 01754-50612 | 1 | $1.87 | |||
| 070 | PLATE,SHUTTER,UP 3Y505-17160 | 1 | $84.12 | |||
| 080 | TRIM,170 3Y505-17300 | 1 | $8.45 | |||
| 090 | TRIM 3N300-17290 | 1 | $5.81 | |||
| 100 | TRIM,60 3Y205-17280 | 1 | $4.68 | |||
| 110 | TRIM 3T400-83300 | 1 | $4.87 | |||
| 130 | PLATE, SHUTTER L 3Y505-17173 | 1 | $119.87 | |||
| 150 | TRIM,40 3Y505-17290 | 1 | $5.37 | |||
| 160 | TRIM 3N600-17282 | 1 | $5.02 | |||
| 180 | KIT PLATE,SHUTTE 3Y999-00490 | 1 | $77.11 | |||
| 200 | PLATE, SHUTTER,L 3Y505-17192 | 1 | $80.66 | |||
| 220 | WEATHERSTRIP(100 3Y205-17264 | 1 | $92.18 | |||
| 230 | WEATHERSTRIP,580 3Y505-17200 | 1 | $30.49 | |||
| 240 | NUT PA801-46790 | 1 | $3.71 | |||
| 250 | LABEL, FAN WARNI TA040-49570 | 1 | $5.15 | |||
| 260 | BAND, CORD 44366-68970 | 1 | $8.12 | |||
| 270 | CLAMP RP421-54110 | 1 | $4.85 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-
DIAG-A42000-90433 A42000 WATER PIPE
View Diagram -
DIAG-A43002-90433 A43002 RADIATOR [NEW]
View Diagram -

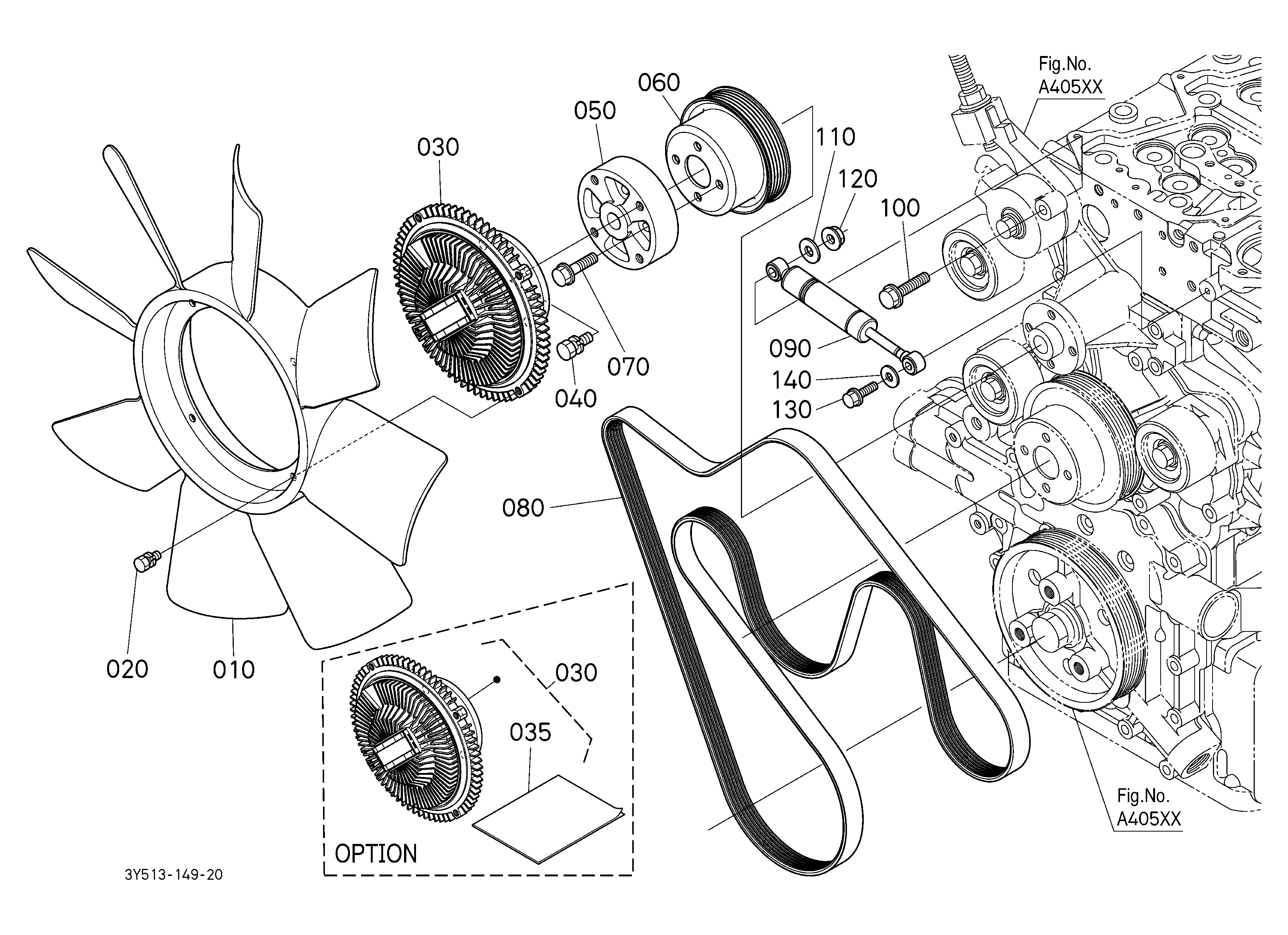

DIAG-A41000-90433 A41000 FAN
