Kubota KX91-3S2 A30002 FUEL PUMP AND PIPING Parts Diagram
Exploded-view parts diagram "A30002 FUEL PUMP AND PIPING" for the Kubota KX91-3S2. 43 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | TUBE, FUEL 09664-80380 | 1 | $9.37 | |||
| 020 | Pipe Clip for Fuel Pipe and Fuel Filter Lines 16241-42750 14911-42750 | 1 | $4.60 | |||
| 030 | BASE, DRAIN RC411-51310 | 1 | $50.92 | |||
| 040 | PLUG 06331-45010 | 1 | $3.37 | |||
| 050 | Washer 04717-00100 04717-01000 | 1 | $2.26 | |||
| 060 | Bolt 01130-51020 01133-51020 | 1 | $2.17 | |||
| 070 | TUBE, FUEL 09664-80400 | 1 | $9.03 | |||
| 080 | JOINT, PIPE*** 69181-51320 | 1 | $29.05 | |||
| 084 | TUBE, FUEL 09664-81900 | 1 | $23.40 | |||
| 086 | TUBE RC641-51560 | 1 | $37.37 | |||
| 090 | ASSY, SEPARATOR, RA239-51300 | 1 | $254.31 | |||
| 090 | SEPARATOR, WATER 58201-25740 RA238-51400 | 1 | $81.57 | |||
| 100 | BOLT 01123-60865 01123-50865 | 1 | $2.26 | |||
| 110 | Plain Washer (Flat Washer) 04013-50800 04013-50080 | 1 | $0.36 | |||
| 120 | TUBE, FUEL RB238-51360 | 1 | $21.97 | |||
| 124 | TUBE, FUEL 09664-80180 | 1 | $4.84 | |||
| 130 | ASSY FILTER, FUE 52200-26750 | 1 | $92.00 | |||
| 140 | Fuel Filter Element 15221-43080 15221-43170 | 1 | $21.18 | |||
| 150 | BOLT 01025-50816 01125-50825 | 1 | $1.77 | |||
| 160 | TUBE, FUEL 09664-80420 | 1 | $10.00 | |||
| 170 | Fuel Pump Assembly RD411-51353 | 1 | $234.91 | |||
| 180 | CUSHION 33251-83890 | 1 | $6.57 | |||
| 190 | Bolt 01021-50620 01025-50620 | 1 | $1.21 | |||
| 210 | TUBE, FUEL 09664-81850 | 1 | $35.94 | |||
| 210 | TUBE,FUEL 09664-81800 | 1 | $1.62 | |||
| 220 | TUBE RC641-51652 | 1 | $37.37 | |||
| 220 | TUBE(3,1550) RC661-51650 | 1 | $31.60 | |||
| 230 | ADAPTER, T K6073-64990 | 1 | $7.95 | |||
| 240 | TUBE, FUEL 09664-81350 | 1 | $14.84 | |||
| 240 | TUBE,FUEL 09664-81250 | 1 | $21.14 | |||
| 250 | TUBE RC461-51470 | 1 | $19.61 | |||
| 250 | TUBE, FUEL PIPIN RA221-51310 RC441-51472 | 1 | $31.65 | |||
| 260 | TUBE, FUEL 09664-80080 | 1 | $4.05 | |||
| 270 | ORIFICE RC441-51173 | 1 | $13.47 | |||
| 290 | JOINT, T 17454-42360 | 1 | $7.44 | |||
| 300 | TUBE, FUEL 09664-41450 | 1 | $18.71 | |||
| 310 | TUBE RC641-51622 | 1 | $12.84 | |||
| 320 | TUBE, FUEL 09664-40525 | 1 | $7.64 | |||
| 330 | TUBE RC461-51640 | 1 | $6.83 | |||
| 340 | Pipe Clip 14971-42751 14971-42750 | 1 | $1.88 | |||
| 350 | CLAMP, HOSE RC411-51480 | 1 | $10.00 | |||
| 360 | BOLT 01130-51220 01133-51220 | 1 | $2.07 | |||
| 370 | CLAMP RP421-54110 | 1 | $4.85 | |||
Showing 1 to 43 of 43 parts
Related Assemblies
-
DIAG-A30001-85184 A30001 FUEL PUMP AND PIPING
View Diagram -

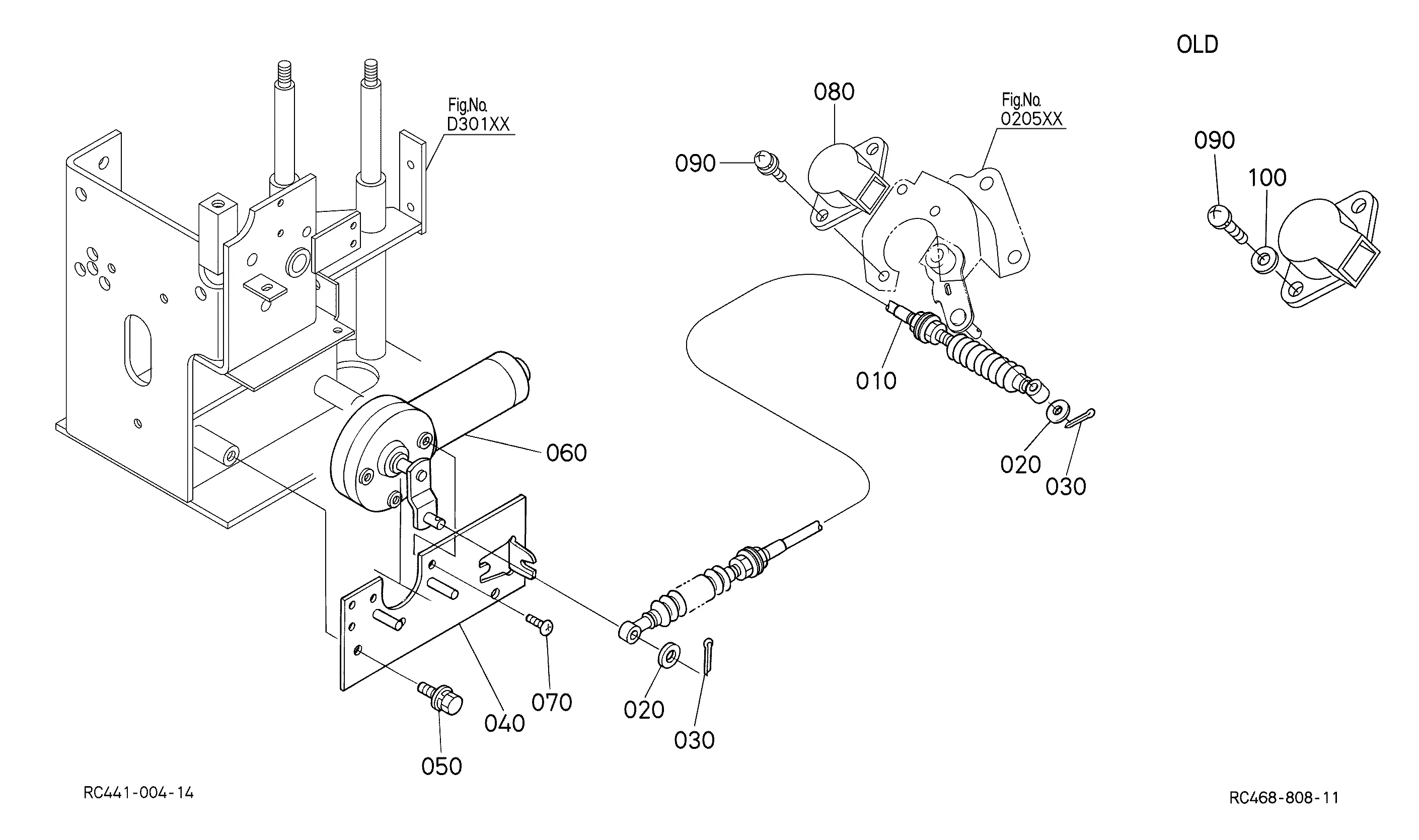

DIAG-A20100-85184 A20100 AUTO IDLE MOTOR
