Kubota L5040GST A11000 FUEL PIPE AND FUEL FILTER Parts Diagram
Exploded-view parts diagram "A11000 FUEL PIPE AND FUEL FILTER" for the Kubota L5040GST, Kubota L5240HST and Kubota L5740HST. 18 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | ASSY TUBE FUEL TD060-42610 | 1 | $38.15 | |||
| 020 | PIPE, FUEL K7711-34230 09664-80850 | 1 | $21.68 | |||
| 030 | Retaining Clip 09318-88125 | 1 | $2.26 | |||
| 040 | ASSY, TUBE FUEL TD060-42620 | 1 | $30.10 | |||
| 050 | TUBE, FUEL 09664-80700 | 1 | $11.79 | |||
| 070 | ASSY TUBE, FUEL TD170-42630 | 1 | $22.96 | |||
| 080 | TUBE, RUBBER 09661-40850 | 1 | $13.99 | |||
| 090 | Pipe Clip 14971-42751 14971-42750 | 1 | $1.88 | |||
| 100 | ASSY TUBE, FUEL TD170-42640 | 1 | $17.20 | |||
| 110 | TUBE, FUEL 09661-40700 | 1 | $12.16 | |||
| 130 | BRACKET,FILTER TD060-14410 TD140-16580 | 1 | $80.24 | |||
| 140 | Bolt (Fastener) 01120-00830 01123-50830 | 1 | $1.37 | |||
| 150 | CLAMP T1060-30150 | 1 | $3.16 | |||
| 160 | PLATE, LOUVER (S TD060-14420 | 1 | $24.41 | |||
| 170 | Flange Bolt 01754-50612 | 1 | $1.87 | |||
| 180 | BAND, CORD 65601-42390 53581-64150 | 1 | $4.85 | |||
| 190 | CLAMP, CORD * 13824-67580 | 1 | $1.83 | |||
| 200 | BOLT, FLANGE * 01754-50608 | 1 | $1.21 | |||
Showing 1 to 18 of 18 parts
Related Assemblies
-

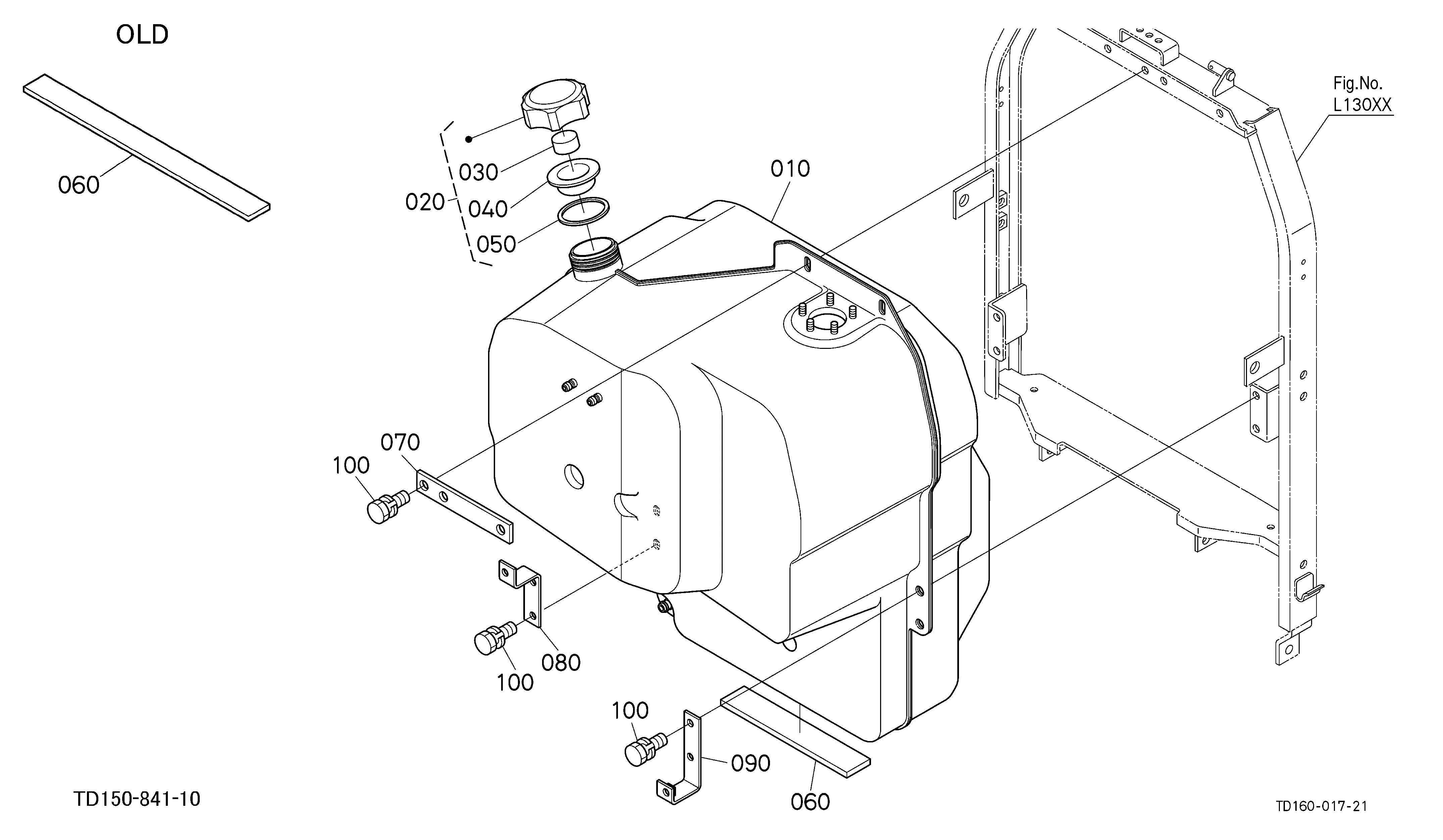

DIAG-A10100-85444 A10100 FUEL TANK
View Diagram -

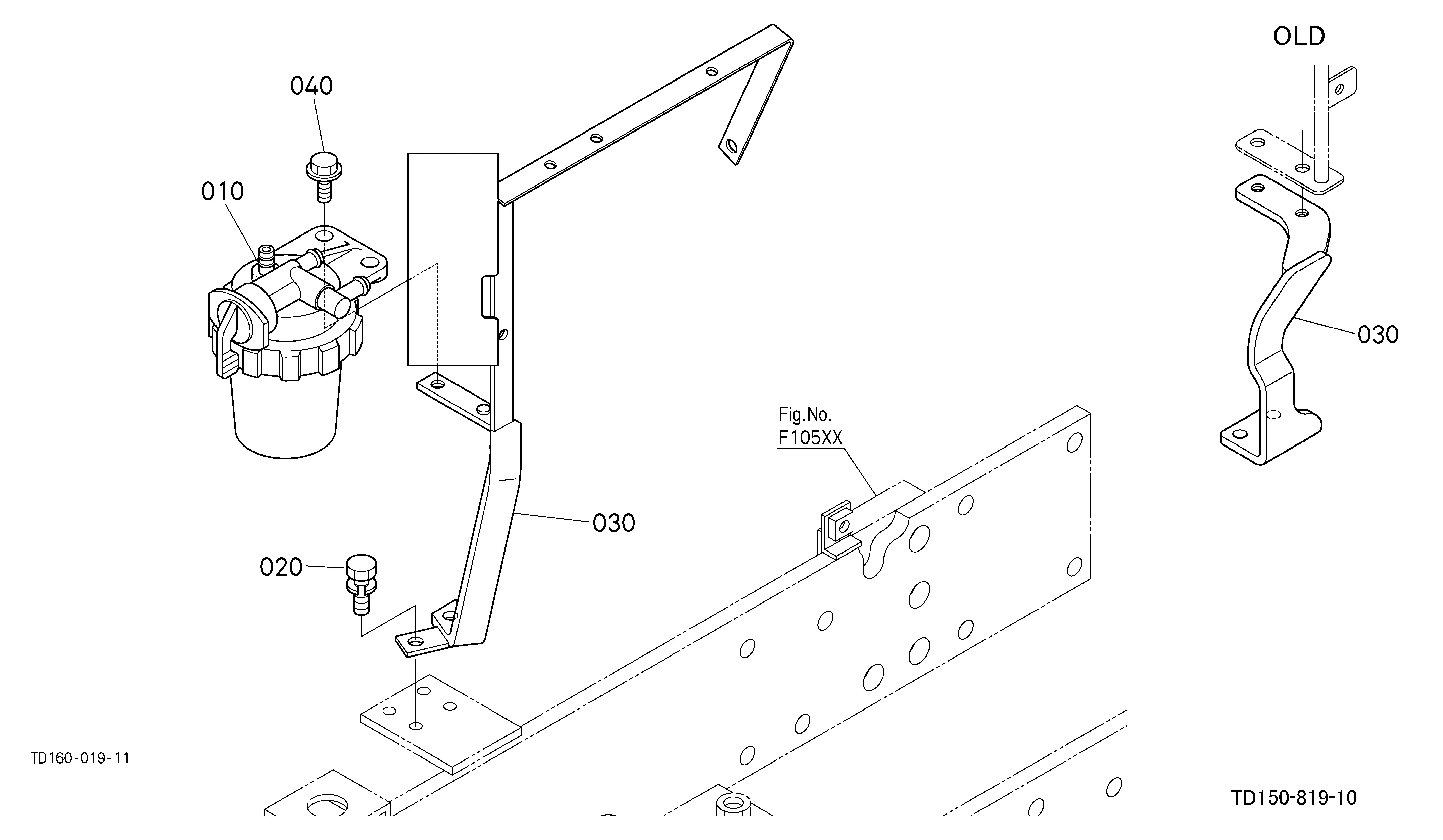

DIAG-A12000-85444 A12000 FUEL FILTER
