Kubota ZG227 A10100 FUEL TANK Parts Diagram

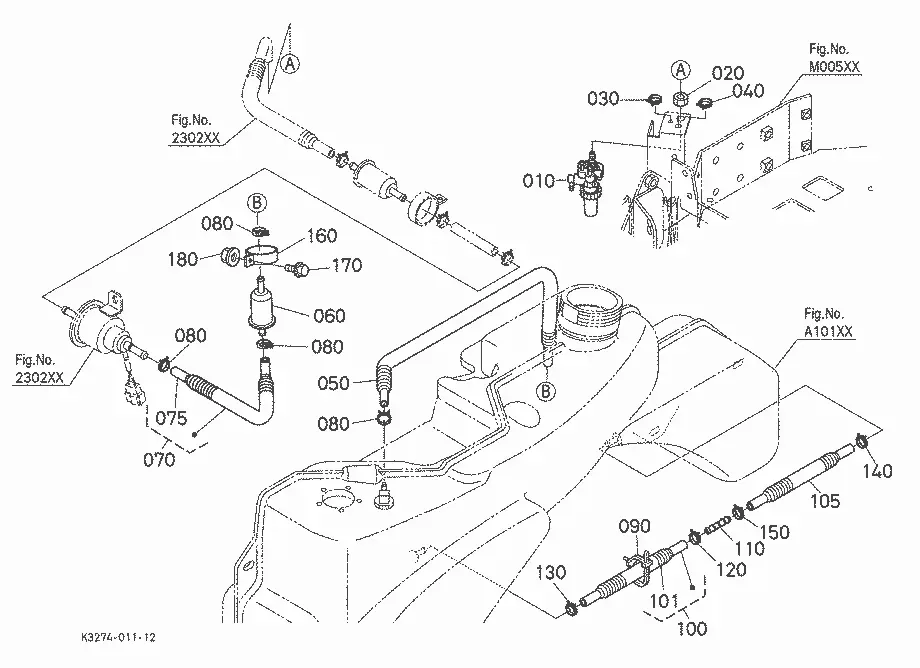

Exploded-view parts diagram "A10100 FUEL TANK" for the Kubota ZG227. 16 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| ASSY,TANK,FUEL K3271-24004 K3271-24005 | 1 | $664.59 | ||||
| CAP,FUEL GASOLIN K3281-24920 K3281-24922 | 1 | $71.90 | ||||
| COVER, TANK K3271-24070 K3271-24073 | 1 | $77.15 | ||||
| Flange Bolt 01774-51025 | 1 | $3.53 | ||||
| Flange Bolt - M8 x 1.25 x 20 mm 01754-50820 | 1 | $4.70 | ||||
| Fuel Sensor K3211-61250 Discontinued | 1 | $67.41 | ||||
| GASKET, FUEL GAU RD411-51150 6A100-54790 | 1 | $20.34 | ||||
| GASKET, FUEL SEN 6A320-85810 6A320-85812 | 1 | $22.20 | ||||
| M5 Series Plain Washer 04015-60080 04015-70080 | 1 | $0.60 | ||||
| Plain Washer 04011-00050 04012-50050 | 1 | $0.36 | ||||
| Plain Washer 04013-50050 04013-70050 | 1 | $0.60 | ||||
| PLATE, RUBBER K3271-55170 | 1 | $9.15 | ||||
| SCREW 03024-50516 | 1 | $0.60 | ||||
| SENSOR, FUEL K3271-61250 | 1 | $103.15 | ||||
| SPONGE, FENDER K3271-24182 | 1 | $5.29 | ||||
| STAY, TANK K3271-24060 K3271-24063 | 1 | $82.40 | ||||
Showing 1 to 16 of 16 parts
Related Assemblies
-

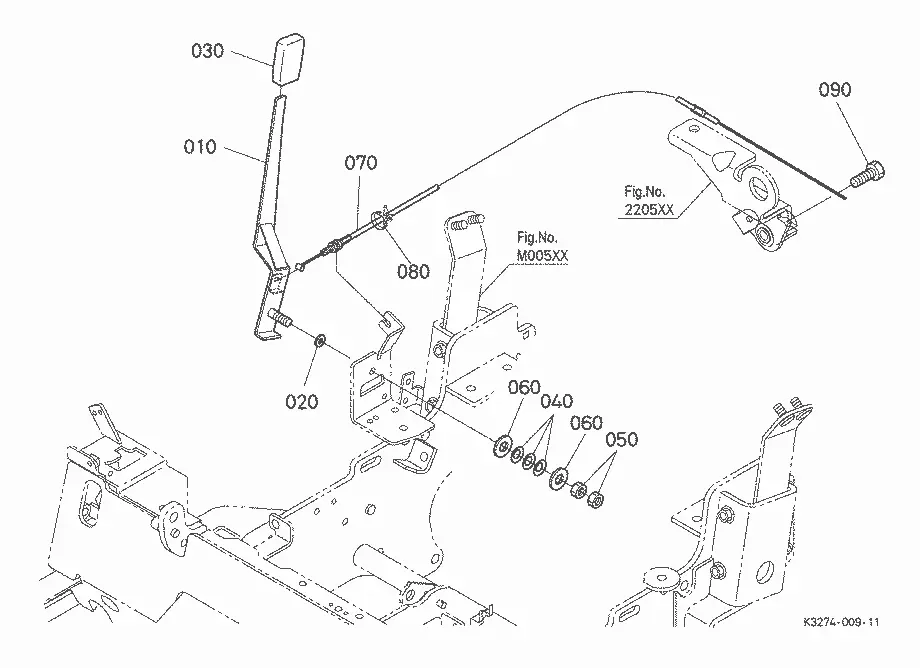

DIAG-A01000-86465 A01000 ACCELERATOR LEVER
View Diagram -
DIAG-A11000-86465 A11000 FUEL PIPE
View Diagram -
DIAG-290700-86465 290700 REPLACEMENT PARTS KIT [OPTION]
View Diagram
