Kubota F3710-U A10100 FUEL TANK Parts Diagram
Exploded-view parts diagram "A10100 FUEL TANK" for the Kubota F3710-U. 22 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 005 | TANK,ASSY K3611-99082 K3611-99083 | 1 | $794.39 | |||
| 020 | Fuel Tank Cap K7711-34120 K7711-34122 | 1 | $41.29 | |||
| 030 | Bolt 01135-61035 01135-51035 | 1 | $2.54 | |||
| 040 | Plain Flat Washer 04015-50100 | 1 | $0.60 | |||
| 050 | SENSOR(FUEL) K3722-57820 | 1 | $227.10 | |||
| 060 | SCREW 03024-50516 | 1 | $0.60 | |||
| 070 | PLUG K3311-57830 | 1 | $36.96 | |||
| 080 | PIPE, FUEL K3611-57840 | 1 | $21.93 | |||
| 090 | PIPE(FUEL,2) K3721-57860 | 1 | $27.95 | |||
| 100 | TUBE,FUEL,ASSY K3721-57880 | 1 | $30.23 | |||
| 110 | TUBE, FUEL RUBBE 09661-70850 | 1 | $14.68 | |||
| 120 | TUBE(COLGATE) K3721-58150 | 1 | $14.23 | |||
| 130 | Pipe Clip for Fuel Pipe and Fuel Filter Lines 16241-42750 14911-42750 | 1 | $4.60 | |||
| 140 | TUBE,ASSY(OVER FLOW) K3721-57870 | 1 | $58.81 | |||
| 150 | TUBE,FUEL 09661-71600 | 1 | $41.91 | |||
| 160 | TUBE(COLGATE) K3721-58160 | 1 | $24.60 | |||
| 180 | CLAMP 1J801-97280 | 1 | $3.66 | |||
| 190 | STAY, TANK FRONT K3611-51190 K3611-51192 | 1 | $36.27 | |||
| 200 | Bolt - Equipment Fastener 01130-51025 01133-51025 | 1 | $2.36 | |||
| 210 | SUPPORT,TANK K3611-51170 K3611-51173 | 1 | $213.96 | |||
| 230 | GASKET K1211-24150 Discontinued | 1 | $3.04 | |||
| 240 | LABEL(FILLER CAUTION K3721-47410 | 1 | $16.98 | |||
Showing 1 to 22 of 22 parts
Related Assemblies
-

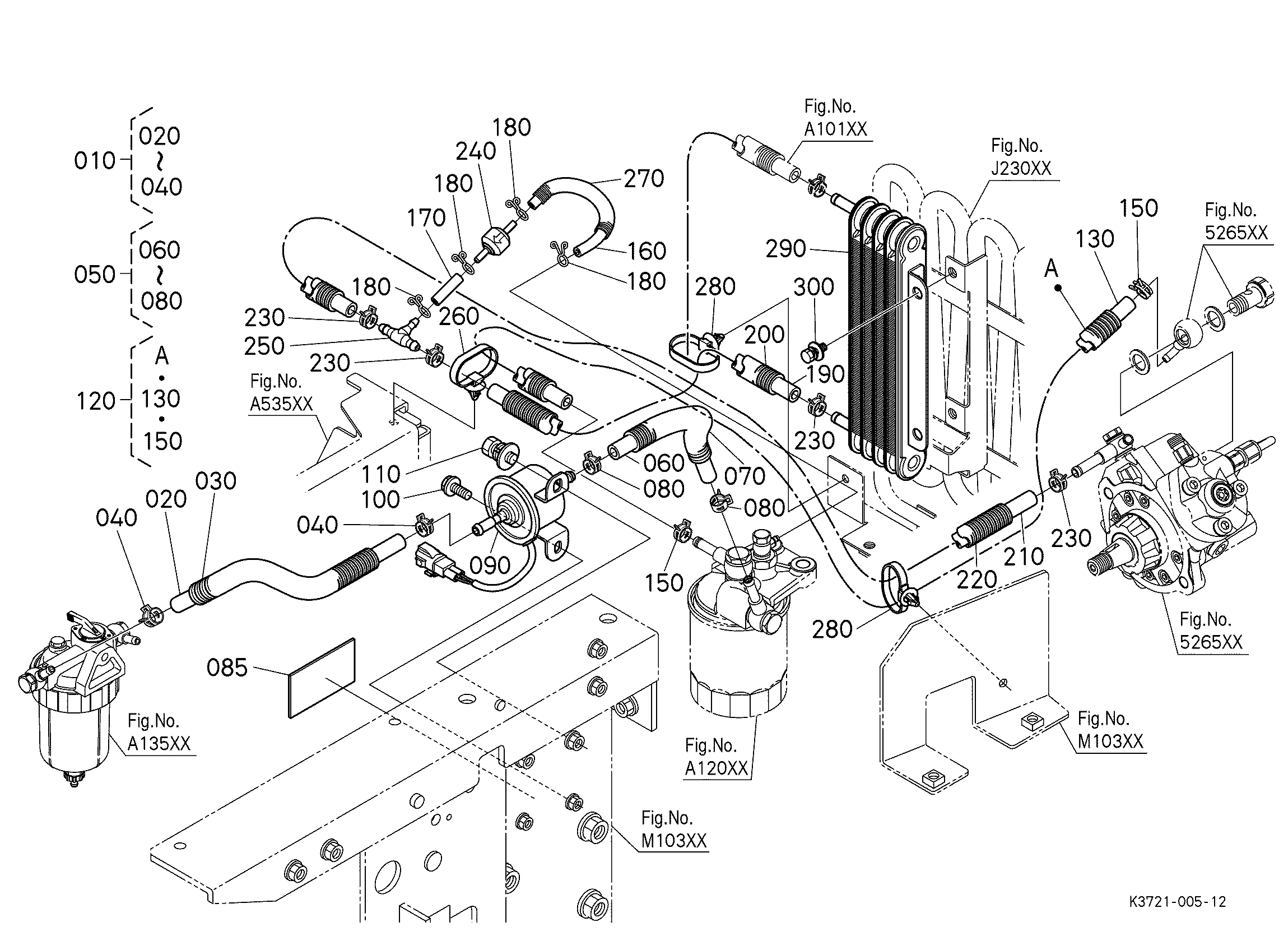

DIAG-A11000-366477 A11000 FUEL PIPE
View Diagram -
DIAG-M10300-366477 M10300 MAIN FRAME
View Diagram -

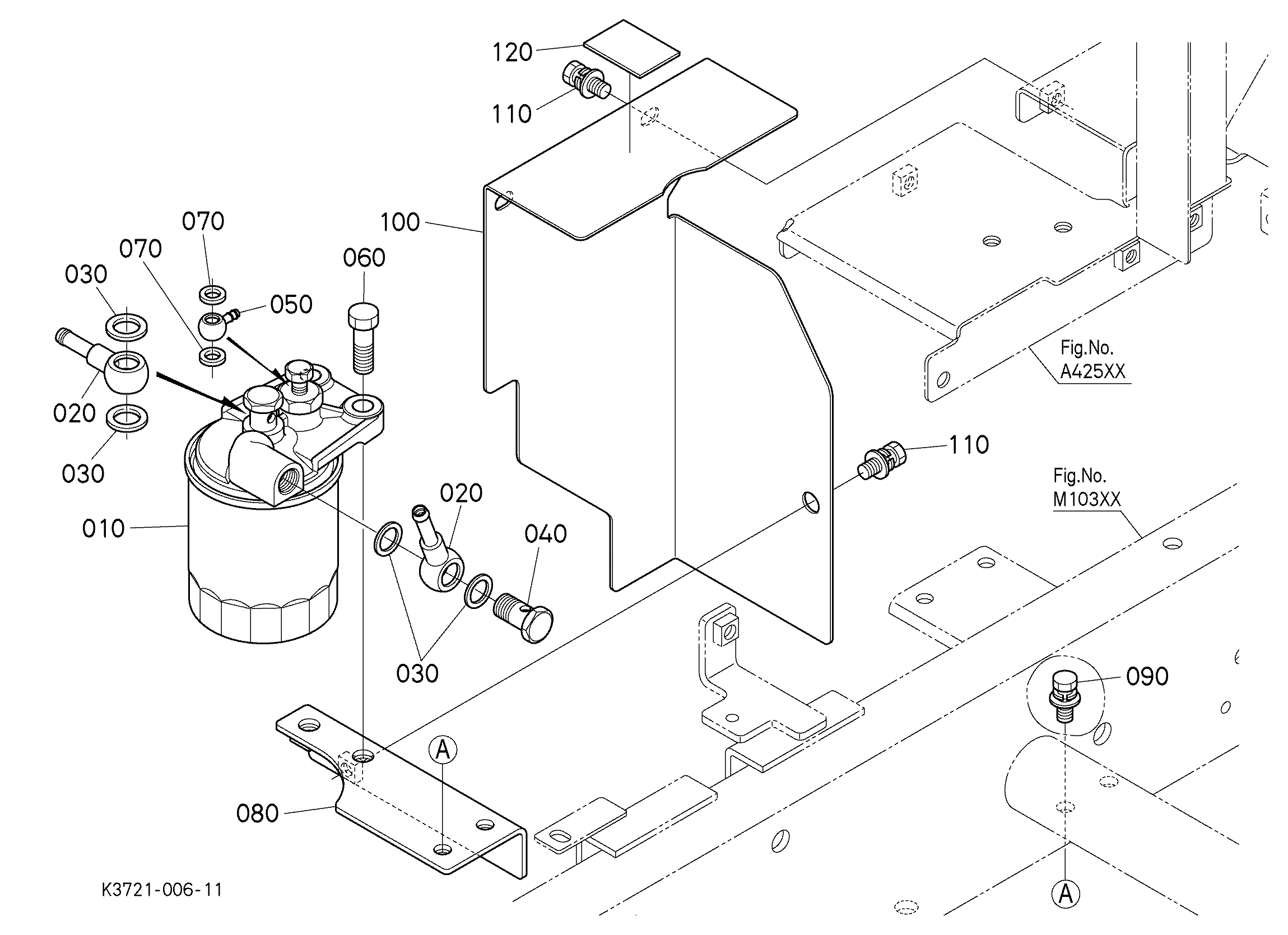

DIAG-A12000-366477 A12000 FUEL FILTER
