Kubota T2080A A10002 FUEL TANK Parts Diagram
Exploded-view parts diagram "A10002 FUEL TANK" for the Kubota T2080A and Kubota T2380A. 26 parts are listed in this assembly. Click a numbered reference on the drawing, or use the search box, to see the genuine Kubota part number with price and stock, then add it to your cart. Supplied by Scholten's Equipment, authorized Kubota dealer with stores in Lynden and Burlington, Washington.
Scroll to zoom Click a part # to view details
| Ref # | Part Number | Qty. | Avl. | Price (USD) | Action | |
|---|---|---|---|---|---|---|
| 010 | ASSY (TANK FUEL, K1032-24102 K1032-24125 | 1 | $595.66 | |||
| 020 | CAP(FUEL,RATCHET K3272-24810 K3272-24812 | 1 | $55.17 | |||
| 020 | CAP, FUEL RATCHE K1032-34122 | 1 | $81.08 | |||
| 030 | ASSY HOSE, FUEL K1042-24030 | 1 | $12.58 | |||
| 040 | VALVE FUEL K1142-24260 | 1 | $21.13 | |||
| 050 | ASSY HOSE, FUEL K1032-24020 | 1 | $51.11 | |||
| 060 | CLAMP,HOSE * E7194-30110 E7192-44110 | 1 | $13.46 | |||
| 065 | BAND, HOSE 09318-88095 | 1 | $4.65 | |||
| 070 | BAND,CORD K1122-61230 | 1 | $0.36 | |||
| 080 | BOLT 01120-51020 01123-51020 | 1 | $1.48 | |||
| 090 | WASHER, PLAIN K1122-21160 | 1 | $5.20 | |||
| 100 | M5 Series Plain Washer 04015-60080 04015-70080 | 1 | $0.60 | |||
| 110 | M8-1.25 Metric Bolt K1122-91320 | 1 | $3.94 | |||
| 120 | Flange Nut TA140-18310 02751-50080 | 1 | $4.62 | |||
| 130 | ASSY, HOSE FUEL K1042-24350 | 1 | $16.61 | |||
| 140 | ASSY, HOSE FUEL K1042-24360 | 1 | $15.04 | |||
| 150 | JOINT, FUEL T-PI K7311-24170 | 1 | $3.18 | |||
| 160 | CLAMP, CORD K1042-61250 | 1 | $0.80 | |||
| 160 | CLAMP,CORD K1211-61250 Discontinued | 1 | $4.33 | |||
| 170 | HOSE, FUEL 5 K1042-24470 | 1 | $3.55 | |||
| 180 | VALVE EG673-52290 | 1 | $134.91 | |||
| 190 | ASSY HOSE, FUEL K7311-24210 | 1 | $14.72 | |||
| 200 | FILTER, CARBON C K7311-24143 | 1 | $64.18 | |||
| 210 | ASSY FILTER, FRE K7311-24190 | 1 | $9.18 | |||
| 220 | BRACKET, CARBON K7311-24180 | 1 | $27.22 | |||
| 230 | Flange Bolt - M8 x 1.25 x 16 mm 01754-50816 | 1 | $4.33 | |||
Showing 1 to 26 of 26 parts
Related Assemblies
-

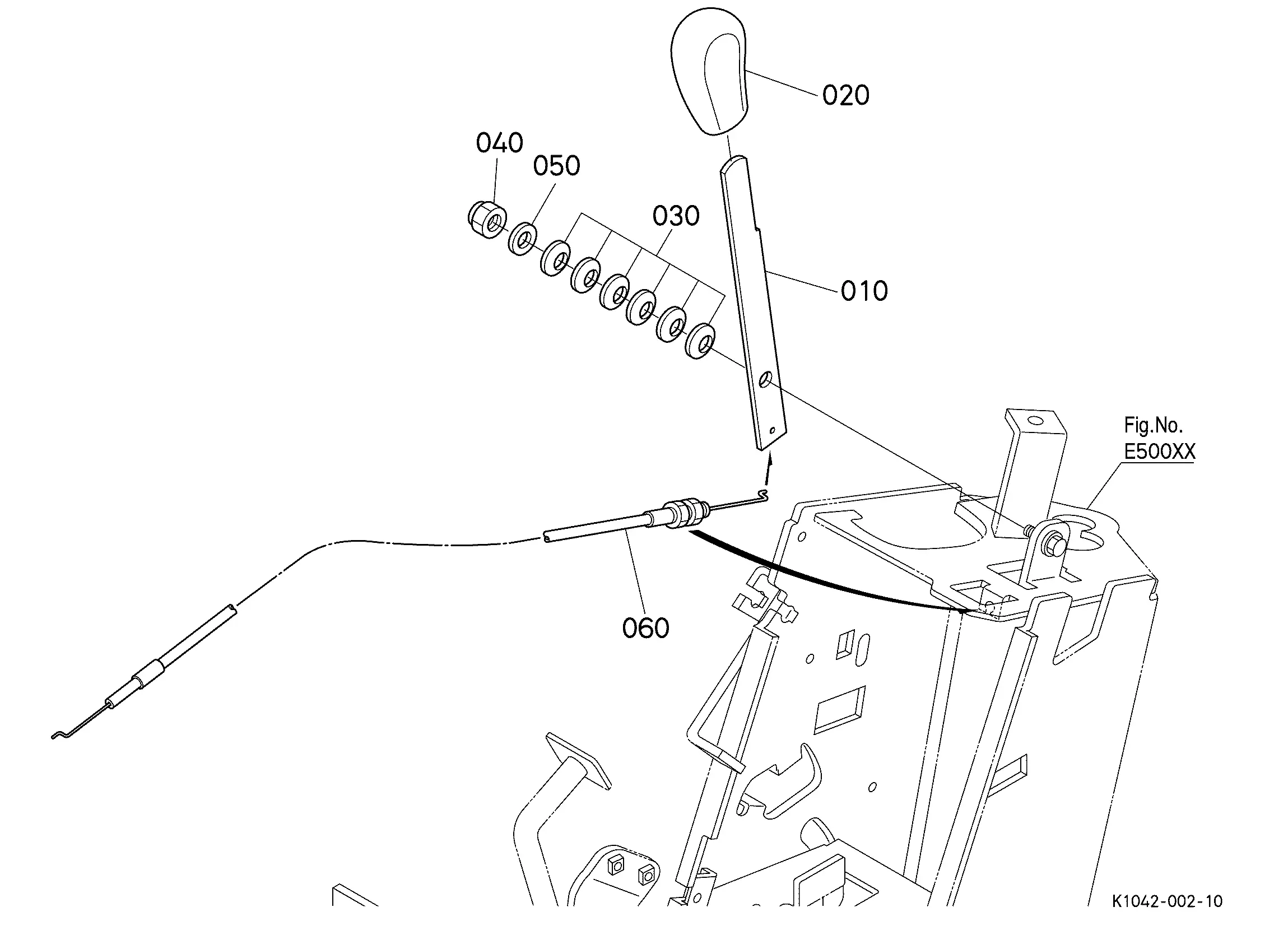

DIAG-A01000-86297 A01000 ACCELERATOR LEVER
View Diagram -

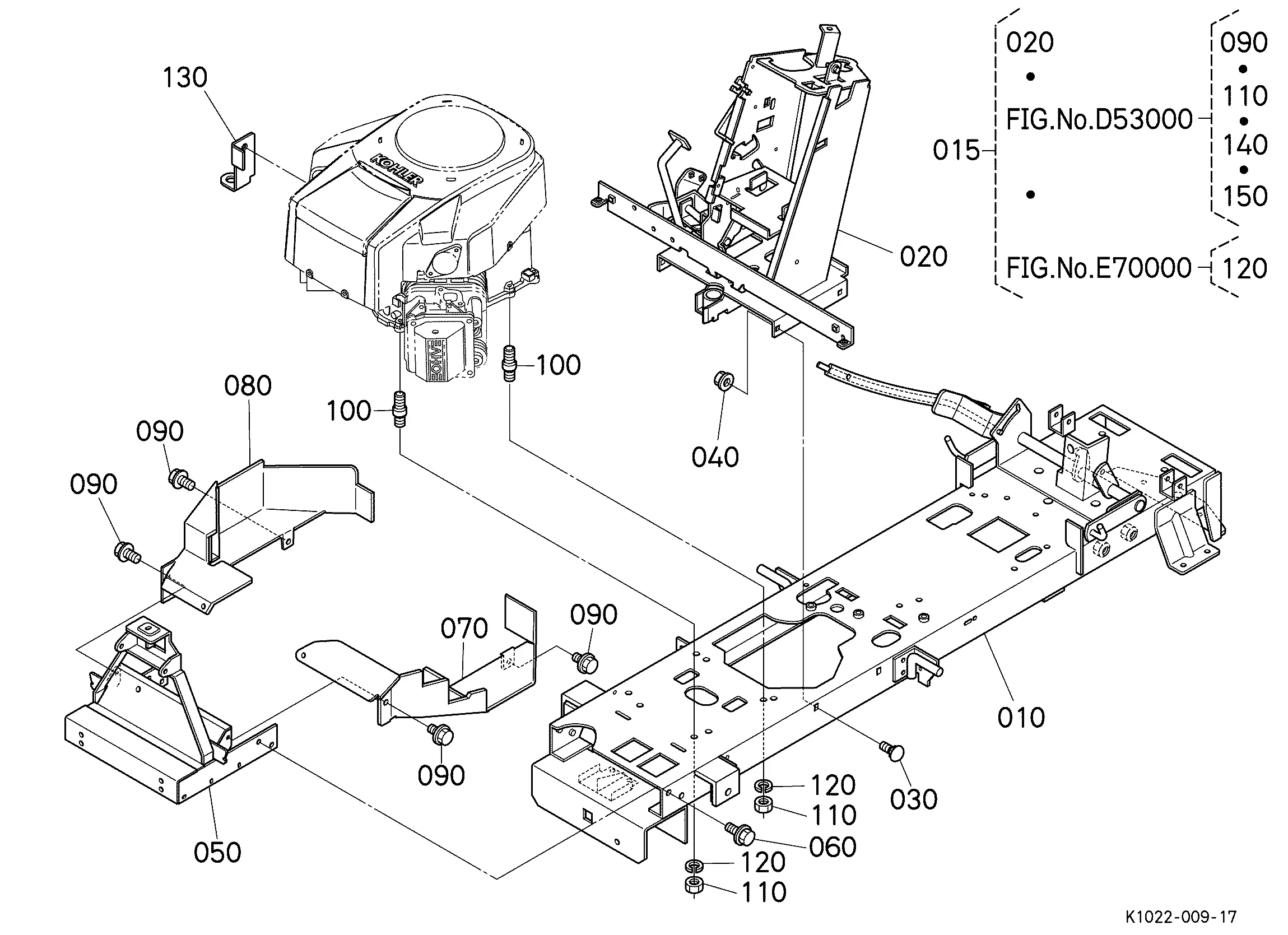

DIAG-E50002-86297 E50002 MAIN FRAME
